Лекции по материаловедению
Рефераты >> Радиоэлектроника >> Лекции по материаловедению

1.4.5 Энергетические дефекты кристаллической решетки.

Как отмечалось выше, один или несколько атомов в кристаллической решетке могут обладать повышенной энергией. В этом случае принято говорить об энергетических дефектах кристаллической решетки. К энергетическим дефектам решетки относятся: дырки - дополнительно ионизированные ионы, дислоцированные электроны, пары электрон-дырка или экситоны (возбужденные атомы), фононы-кванты колебаний кристаллической решетки.

При появлении в материале дырок и дислоцированных электронов проводимость диэлектриков и полупроводников возрастает. В металлических материалах существование дырок невозможно, поскольку свободные электроны моментально заполняют их. При поглощении ионом энергии, достаточной для отрыва электрона и образования дырки, но недостаточной для переноса электрона на относительно большое расстояние от дырки, возникает пара электрон-дырка, или экситон. Экситоны электрически нейтральны, поэтому их движение не приводит к переносу заряда, однако перемещение экситонов ведет к переносу энергии. При взаимной аннигиляции дырки и электрона выделяется квант электромагнитной энергии, который, поглощаясь каким-либо ионом, вновь приводит к образованию экситона. Поскольку в состав экситона входит свободный электрон, то при появлении в кристаллической решетке экситонов прозрачность кристалла для электромагнитного излучения падает.

В процессе тепловых колебаний атомы связно смещаются относительно положений равновесия. По кристаллу движутся упругие волны теплового возбуждения. Подобно тому, как волны электромагнитного излучения трактуются с точки зрения квантовой физики как частицы - фотоны, тепловые волны можно рассматривать как квазичастицы упругих колебаний - фононы. Перемещение фононов приводит к переносу тепловой энергии и определяет теплопроводность материалов. Важно отметить, что в металлических материалах подвижность фононов существенно выше по сравнению с неметаллическими. Это связано с тем, что смещение положительно заряженного иона из положения равновесия вызывает локальное изменение электрического поля и смещение электронов. В свою очередь, смещение электронов приводит к смещению ионов. В итоге электрон-фононого взаимодействия подвижность фононов, а следовательно, и теплопроводность металлических материалов оказывается существенно выше, чем у неметаллических материалов. Любое изменение структуры металлических материалов, приводящее к затруднению распространения электронных волн (легирование, измельчение зерен, повышение плотности дислокаций), имеет следствием понижение теплопроводности металлических материалов.

1.5 Основы теории сплавов

Сплавы - это вещества, состоящие из нескольких элементов, взятых в произвольных соотношениях. Сплавы получаются главным образом путем сплавления различных элементов в жидком состоянии, но могут быть получены и за счет диффузии в твердом состоянии, и путем совместной конденсации паров или другими способами. Компонентами сплава называют химические элементы или химические соединения, входящие в состав сплава. В зависимости от химической природы элементов, размера их ионов и типа кристаллической решетки компоненты могут растворяться друг в друге (ограниченно или неограниченно), могут быть нерастворимыми друг в друге или образовывать новые химические соединения. Отдельные однородные части сплавов, отделенные от других частей поверхностью раздела, при переходе через которую химический состав и свойства меняются скачком, называются фазами. Графическое изображение фазовых равновесий в зависимости от температуры и состава принято называть диаграммой состояния.

Как правило, в жидком состоянии компоненты сплавов хорошо растворяются друг в друге. При понижении температуры и кристаллизации из жидкой фазы выделяются твердые фазы, которые могут быть твердыми растворами либо чистыми компонентами. Твердые растворы бывают трех видов: замещения, внедрения и вычитания.

Твердыми растворами замещения называют фазы, в которых часть узлов кристаллической решетки заполнены атомами одного сорта, а часть узлов атомами другого сорта. Твердые растворы замещения могут быть ограниченными и неограниченными (непрерывными). Образование неограниченных твердых растворов возможно в тех случаях, когда размеры атомов близки, кристаллические решетки компонентов одинаковы (изоморфны) и строение валентных электронных оболочек подобно. В случае, когда кристаллические решетки не одинаковы или размеры атомов отличаются более чем на 6%, твердые растворы являются ограниченными. При разнице размеров атомов более чем 12% компоненты не растворяются друг в друге.

Твердыми растворами внедрения называют фазы, в которых атомы растворенного компонента внедрены между атомами второго компонента - растворителя. Твердые растворы внедрения всегда ограниченны.

Твердыми растворами вычитания называют фазы на основе химических соединений. В кристаллических решетках таких сплавов часть узлов не занята атомами того или иного сорта, то есть часть атомов как бы вычтена из кристаллической решетки, и в вместо них в решетке остаются вакансии.

1.6 Диаграммы состояния сплавов и закономерности Курнакова.

Если отрезок оси абсцисс разделить на сто частей, то точки этого отрезка будут соответствовать процентному составу двойных сплавов. Если по оси ординат отложить температуру, то получим координатную сетку диаграммы фазового состояния. Каждая точка диаграммы состояния соответствует определенному составу сплава при заданной температуре. Линии на диаграмме состояния отмечают температуры изменения фазового состава, а поля, ограниченные этими линиями, характеризуют области существования различных фазовых состояний.

Диаграммы состояния показывают изменения фазового состояния сплавов при изменении их состава и температуры, а также позволяют предсказывать свойства сплавов. Связь между составом сплава и его свойствами для различных типов диаграмм состояния впервые была установлена Н. С. Курнаковым и получила название закономерностей Курнакова. Рассмотрим некоторые типы диаграмм состояния и связь свойств сплавов с их составом.

Как отмечалось выше, при изоморфности кристаллических решеток, близости строения валентных электронных оболочек атомов и малой разнице в размерах атомов в твердом состоянии элементы образуют неограниченные твердые растворы. Диаграммы состояния таких сплавов выглядят, как показано на рис. 22 а.

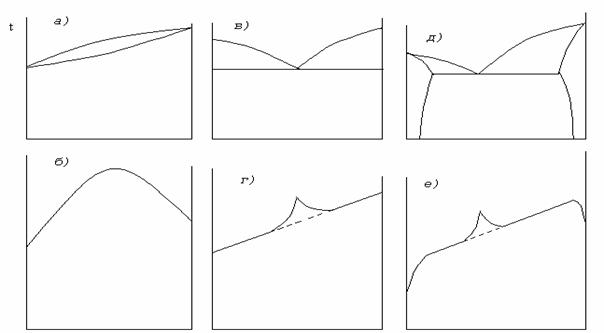

Рис.22. Диаграммы состояния и зависимость свойств от состава для случаев:

а), б) неограниченной растворимости компонентов в твердом состоянии;

в), г) отсутствия растворимости компонентов в твердом состоянии;

д), е) ограниченной растворимости компонентов в твердом состоянии.

Верхняя линия на диаграмме состояния представляет собой геометрическое место точек начала кристаллизации или конца плавления - линию ликвидус. Выше этой линии все сплавы находятся в однофазном - жидком состоянии. Нижняя линия является геометрическим местом точек конца кристаллизации или начала плавления - линия солидус. Ниже этой линии все сплавы также в однофазном - твердом состоянии. Поскольку при изменении состава сплавов фазовое состояние при низких температурах не меняется, то зависимость свойств от состава имеет вид плавной линии с максимумом. Зависимость свойств от состава (прочности, удельного электрического сопротивления, твердости) показана на рис. 22 б). Самостоятельно объясните зависимость свойств от состава, опираясь на представления о влиянии точеных дефектов на механические и электрические свойства металлических материалов.


Страница:
