Электротехническая сталь

Низкое электрическое сопротивление железа приводит к тому, что в переменных полях в железе возникают большие потери на вихревые токи и снижается магнитная проницаемость. При легировании железа кремнием удельное электрическое сопротивление существенно возрастает. Так у сплава, содержащего 5% кремния, удельное электрическое сопротивление достигает 0,7 мкОм м, то есть увеличивается более чем в 7 раз по сравнению с чистым железом.

Кроме того, присутствие кремния в железе снижает магнитную анизотропию и магнитострикцию. При увеличении отношения a/r снижается разница в значениях обменного интеграла по различным направлениям, а следовательно, уменьшается магнитная анизотропия. У сплава содержащего 6,8% Si магнитная анизотропия в 3 раза меньше чем у чистого железа, а магнитострикция практически равна нулю. Наконец при добавке к железу кремния нейтрализуется вредное влияние примесей кислорода и углерода. Последнее обстоятельство связано с тем, что кремний раскисляет сталь и способствует переходу углерода из карбида железа (цементита) в графит в соответствии с уравнениями:

FeO + Si = Fe + SiO2 (3.4)

Fe3C + Si = (Fe,Si) + Г (3.5)

Важно отметить, что взаимодействие кремния с дислокациями приводит к снижении подвижности последних, поэтому снижается пластичность сплавов. В связи с этим промышленные сплавы железа с кремнием - электротехнические стали содержат не более 5% Si.

Поскольку у электротехнических сталей сохраняется магнитная анизотропия, то для улучшения магнитных свойств применяют текстурованную сталь, то есть сталь, у которой некоторые кристаллографические направления в соседних зернах совпадают. Для получения стали с высокой магнитной проницаемостью и малыми потерями необходимо совпадение направлений типа [111]. Для того чтобы получить магнитную текстуру применяют холодную прокатку с большими обжатиями и последующий отжиг при температуре 900-1000оС. В ходе холодной деформации происходит ориентация зерен, а при отжиге идет рекристаллизация, приводящая к снижению плотности дислокаций и росту зерен. Текстурованную сталь называют также холоднокатаной. Холоднокатаная сталь в 1,5 раза дороже горячекатаной, но потери в ней вдвое ниже. Важно иметь в виду, что для эффективного использования текстурованной электротехнической стали магнитный поток должен проходить вдоль направления легкого намагничивания.

3.3.2 Магнитомягкие материалы для работы в слабых полях

Для материалов, работающих в слабых полях, чрезвычайное значение имеет высокое значение начальной магнитной проницаемости. Иначе говоря, для таких материалов важна большая подвижность границ доменов в условиях малой напряженности внешнего магнитного поля. Следовательно, такие материалы должны быть однофазными и иметь малую магнитную анизотропию и магнитострикцию.

Как отмечалось ранее, увеличение межатомных расстояний между атомами переходных металлов вследствие легирования, приводит к снижению магнитной анизотропии. Поэтому для достижения максимальной магнитной проницаемости используют сильно легированные сплавы. Примером могут служить альсифер и пермаллои.

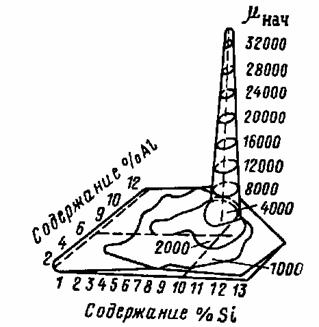

Альсифер - сплав системы Fe-Si-Al, содержащий около 9,5% кремния и 5,5% алюминия. При этом составе магнитная анизотропия минимальна и сплав имеет очень высокую магнитную проницаемость. Отклонение от оптимального состава приводит к снижению магнитной проницаемости (рис.50). (Объясните почему?)

Сплав отличается достаточно высоким удельный электрическим сопротивлением (r=0,81 мкОмґм), что снижает потери на вихревые токи. Вместе с тем, сплав непластичен и тверд. Детали из него изготавливают методом порошковой металлургии, а окончательная обработка деталей возможна только анодно-механическим и электроискровым способами, а также шлифовкой. Трудность обработки повышает стоимость изделий, однако, поскольку сплав не содержит дорогостоящих компонентов его широко применяют для изготовления магнитных экранов и магнитопроводов.

Пермаллои. Пермаллоями называют сплав железа и никеля. При этом различают низконикелевые пермаллои и высоконикелевые пермаллои. Низконикелевые пермаллои содержат 45-65% Ni, высоконикелевые пермаллои - 76-80% Ni. Для низконикелевых пермаллоев характерны более высокое удельной электросопротивление и повышенная индукция насыщения, однако, магнитная проницаемость низконикелевых пермаллоев ниже магнитной проницаемости высоконикелевых пермаллоев. Важно отметить, что индукция насыщения высоконикелевых пермаллоев ниже индукции насыщения низконикелевых пермаллоев. Это обстоятельство связано с тем, что магнитный момент иона никеля ниже магнитного момента иона железа.

3.3.3 Магнитомягкие материалы, предназначенные для работы в высокочастотных полях.

В высокочастотных полях резко возрастают потери на вихревые токи. Поэтому в высокочастотных полях используют материалы с высоким удельным электрическим сопротивлением – магнитодиэлектрики, ферромагнетики с аморфной структурой и ферриты.

Магнитодиэлектрики получают, смешивая порошкообразные ферромагнетики и органическую или неорганическую связку. В качестве ферромагнетика используют карбонильное железо, альсифер или молибденовый пермаллой, дополнительно легированный серой. Серу в пермаллой вводят для придания хрупкости. В качестве связки используют фенолформальдегидные смолы, полистирол, стекла. Связка должна образовывать тонкую сплошную пленку между частицами ферромагнетика. Частицы ферромагнетика должны быть достаточно малыми, для снижения вихревых токов. Однако у малых частиц не происходит разбиения на домены, поэтому снижается магнитная проницаемость магнитодиэлектриков.

Ферромагнетики с аморфной структурой получают сверхбыстрым охлаждением расплава, при этом скорости охлаждения достигают 106 – 108 градуса за секунду. При столь быстром охлаждении кристаллическая решетка не успевает формироваться, и материал представляет собой переохлажденную жидкость. Отсутствие кристаллической решетки приводит к полной изотропии магнитных свойств, а при отсутствии магнитной анизотропии подвижность границ доменов становится высокой. Таким образом, материалы с аморфной структурой являются магнитомягкими. Кроме того, отсутствие кристаллической решетки приводит к росту удельного электрического сопротивления, поэтому потери на вихревые токи в материалах с аморфной структурой очень малы.

Ферритами называют ионные соединения типа MeOFe2O3, которые по химической природе являются солями железноватистой кислоты MeFe2O4, где Ме - катион любого двухвалентного металла, либо два катиона одновалентного металла. Большинство ферритов имеют симметричную кубическую кристаллическую решетку типа шпинели или граната. Однако некоторые ферриты (феррит бария) имеет несимметричную гексагональную решетку. Иногда, для того чтобы подчеркнуть тип решетки ферриты называют феррокскубами или гексаферритами.
