Резонансная поляризация. При совпадении собственной частоты колебания структурной единицы вещества (электрона, иона, радикала, входящего в состав молекулы, или полярной молекулы) с частотой внешнего поля наблюдается резонансная поляризация. В этом случае в узком интервале частот резко возрастает диэлектрическая проницаемость. Очевидно, что резонансные частоты для поляризации упругого электронного и упругого ионного смещения очень велики (1016 - 1013 Гц), поэтому резонансная поляризация наблюдается для дипольно-релаксационной поляризации.

2.2.3 Особенности поляризации в активных диэлектриках

Под активными диэлектриками принято понимать диэлектрики, поляризация которых происходит не только под действием внешнего поля, но и под действием других факторов: механических усилий, температуры, воздействия света и проникающей радиации и др. Такие диэлектрики могут быть использованы в качестве активных элементов датчиков внешних воздействий. Рассмотрим три основные группы таких диэлектриков: сегнетоэлектрики, пьезоэлектрики и электреты.

Сегнетоэлектрики. В сегнетоэлектриках в определенном диапазоне температур наблюдается спонтанная или самопроизвольная поляризация. Название эта группа диэлектриков получила по предложению И.В. Курчатова от сегнетовой соли (двойная калиево-натриевая соль винно-каменной кислоты KNaC4H4ґ4H2O), в кристаллах которой впервые была обнаружена спонтанная поляризация. Поскольку свойства сегнетоэлектриков во многом аналогичны свойствам ферромагнетиков, за рубежом их часто называют ферроэлектриками. В 1944 г. наш соотечественник Б. М. Вул открыл новый сегнетоэлектрик - титанат бария BaTiO3. Несколько позже было показано, что сегнетоэлектрическими свойствами обладают титанаты других металлов, ряд цирконатов, танталатов и ниобатов (SrTiO3, PbZro3, NaTao3, KNbO3), а также твердые растворы на основе этих соединений.

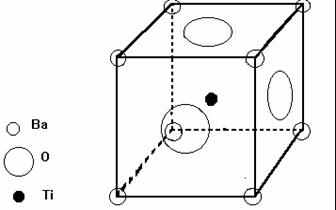

Рассмотрим природу спонтанной поляризации в таких материалах на примере титаната бария. Элементарную ячейку кристаллической решетки этого материала можно представить следующим образом. В вершинах куба находятся ионы бария, по центрам граней куба находятся ионы кислорода, а в центре куба находится ион титана (рис. 32)

Поскольку между атомами титана, кислорода и бария осуществляется ионная связь кристаллическая решетка данного соединения упакована неплотно. Следовательно, ион титана может смещаться относительно центра элементарной ячейки. При смещении иона титана к какому либо иону (или группе ионов) кислорода, кулоновские силы удерживают ион титана в этом положении, и элементарная ячейка становится поляризованной. Поляризация одной элементарной ячейки приводит к появлению диполя, электрическое поле которого поляризует соседние элементарные ячейки. Таким образом, кристалл самопроизвольно (спонтанно) поляризуется. Повышение температуры приводит к активизации колебаний иона титана, и при равенстве энергии теплового движения этого иона с энергией электростатического взаимодействия с ионами кислорода элементарные ячейки кристалла деполяризуется. В итоге кристалл переходит из сегнетоэлектрического в параэлектрическое состояние. Температуру перехода принято называть температурой Кюри.

Важно отметить, что при температурах, меньших температуры Кюри, в отсутствии внешнего поля достаточно большие кристаллы сегнетоэлектриков не обладают электрическим моментом. Это обусловлено тем, что в случае, когда все дипольные моменты элементарных ячеек кристалла ориентированы одинаково, вокруг кристалла появляется электрическое поле. Потенциальная энергия такого кристалла резко возрастает. Для снижения потенциальной энергии кристалл разбивается на области (домены), в пределах которых дипольные моменты элементарных ячеек параллельны, но суммарные электрические моменты соседних доменов антипараллельны или перпендикулярны. Таким образом, суммарный электрический момент кристалла равен нулю.

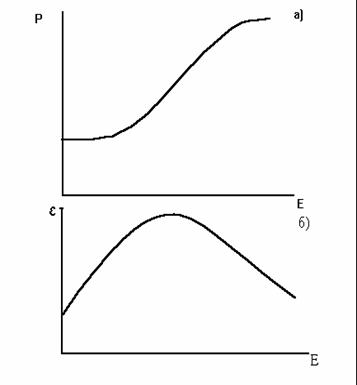

При помещении сегнетоэлектрика в электрическое поле суммарные моменты диполей ориентируются по полю и поляризация сегнетоэлектрика возрастает (рис. 33)

Рост поляризации приводит к росту отношения Р/Е, а следовательно, к росту диэлектрической проницаемости. Однако по мере роста напряженности поля прирост поляризации снижается, падает отношение P/E, и поэтому зависимость диэлектрической проницаемости от напряженности поля имеет куполообразный вид. У сегнетоэлектриков максимальные значения диэлектрической проницаемости достигают сотен тысяч единиц, соответственно, габариты конденсаторов из таких материалов могут быть весьма малыми.

Существенное влияние на диэлектрическую проницаемость оказывает температура. При повышении температуры кинетическая энергия ангармонических колебаний ионов возрастает, и электростатическая связь между ионами ослабевает. Внешнему полю легче перебросить ионы из одного положения в другое, соответственно, поляризация и диэлектрическая проницаемость возрастают. Максимум диэлектрической проницаемости наблюдается при температуре Кюри.

Легирование сегнетоэлектриков приводит к изменению энергии связи между ионами и дает возможность изменять температуру Кюри и величину диэлектрической проницаемости.

Пьезоэлектрики. Пьезоэлектриками называют диэлектрики, в которых под действием механических напряжений появляется поляризация, а под действием электрического поля пьезоэлектрики упруго деформируются. Таким образом, пьезоэлектрики являются электромеханическими преобразователями, преобразующими механическую энергию в электрическую и обратно.

Пьезоэлектрический эффект наблюдается в кристаллах, не имеющих центра симметрии, у которых при деформации ячейки происходит появление электрического момента. Заряды q, возникающие на поверхности пластин из пьезокристаллов пропорциональны приложенным силам.

где: Fi - сила, действующая вдоль i-кристаллографической оси;

dir - пьезоэлектрический модуль - величина заряда, возникающего под действием единичной силы по направлению i на поверхности, перпендикулярной направлению k.

При приложении разности потенциалов в пьезоэлектрике возникает деформация, которая, в первом приближении, равна напряженности поля
