Важно отметить, что решеточные дислокации взаимодействуют с атомами растворенных примесей или легирующих элементов. Как отмечалось выше, вблизи чужеродного атома кристаллическая решетка искажена - растянута или сжата. В ядре дислокации кристаллическая решетка также искажена: под экстраплоскостью кристаллическая решетка растянута, а над экстраплоскостью сжата. Поэтому чужеродные атомы притягиваются к дислокациям, образуя атмосферы Котрелла. При движении дислокаций вместе с ними перемещаются и атмосферы Котрелла, что приводит к затруднению движения дислокаций или к повышению прочности металлических материалов. Поэтому сплавы прочнее чистых металлов.

Искажение кристаллической решетки за счет присутствия дислокаций повышает удельное электрическое сопротивление металлических материалов и снижает удельное электрическое сопротивление неметаллических материалов. Природа влияния дислокаций на электрические свойства материалов аналогична природе влияния точечных дефектов.

1.4.3 Поверхностные дефекты кристаллической решетки.

К поверхностным дефектам решетки относятся дефекты упаковки и границы зерен. Для понимания природы появления дефектов упаковки обратимся к геометрии заполнения кристаллической решетки в плотноупакованных материалах.

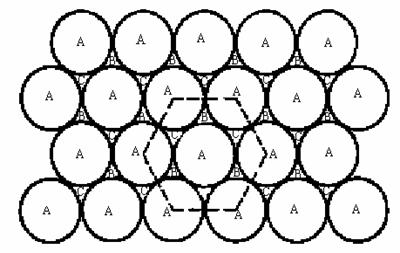

Рис. 17. Плотноупакованная плоскость

Предположим, что атомы представляют собой шары; тогда плотноупакованную плоскость можно создать, расположив атомы, как показано на рисунке 17.

Обозначим первый слой атомов буквой А. Для создания следующей плотноупакованной плоскости необходимо поместить атомы во впадины между атомами первого слоя. Как видно из рисунка 17, имеются два вида впадин: впадины типа В и впадины типа С. Очевидно, что одновременно во впадины обоих типов атомы расположить невозможно. Предположим, что второй слой атомов расположен во впадинах типа В, обозначим этот слой атомов В. Третий слой атомов можно расположить либо во впадины, совпадающие с центрами атомов первого слоя, либо во впадины второго типа не совпадающие с атомами первого слоя. В первом случае получается чередование слоев:

АВАВАВАВАВАВАВАВАВ .,

Во втором случае чередование слоев типа:

АВСАВСАВСАВСАВСАВС .,

Чередование слоев типа АВАВАВ типично для гексагональной плотноупакованной решетки, чередование слоев типа АВСАВСАВС – для гранецентрированной кубической решетки. При нарушении чередования слоев внутри одной решетки появляется прослойка другой решетки:

АВСАВСАВСАВАВСАВСАВС.

При этом кристаллическая решетка искажается, и ее энергия возрастает.

Появление дефектов упаковки связано с движением частичных дислокаций. Как отмечалось выше, при появлении дислокаций кристаллическая решетка искажается, и энергия системы возрастает на величину, пропорциональную квадрату вектора Бюргерса Е ~ кbк2. Поэтому дислокации могут расщепляться на две частичные дислокации, b®b/2 +b/2. Это ведет к снижению энергии упругих искажений решетки вокруг дислокаций кb/2к2 + кb/2к2 < кbк2.

При движении обычной полной дислокации атомы последовательно становятся из одного равновесного положения в другое, а при движении частичной дислокации атомы переходят в новые положения, нетипичные для данной кристаллической решетки. В результате в материале появляется дефект упаковки.

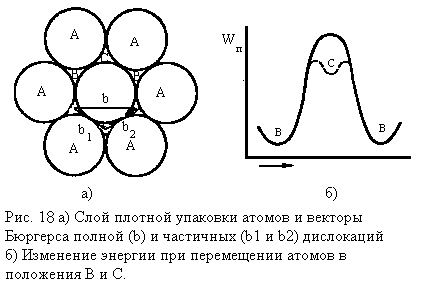

Данная ситуация иллюстрируется рисунком 18. Как видно из рисунка, при движении полной решеточной дислокации с вектором Бюргерса b атомы перемещаются из одних равновесных положений в другие (например, из положения В в положение В). При этом кристаллическая решетка вдали от дислокации остается правильной. При расщеплении полной дислокации на две частичные движение частичных дислокаций приводит к образованию дефекта упаковки. При этом энергия атомов, смещенных в положение С, повышается.

В том случае, когда энергия дефекта упаковки велика, расщепление дислокации на частичные энергетически невыгодно, а в том случае, когда энергия дефекта упаковки мала, дислокации расщепляются на частичные, и между ними появляется дефект упаковки. Можно строго доказать, что движение пары частичных дислокаций с дефектом упаковки между ними осуществляется сложнее, чем движение полной дислокации. Поэтому материалы с низкой энергией дефекта упаковки прочнее материалов с высокой энергией дефекта упаковки.

Другим видом поверхностных дефектов являются границы зерен, представляющие собой узкую переходную область между двумя кристаллами неправильной формы. Ширина границ зерен, как правило, составляет 1,5-2 межатомных расстояния. Поскольку на границах зерен атомы смещены из равновесного положения, то энергия границ зерен повышена. Энергия границ зерен существенно зависит от угла разориентации кристаллических решеток соседних зерен. При малых углах разориентации (до 5°) энергия границ зерен практически пропорциональна углу разориентировки. Такие границы называют малоугловыми. Строение малоугловых границ можно представить как скопление решеточных дислокаций.

Уменьшение расстояния между решеточными дислокациями (d) в малоугловых границах ведет к увеличению угла разориентировки (q) на границе q = 2 arctg(b/2d), или q » b/d (рис.19).

Участки кристалла, разделенные малоугловыми границами, принято называть субзернами. Если граница субзерен представляет собой сетку краевых дислокаций, то такую границу называют границей наклона, а если граница субзерен является скоплением винтовых дислокаций, то субграницу называют границей кручения. В общем случае, субграница может содержать компоненты кручения и наклона.

При углах разориентировки, превышающих 5°, плотность дислокаций на границах зерен становится столь высокой, что ядра дислокаций сливаются, и дальнейшее описание границ при помощи решеточных дислокаций становится невозможным. Границы, описание которых невозможно при помощи дислокационной модели, называют большеугловыми границами. Участки материала, отделенные большеугловыми границами, называют зернами или кристаллитами. Тело, содержащее большеугловые границы, является поликристаллом. Основная масса промышленных материалов является поликристаллическими.

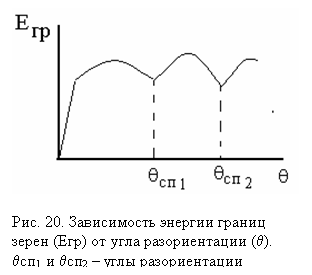

Для большеугловых границ увеличение углов разориентировки соседних зерен ведет к появлению немонотонной зависимости энергии границ от угла разориентировки (рис. 20).

Подпись:
Рис. 20. Зависимость энергии границ зе-рен (Егр) от угла разориентации (q). qсп1 и qсп2 – углы разориентации специаль-ных границ.



При определенных углах разориентации соседних зерен энергия границ зерен резко снижается. Такие границы зерен называются специальными. Соответственно углы разориентации границ, при которых энергия границ минимальна, называют специальными углами.
