Рассмотрим влияние внешних условий на развитие основных процессов в диэлектриках.

2.1 ЭЛЕКТРОПРОВОДНОСТЬ ДИЭЛЕКТРИКОВ

Электропроводность диэлектриков определяется в основном перемещением ионов. На концентрацию ионов оказывают влияние: состав материала, температура, облучение материала частицами высоких энергий. Концентрация подвижных носителей заряда в полярных материалах, как правило, выше, чем в неполярных. Это связано с тем, что ионы примесей электрически взаимодействуют с дипольными моментами полярных молекул, поэтому очистка полярных материалов от примесей затруднена.

2.1.1 Влияние температуры на электропроводность диэлектриков

При повышении температуры энергия системы повышается на величину kT и вероятность выхода иона из потенциальной ямы возрастает (см. рис.2 в конспекте 1). Поэтому электропроводность диэлектриков при повышении температуры растет в соответствии с выражением:

g=g0 exp(Ea/kT) (2.1)

где: g - удельная электропроводность диэлектрика, gо -константа, Ea - энергия активации выхода иона из потенциальной ямы, kT- тепловая энергия системы. Зависимость электропроводности от температуры показана на рис. 25.

2.1.2 Влияние напряженности поля на электропроводность диэлектриков

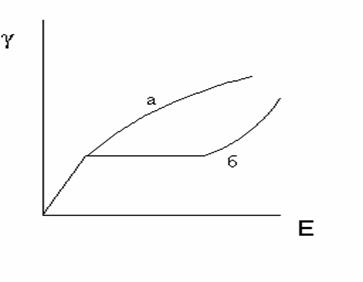

При сравнительно небольших значениях напряженности поля электропроводность диэлектриков следует закону Ома. Однако при повышении напряженности поля электропроводность перестает следовать закону Ома. При дальнейшем повышении напряженности поля возможны два случая: в первом электропроводность быстро нарастает с ростом напряженности поля (рис. 26 а), а во втором - вначале наступает насыщение электропроводности, и лишь затем в сильных полях наблюдается ее резкий рост (рис. 26 б).

Первый случай наблюдается в загрязненных диэлектриках и чистых диэлектриках с ионной связью, в которых при увеличении напряженности поля происходит размножение заряженных частиц. Второй случай типичен для неионных диэлектриков высокой чистоты, в которых число заряженных частиц ограничено, что и вызывает насыщение электропроводности. В очень сильных полях происходит размножение ионов в результате перехода к пробою диэлектриков.

2.2 ПОЛЯРИЗАЦИЯ ДИЭЛЕКТРИКОВ

Поляризацией называется такое состояние диэлектрика, когда суммарный электрический момент отличен от нуля. Появление поляризации является следствием воздействия различных факторов: электрического поля, температуры, механических напряжений и др. В большинстве диэлектриков поляризация возникает под действием электрического поля, поэтому в основном мы будем рассматривать этот случай.

По электрической структуре все диэлектрики можно разделить на полярные и неполярные. У полярных диэлектриков структурные единицы вещества имеет собственный дипольный момент. У неполярных диэлектриков в отсутствии внешнего поля дипольного момента нет. При помещении диэлектрика в электрическое поле диполи в полярных диэлектриках поворачиваются по полю. В неполярных диэлектриках внешнее электрическое поле приводит к смещению зарядов внутри электрически нейтральных молекул, что также приводит к появлению электрических диполей. Таким образом, внутри диэлектрика возникает собственное поле, направленное противоположно внешнему полю. В итоге напряженность внешнего поля в диэлектрике ослабевает в e0e раз.

Величина дипольных моментов (m), наводимых внешним полем, пропорциональна напряженности внешнего поля:

m=aE (2.2)

где a коэффициент пропорциональности, называемый поляризуемостью.

Суммарный дипольный момент в единице объема тела V является численной характеристикой поляризации (Р)

(2.3)

Диэлектрическую проницаемость можно определить как отношение вектора электрического смещения D к напряженности Е внешнего поля, вызвавшего это смещение:

e= (2.4)

Поскольку вектор электрического смещения является суперпозиций напряженности электрического смещения и поляризации:

D=E+P (2.5)

то диэлектрическую проницаемость можно выразить как:

e= 1+ P/E (2.6)

По механизму смещения заряженных частиц различают электронную, ионную и дипольную поляризацию. По характеру смещения заряженных частиц поляризация может быть упругой (безгистерезисной) и релаксационной (гистерезисной).

2.2.1 Упругая поляризация

Упругая поляризация не связана с тепловым движением молекул. К ней относятся следующие виды поляризации:

а) поляризация упругого электронного смещения;

б) поляризация ионного упругого смещения;

в) дипольно-упругая поляризация;

г) поляризация упругого ядерного смещения.

Характерным для этих видов поляризации является то, что заряженные частицы под действием поля смещаются на очень малые расстояния в пределах поля упругих сил, связывающих эти частицы с другими. В этой связи поляризацией упругого ядерного смещения в промышленных материалах можно пренебречь.

Поляризация упругого электронного смещения. Этот вид поляризации связан со смещением электронных оболочек атомов относительно ядер и имеет место во всех без исключения диэлектриках, за исключением абсолютного вакуума. Важно отметить, что у неполярных диэлектриков с ковалентной связью между атомами поляризация упругого электронного смещения является основным видом поляризации (полиэтилен, трансформаторное масло, парафин, водород) (рис. 27).

Дипольный момент, возникающий в атомах вследствие упругого электронного смещения, увеличивается при увеличении радиусов электронных оболочек атомов и количества электронов на них.
