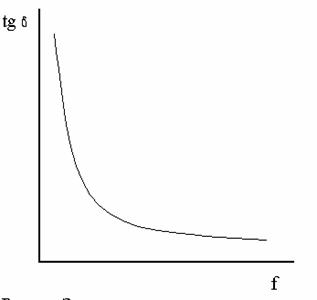

С увеличением частоты электрического поля длина пробега ионов за время полупериода колебаний уменьшается, а следовательно, уменьшается запасенная ими кинетическая энергия. Кроме того, снижается вероятность столкновения иона со структурными единицами материала. В силу этих причин при росте частоты электрического поля диэлектрические потери снижаются (рис. 36).

2.3.3 Влияние температуры на тангенс угла потерь в полярных

диэлектриках

В полярных диэлектриках, помимо потерь на сквозную электропроводность, появляются потери на поляризацию, то есть внешнее электрическое поле совершает работу по повороту диполей. Эту работу можно оценить как произведение момента сил (М) на угол поворота (f). При увеличении температуры подвижность диполей растет, и момент сил, необходимый для поворота на один и тот же угол, снижается. В то же время, рост подвижности диполей при повышении температуры ведет к увеличению угла поворота под действием постоянного момента сил (рис. 37). Таким образом, работа, совершаемая электрическим полем на поворот диполей, при росте температуры вначале увеличивается, а затем уменьшается.

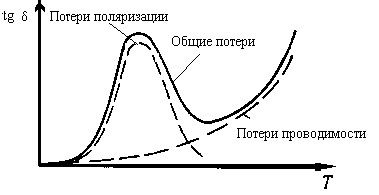

Помимо потерь энергии поля на поляризацию, в полярных диэлектриках существуют потери на сквозную электропроводность. Важно отметить, что хотя качественно процесс электропроводности в полярных диэлектриках не отличается от процесса электропроводности в неполярных диэлектриках, количественные различия имеются. Так, в полярных диэлектриках концентрация носителей заряда, как правило, повышена, поскольку из-за полярности молекул основного материала очистка его от примесей затруднена. Суммируя потери на сквозную проводимость и поляризацию, получаем зависимость tgd от температуры показанную на рис. 38.

2.3.4. Влияние частоты электрического поля на тангенс угла диэлектрических потерь для полярных диэлектриков

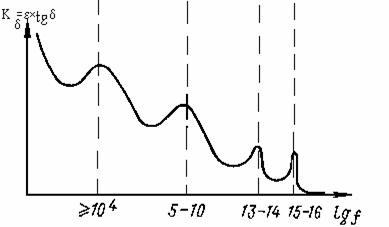

Как отмечалось выше, при нахождении диэлектрика в электрическом поле в нем развиваются два процесса: электропроводность и поляризация. Оба процесса сопровождаются потерями энергии электрического поля. Потери на электропроводность при росте частоты снижаются. Однако на определенных частотах резко возрастает резонансная поляризация, поэтому коэффициент диэлектрических потерь Кd на этих частотах резко возрастает. На рис.39 показана зависимость коэффициента диэлектрических потерь от частоты электрического поля для диэлектрика сложного состава. Как видно из приведенного рисунка, на определенных частотах начинается резонансная поляризация полярных молекул различных компонентов диэлектрика, а следовательно, возрастают потери.

Наличие максимумов коэффициента диэлектрических потерь на определенных частотах ограничивает применение полярных диэлектриков в высоко частотных полях. Так, в качестве изоляции в высокочастотных радиокабелях типа РК-75 используется полиэтилен с неполярными молекулами. В силовых проводах типа АППВ в качестве материала изоляции используется полихлорвинил с полярными молекулами. Если в радиокабеле вместо полиэтилена использовать полихлорвинил, то при рабочих частотах – десятки и сотни мегагерц – потери будут настолько велики, что сигнал по кабелю проходить не будет. Напротив, в силовом кабеле недопустимо использовать в качестве изоляции полиэтилен, поскольку у материалов с неполярными молекулами прочность существенно ниже, чем у материалов с полярными молекулами.

2.4 Пробой диэлектриков

Под пробоем диэлектриков понимают потерю ими диэлектрических свойств. Принято различать напряжение пробоя (Uпр) и электрическую прочность (Епр).

Напряжение пробоя это то напряжение, при котором резко снижается удельное сопротивление материала изделия. Рабочее напряжение должно быть ниже напряжения пробоя в 2,5 – 4 раза. Электрической прочностью называют напряженность электрического поля, при которой происходит пробой. В однородном поле электрическая прочность определяется как отношение напряжения пробоя к толщине материала. В неоднородных полях под Епр понимают среднюю напряженность электрического поля.

В твердых диэлектриках после пробоя нередко остается прожженное отверстие, вокруг которого наблюдается область частичного разложения и оплавления материала. При повторном приложении электрического поля пробой в этой области наблюдается при меньшей напряженности поля. Поэтому пробой изоляции из твердых диэлектриков проводит к выходу электрической машины или аппарата из строя. Высокая подвижность молекул жидких и газообразных диэлектриков приводит к восстановлению свойств изоляции после пробоя. В этом смысле газообразные или жидкие диэлектрики надежнее, чем твердые, хотя их электропрочность ниже.

Причины пробоя различных диэлектриков определяются как природой материала, так и конструкцией изоляторов и условиями их работы. Различают три основных вида пробоя: электрический, электротепловой и электрохимический.

Электрический пробой развивается практически мгновенно при достижении напряженности поля равной электропрочности диэлектрика. Обычно электрический пробой наблюдается в газах, но может развиваться и в твердых и в жидких диэлектриках.

2.4.1 Электрический пробой газов

Увеличение плотности ионов в диэлектриках (пробой) может быть вызвано развитием ударной ионизации или ионной ионизации. Для развития ударной ионизации необходимо выполнение условия:

Eql=mv2/2=Eэс (2.13)

где: Е – напряженность поля, q – заряд иона, l – длина пробега иона от одного столкновения до другого, mv2/2 – кинетическая энергия иона, Еэс – энергия электростатического взаимодействия электронов с ядрами атомов.

При выполнении этого условия ионы, пролетая под действием электрического поля от одного столкновения со структурными единицами материала до другого, набирают кинетическую энергию, достаточную для того чтобы выбить электрон из атома. В результате столкновения появляется два дополнительных носителя заряда: электрон и новый ион. Таким образом, размножение носителей заряда возрастает в геометрической прогрессии и происходит пробой диэлектрика.
