2.4.3 Электротепловой пробой диэлектриков.

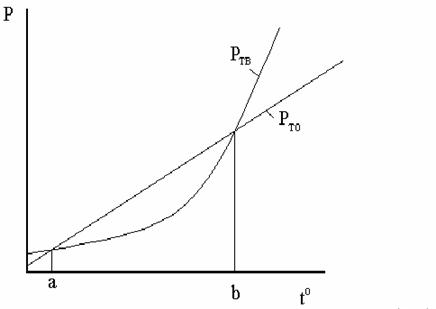

При нахождении диэлектрика в электрическом поле, часть энергии электрического поля рассеивается в диэлектрике из-за диэлектрических потерь, и диэлектрик нагревается. При этом диэлектрик нагревается. Повышение температуры диэлектрика по сравнению с окружающей средой ведет к отводу тепла. Дальнейшее развитие процессов зависит от соотношения скорости отвода тепла и скорости тепловыделения. На рисунке 43 показаны зависимости мощности тепловыделения (Ртв) и мощности отвода тепла (Рто) от температуры для неполярного диэлектрика. Как видно из приведенного рисунка в области температур от точки a до точки b мощности отвода тепла превышает мощность тепловыделения, поэтому повышения температуры не происходит. Вне этой области мощность выделения тепла превышает мощность отвода тепла и диэлектрик нагревается. Нагрев материала диэлектрика может привести к его растрескиванию, оплавлению, обугливанию, что снижает электропрочность диэлектрика и ведет к его разрушению.

Очевидно, что стойкость к электротепловому пробою зависит как от свойств самого материала (у полярных диэлектриков диэлектрические потери выше и стойкость к электротепловому пробою ниже), так и от конструкции изолятора. Чем выше поверхность изолятора, тем больше тепла рассеивается в окружающую среду и меньше вероятность электротеплового пробоя.

Следует также отметить, что в случае, когда рабочая температура изолятора приближается к точке b любое повышение температуры приведет к выходу изоляции из строя. В то же время в случае, когда рабочая температура находится ниже точки, а колебания температуры не столь опасны. Нагрев диэлектрика (при нахождении его при температуре ниже точки а) приведет к увеличению мощности отвода тепла. Поэтому мощности выделения и отвода тепла сравняются.

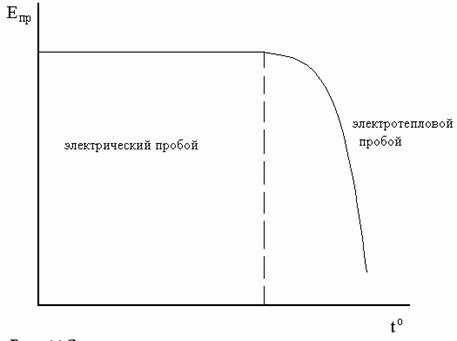

Таким образом, наиболее опасными температурами являются температуры вблизи точки b. Поэтому зависимость электропрочности диэлектриков от температуры выглядит, как показано на рис. 44.

2.4.4 Электрохимический пробой диэлектриков.

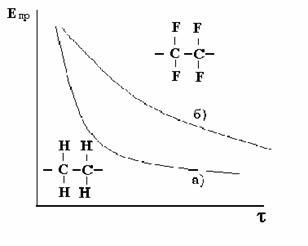

Данный вид пробоя обусловлен тем, что при длительном нахождении в электрическом поле происходит изменение химического состава диэлектрика. Чем выше напряженность электрического поля, тем сильнее возбуждаются молекулы диэлектрика и время, необходимое для выхода материала диэлектрика из строя снижается. В то же время химически инертные диэлектрики имеют больше время работы. Зависимость времени безопасной службы материала диэлектрика от времени принято называть «кривой жизни» диэлектрика (рис.45).

Как видно из приведенного рисунка, стабильность фторопласта (кривая б) заметно выше, чем стабильность полиэтилена (кривая а). Это связано с тем, что энергия связи фтора с углеродом (450 кДж/моль) заметно выше энергии связи водорода с углеродом (290 кДж/моль). Поэтому для разрушения молекулы фторопласта нужны большие флуктуации энергии его устойчивость выше.

3. Магнитные материалы

3.1 Общие положения

По характеру взаимодействия с магнитным полем все материалы принято делить на слабо взаимодействующие и сильно взаимодействующие материалы. Мерой взаимодействия материалов с магнитным полем является магнитная индукция (В), то есть средняя напряженность магнитного поля внутри материала при нахождении во внешнем магнитном поле напряженностью Н. Магнитная индукция является суперпозицией напряженности внешнего магнитного поля и намагниченности:

В = Н + 4pМ (3.1)

где М - намагниченность материала, то есть отношение векторной суммы элементарных магнитных моментов к объему материала.

У веществ слабо взаимодействующих с полем намагниченность невелика В » Н. К таким веществам относятся диамагнетики и парамагнетики. В диамагнетиках индукция ниже напряженности внешнего поля, а в парамагнетиках индукция выше напряженности внешнего поля. У веществ сильно взаимодействующих с полем намагниченность велика. К таким веществам относятся ферромагнетики, антиферримагнетики (ферриты), суперпарамагнетики, спиновые стекла. Для краткости изложения рассмотрим наиболее промышленно важные материалы - ферромагнетики и ферриты.

3.2. Природа ферромагнетизма.

Согласно гипотезе Ампера внутри атомов и молекул текут молекулярные токи, а следовательно, имеются магнитные диполи. По сути дела гипотеза Ампера блестяще подтвердилась, когда была понята электронная структура атома. Движение электронов вокруг ядер атомов является элементарными токами, создающими магнитные моменты.

Более строгое рассмотрение элементарных магнитных моментов свидетельствует о том, что у атома имеются магнитные моменты ядер, орбитальные магнитные моменты электронов и спиновые магнитные моменты электронов. Магнитные моменты ядер атомов ничтожно малы по сравнению с магнитными моментами электронов, поэтому их влиянием на магнитные свойства материалов можно пренебречь. Орбитальные магнитные моменты электронов также заметно меньше спиновых магнитных моментов. Поэтому магнитные свойства материалов в основном определяются спиновыми магнитными моментами электронов.

Согласно правилу Хунда заполнение электронных орбиталей производится таким образом, чтобы магнитный и механический моменты электронов были максимальны. У переходных металлов внутренние электронные орбитали (3d или 5f) заполнены не полностью. Поэтому у атомов таких элементом имеется значительный магнитный момент.

В том случае, когда внутренние орбитали атомов заполнены, не полностью происходит обмен электронами незаполненных орбиталей соседних атомов. При этом энергия атомов понижается на величину обменной энергии (Uобм). Величина обменной энергии зависит от квантовомеханической функции - обменного интеграла (А) и взаимной ориентации суммарных спиновых моментов соседних атомов:

Uобм = -А (s1s2) (3.2)

Обменное взаимодействие может привести к взаимной ориентации магнитных моментов соседних атомов. В зависимости от ориентации магнитных моментов соседних атомов все вещества делят на ферромагнетики, антиферромагнетики и парамагнетики. Рассмотрим влияние обменного взаимодействия на ориентацию магнитных моментов соседних атомов подробнее.
