озимая рожь: 140,4 · 2000 =280800 м³,

гречиха: 235,1 · 2000 = 470200 м³.

Учитывая то, что одна вентиляционная установка ТВУ-2 обеспечивает вентилирование 100 – 150 т зерна, для всего объема зерна необходимо использовать 6 установок (по 2 на каждую культуру).

Производительность одной установки составляет 12000 м³/ч, производительность двух установок - 24000 м³/ч.

Значит для вентилирования зерна необходимо:

озимая пшеница: ч,

озимая рожь: ч.

гречиха: ч.

Таблица 7.4. Режимы вентилирования.

Зерно занимает следующий объем:

озимая пшеница: 1,4 · 234 = 327,6 м³,

озимая рожь: 1,5 · 234 =351 м³,

гречиха: 1,9 · 235,1 = 446,7 м³.

При высоте насыпи 3 м необходима площадь склада:

озимая пшеница: 327,6 : 3 = 109,2 м²,

озимая рожь: 351 : 3 = 117 м²,

гречиха: 446,7 : 3 = 148,9 м².

Для хранения фуражного зерна выбран склад, разделенный на 3 секции размером 10×15 м (рис 7.3.).

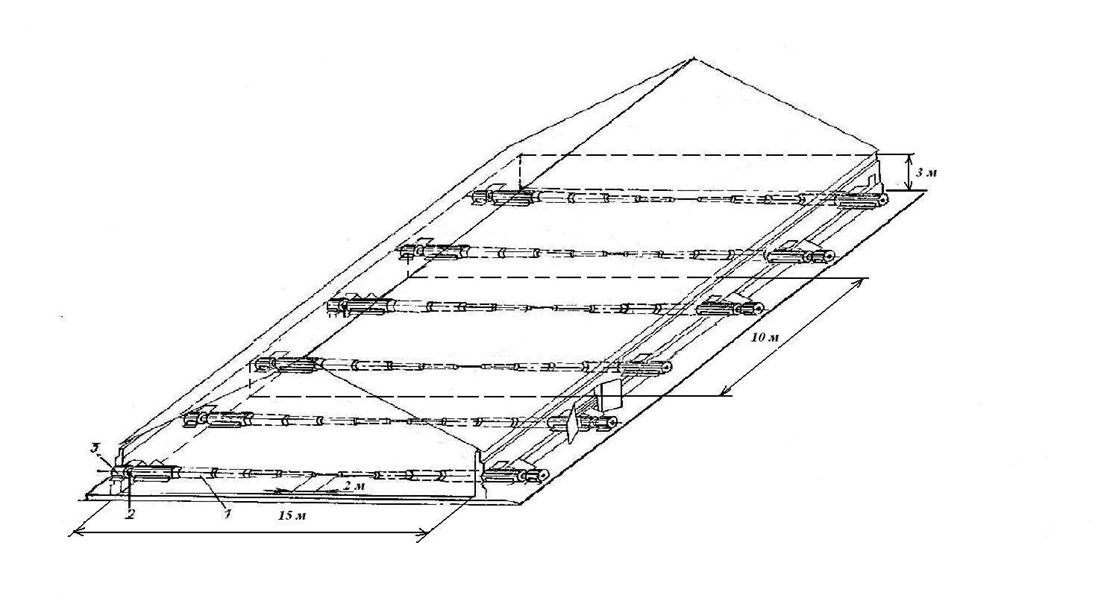

Рисунок 7.3. Схема склада.

1 – телескопические трубы, 2 – муфты, 3 – вентилятор с мотором.

7.10. Проектирование токового хозяйства

Исходя из того, что производительность зерноочистительно-сушильного комплекса меньше суточного поступления зерна на пункт обработки создается необходимость в размещении зерна на току.

Площадь токового хозяйства рассчитывается исходя из:

,

где - масса зернового вороха поступающая в день, т,

- среднечасовая производительность зерноочистительно-сушильной линии, т/ч.

Озимая пшеница:

т,

Озимая рожь:

т,

Гречиха:

т.

Зерно на токовой площадке хранится насыпью, которая имеет форму призмы. Основание призмы – равнобедренный треугольник (рис 7.4 ). Высота насыпи 1,5 м.

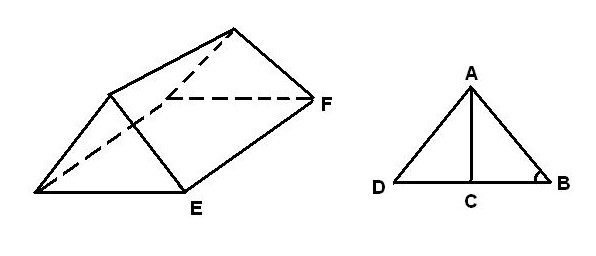

Рисунок 7.4. Форма насыпи зерна.

Угол φ равен углу естественного откоса зерна. , значит:

,

.

Площадь треугольника находится по формуле:

,

Объем призмы равен:

,таким образом:

.

Расчет площади токовой площадки.

Озимая пшеница:

φ = 25º,

м,

м,

м²,

Зерно занимает следующий объем (расчет объема 1 тонны зерна в пункте 7.9.):

м.

Озимая рожь:

φ = 25º,

м,

м,

м²,

Зерно занимает следующий объем:

,

м.

Гречиха:

φ = 27º,

м,

м,

,

Зерно занимает следующий объем:

,

м.

Расстояние между насыпями культур составляет 2 м. Наибольшую ширину имеет насыпь пшеницы и ржи – 7,4 м (DB). Длина токовой площадки:

L = 37,2 + 36 + 28,5 + 2 · 2 = 105,7 м. Значит площадь токовой площадки должна быть не менее: S = 105,7 × 7,4 = 782,2 м².

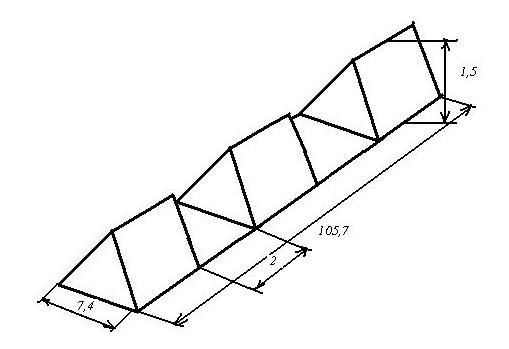

Рисунок 7.5. Площадь токового хозяйства.

8. ХАРАКТЕРИСТИКА ХРАНИЛИЩ И ИХ ПОДГОТОВКА К ПРИЕМУ НОВОГО УРОЖАЯ

Зерно и семена, прошедшие послеуборочную обработку, закладываются на длительное хранение.

Для хранения зерна используются металлические бункеры ЗХ-1. Они хорошо защищают зерновую массу от увлажнения, доступа вредителей, могут быть сооружены в короткие сроки и при меньших затратах труда, занимают меньше площади, чем напольные склады. Однако при их сооружении необходимо тщательно учитывать прочность конструкций. В данных бункерах не исключается образование конденсационной влаги вследствие перепада температур. Чтобы не допустить плесневения зерна и самосогревания, необходимо своевременно удалять конденсат (или предупреждать его появление) при помощи установки для активного вентилирования.
