Примечания:

1 Для одиночных кабельных линий, прокладываемых в помещениях.

2 Применяются при наличии химически активной среды.

Для прокладки кабелей по неоштукатуренным деревянным и другим сгораемым поверхностям и конструкциям нужно устанавливать выносные кронштейны (рис. 42).

В деревянных чердачных помещениях прокладка бронированных кабелей допускается на кронштейнах с зазором между кабелем и сгораемыми элементами не менее 50 мм.

Стационарная прокладка кабелей по сгораемым сооружениям должна выполняться в отдельных трубах.

Вводы кабелей в здания, переходы через стены и перекрытия

Вводы кабелей из траншей в здания осуществляют через отрезки бетонных, железобетонных или асбестоцементных труб или через отверстия в железобетонных конструкциях.

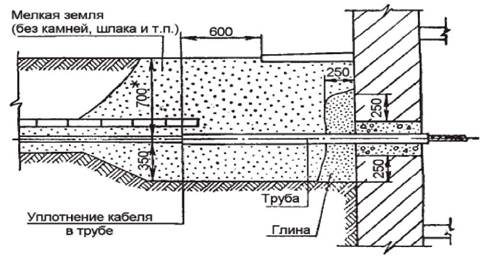

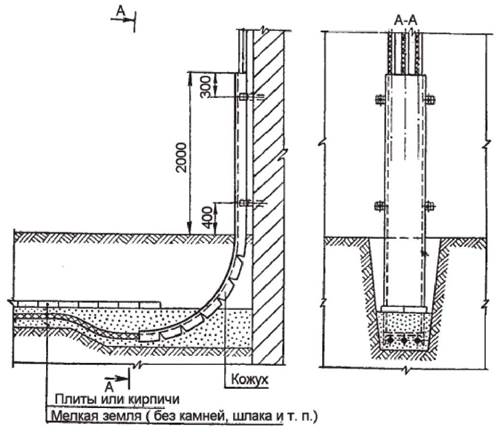

Концы труб должны выступать за стены здания в траншею не менее чем на 0,6 м (рис. 43). При выводе кабелей из земли и подъеме на стену их защищают от механических повреждений трубой, уголком, швеллером или коробом на высоту 2 м (рис. 44).

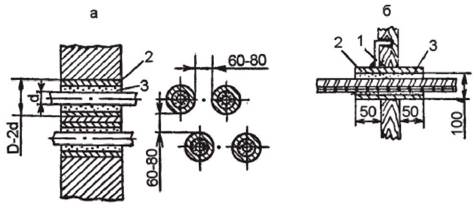

Проходы кабелей через стены выполняют через отрезки несгораемых пластмассовых или асбестоцементных труб, заложенных в проеме (рис. 45), которые после прокладки кабелей заделывают по всей толще стены легкопробиваемым несгораемым материалом, например: цемент с песком - по объему 1:10, или глина с песком - 1:3, или глина с цементом и песком -

1,5:1:11, или вспученный перлит со строительным гипсом - 1:2.

Проходы через деревянные стены и перегородки выполняются в отрезках стальных или асбестоцементных труб диаметром не менее 100 мм, выступающих в обе стороны от стены или перекрытия на 50 мм (рис. 45 б), либо через несгораемую заделку размером 150x150 мм.

Проходы через перекрытия выполняются аналогично указанному для стен. Кабель в месте прохода через перекрытие защищается от механических повреждений кожухами или коробами из листовой стали на высоту 2 м от пола.

Соединение, устройство ответвлений и оконцевания кабелей выполняют при помощи специальных ответвительных, соединительных и концевых эпоксидных, свинцовых, чугунных и стальных муфт в соответствии со специальными инструкциями квалифицированными специалистами.

Тема 7. Обслуживания электросетей.

Организация обслуживания электросетей

Обслуживание действующих электроустановок должно осуществляться специально подготовленным высококвалифицированным электротехническим персоналом.

Действующими электроустановками считаются такие установки или их участки, которые находятся под напряжением полностью или частично или на которые в любой момент может быть подано напряжение включением коммутационной аппаратуры.

Квалифицированный обслуживающий персонал - это лица, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие квалификационную группу по технике безопасности, предусмотренную правилами техники безопасности при эксплуатации электроустановок.

Ответственность электропотребляющей и электроснабжающей организаций за состояние и обслуживание электроустановок определяется актом разграничения балансовой принадлежности электросетей и эксплуатационной ответственностью сторон, который прилагается к договору о пользовании электроэнергией.

Энергопотребляющей организацией может быть правление садово-огородного товарищества, коттеджного или индивидуального жилищного строительства. Если электрические сети и трансформаторная подстанция находятся на балансе энергопотребляющей организации, то эксплуатация оборудования и сетей осуществляется соответствующим ответственным персоналом, нанимаемым правлением (советом) садового товарищества; если на балансе энергоснабжающей организации - то ее персоналом.

Поэтому правление товарищества должно иметь в штате лицо, ответственное за общее состояние электрохозяйства, а также осуществляющее контроль за состоянием электропроводок на индивидуальных участках и в садовых или коттеджных домах. Это лицо, именуемое в дальнейшем «Лицо, ответственное за электрохозяйство», обязано обеспечить выполнение Правил технической эксплуатации электроустановок потребителей и Правил техники безопасности при эксплуатации электроустановок потребителей. Назначение лица, ответственного за электрохозяйство в товариществе, проводится правлением товарищества совместно с соответствующими органами энергонадзора. Данное лицо должно иметь IV или V квалификационную группу в зависимости от того, какие электроустановки находятся на балансе

садовоогородного товарищества: V группу для электроустановок напряжением выше 1000 В, IV группу для электроустановок напряжением до 1000 В.

При отсутствии электротехнического персонала соответствующей квалификации или неудовлетворяющего требованиям Правил технической эксплуатации электроустановок потребителей, правление товарищества обязано обеспечить эксплуатацию электроустановок в строгом соответствии с указанными Правилами путем передачи электроустановок по договору специализированной эксплуатационной организации. В противном случае эксплуатация электроустановок запрещается.

Лицо, ответственное за электрохозяйство, обязано обеспечить:

• периодические осмотры, проведение мелкого ремонта, вызываемого производственной необходимостью, в порядке текущей эксплуатации;

• правильное ведение эксплуатационной документации;

• своевременность и правильность расчетов за электроэнергию;

• наличие и своевременную проверку средств защиты;

• выполнение предписаний Энергонадзора в установленные сроки;

• своевременное представление установленной отчетности.

Лицо, ответственное за электрохозяйство, несет персональную ответственность за нарушения в эксплуатации электроустановок, а также за неправильную ликвидацию любых нарушений на обслуживаемом оборудовании.
