Светильники заряжают медными гибкими проводами с сечением жил не менее 0,5 2 л 2 мм внутри зданий и 1 мм - для наружной установки и соединяют с проводами сети при

помощи штепсельных разъемов или люстрового зажима.

Для декоративного оформления места подвески светильника иногда используется потолочная розетка светильника, внутри которой - люстровый зажим. Допускается подвешивать светильник непосредственно на питающих его проводах при условии, что они предназначены для этой цели.

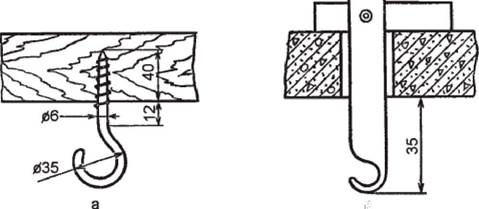

Люстры, подвесы подвешивают на крюках (рис. 19). Непосредственная подвеска светильников на проводах запрещается. Крюк в потолке должен быть изолирован от люстры, светильника с помощью поливинилхлоридной трубки. Изоляция крюка необходима для предотвращения появления опасного потенциала в металлической арматуре бетонных плит или стальных труб электропроводки при нарушении изоляции в светильнике. В случае крепления крюков к деревянным перекрытиям изолирование крюка не требуется. Для установки крюка в

81

пустотелой плите перекрытия проделывают отверстие, а затем фиксируют крюк (рис. 19 б). В сплошных железобетонных перекрытиях светильник подвешивают к шпильке, пропускаемой насквозь через все перекрытие.

Все приспособления для подвеса светильников испытывают на прочность пятикратной массой светильника. Детали крепления подвеса при этом не должны иметь повреждений и остаточных деформаций.

Электропроводка в погребах и подвалах.

Погреба и подвалы, как правило, строят из несгораемых материалов и конструкций (кирпичная кладка, железобетонные блоки, перекрытия и т. д.). Полы обычно токопроводящие, а именно: земляные, бетонные, из битого кирпича и т. д. В зависимости от состояния грунта, эффективности вентиляции, относительной влажности воздуха погреба и подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения электрическим током - к особо опасным помещениям.

К электропроводкам в погребах и подвалах предъявляются повышенные требования, а именно:

• следует применять напряжение сети не выше 42 В. Для этого следует применять понижающие трансформаторы;

• электропроводку выполнять непосредственно по основанию на изоляторах и роликах изолированными защищенными проводами или кабелями. При скрытой проводке запрещается применять стальные трубы с толщиной стенок 2 мм и менее;

• следует применять светильники герметичной конструкции, чтобы исключить попадание влаги в электропатрон;

• выключатель следует располагать вне погреба и подвала.

Электропроводка в чердачных помещениях

Чердачным помещением называется помещение над верхним этажом здания, потолком которого является крыша здания и которое имеет несущие конструкции (кровлю, ферму, стропила, балки и т. п.) из сгораемых материалов.

Электропроводки на чердаках выполняют в основном для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка. В дачных домиках освещение чердаков не требуется.

Монтаж каких-либо электропроводок, не считая прокладки вводов, на чердаках, имеющих конструкции из сгораемых материалов, лучше не выполнять.

Чердачные помещения имеют ряд особенностей. Они подвержены колебаниям температуры, как правило, запылены, обладают повышенной пожарной опасностью. Случайно возникшее повреждение электропроводки может привести к возгоранию деревянных конструкций и в дальнейшем к пожару. Поэтому к электропроводкам на чердаках предъявляются повышенные требования.

В чердачных помещениях можно применять следующие электропроводки:

• открытая - проводами и кабелями, проложенными в стальных трубах, а также защищенными проводами и кабелями в оболочках из несгораемых и трудносгораемых материалов на любой высоте;

• незащищенными изолированными одножильными проводами на роликах и изоляторах на высоте не менее 2,5 м от пола.

При высоте менее 2,5 м их защищают от прикосновений и механических повреждений. Расстояние между точками крепления роликов должно быть не более 60 мм, изоляторов - не более 1000 мм, между проводами - не менее 50 мм. Высота роликов должна быть не менее 30 мм. Ролики устанавливают на подшитых к стропилам досках.

Скрытая электропроводка выполняется в стенах и перекрытиях из несгораемых материалов на любой высоте.

Открытые электропроводки в чердачных помещениях выполняют проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно прокладывать в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах или скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается выполнять проводами с алюминиевыми жилами.

При прокладке стальных труб необходимо исключить проникновение пыли внутрь труб и соединительных коробок, для чего применяют уплотненные резьбовые соединения. Трубы можно соединять при помощи муфт с резьбой без уплотнений только в сухих и непыльных чердаках.

Трубы прокладывают с уклоном так, чтобы в них не могла скапливаться влага.

Соединения и ответвления медных или алюминиевых жил проводов и кабелей проводят в металлических соединительных (ответвительных) коробках сваркой, опрессовкой или с помощью сжимов, соответствующих материалу, сечению и количеству жил.

Ответвления от линий, проложенных на чердаке, к электроприемникам, установленным вне чердаков, допускается при условии прокладки как линии, так и ответвлений открыто в стальных трубах, скрыто в несгораемых стенах и перекрытиях.

Отключающие аппараты в цепях, питающих светильники, расположенных непосредственно на чердаках, устанавливают вне чердаков, например, у входа на чердак.

Стальные трубы, металлические корпуса светильников и другие металлические конструкции электропроводки должны быть занулены.

На чердаках запрещается прокладывать любые неметаллические трубы.

Монтаж квартирных щитков

Учет израсходованной электроэнергии и расчет за нее с энергоснабжающей организацией производят по счетчику. Счетчик, как правило, монтируют на квартирном щитке вместе с необходимыми коммутационными и защитными аппаратами и устройствами. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Промышленность выпускает однофазные и трехфазные счетчики на различное напряжение и силу тока. Основные типы и характеристики счетчиков приведены в табл. 16.
