Выполнение электропроводки в стальных трубах можно проводить при открытой, скрытой и наружной прокладке. Стальные трубы применяют в виде исключения, когда не допускается прокладка проводов без труб и нельзя использовать неметаллические трубы.

В садовых домиках и строениях стальные трубы необходимы для устройства вводов и электропроводок на чердаках, в подвалах и для наружных электропроводок.

Трубы перед монтажом очищают от ржавчины, грязи, заусенцев. Для предупреждения разрушающего воздействия продуктов коррозии на оболочку проводов и кабелей - трубы, прокладываемые открыто, окрашивают. Трубы, прокладываемые в бетоне, снаружи не окрашивают для лучшего сцепления их наружной поверхности с бетоном.

При изгибании труб смятие (гофрировка) на углах не допускается. Изгибать трубы на угол менее 90° не рекомендуется, так как при сложной конфигурации трубопроводов и большой его протяженности трудно протащить провода через трубы. Поэтому радиусы изгиба труб ограничиваются. При прокладке труб скрыто радиус изгиба должен быть не менее шести наружных диаметров трубы, при одном изгибе или открытой прокладке - не менее четырех наружных диаметров. При прокладке трубы в бетоне радиус изгиба должен быть не менее десяти наружных диаметров трубы.

Расстояние между точками крепления открыто проложенных стальных труб на горизонтальных и вертикальных участках зависит от диаметра прокладываемых труб. Трубы диаметром 15-32 мм крепят через 2,5-3,0 м, а на изгибах - на расстоянии 150200 мм от угла поворота. При открытой прокладке труб их крепят к опорным конструкциям скобами, клицами, накладками и хомутами.

Концы труб после обрезки очищают от заусенцев, раззенковывают и оконцовывают втулками, предохраняющими изоляцию проводов от повреждения в месте входа и выхода из трубы.

Стальные трубы соединяют между собой муфтами с резьбой, муфтами без резьбы, манжетами, а также с помощью соединительных и ответвительных коробок и ящиков. Соединяют трубы муфтами на резьбе с таким расчетом, чтобы трубопровод в любое время мог быть легко разобран. Ответвления и соединения проводят в коробках с крышками. Коробки соединяют с трубами на резьбе или при помощи зажимов.

При открытой и скрытой прокладке в сырых, особо сырых, пожароопасных помещениях, чердаках и наружной установке соединения стальных труб необходимо уплотнять. Уплотнение мест соединения труб и мест вводов в коробки выполняют стандартными муфтами на резьбе с пенькой на олифе, сурике.

При открытой прокладке стальных труб в сухих, не пыльных помещениях соединение самих труб, а также соединение труб с коробками проводят без уплотнений: раструбами, манжетами на винтах и болтах, гильзами и т. д.

Прокладка пластмассовых труб. Для открытой прокладки в сухих, влажных, особо сырых и пыльных помещениях, в помещениях с химически активной средой и в наружных проводках, по несгораемым и трудносгораемым основаниям применяют пластмассовые трубы.

Соединение пластмассовых труб и узлов осуществляется сваркой с применением специальных горелок, инструмента и приспособлений. Радиус изгиба пластмассовых труб принимают не менее 6-кратного наружного диаметра трубы. Для электропроводок необходимо применять пластмассовые коробки.

Крепят пластмассовые трубы скобами, допускающими свободное перемещение труб при температурных деформациях до 5 мм на 1 м трубы.

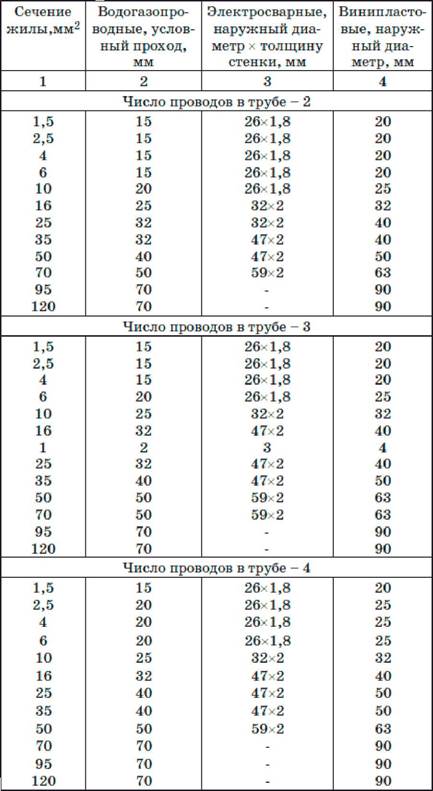

Выбор стальных и пластмассовых труб для прокладки электропроводок производится в соответствии с табл. 13.

Если длина сплошного трубопровода превышает:

• 50 м - при наличии не более одного изгиба;

• 40 м - при наличии двух изгибов;

• 20 м - при наличии трех изгибов (углы 90° и более), то следует устанавливать промежуточные протяжные коробки и лишь в крайнем случае применять трубы большего диаметра.

Соединение и оконцевание проводов

Монтаж электропроводки, подключение выключателей, штепсельных розеток, патронов и т. д. не может производиться без соединения и оконцевания проводов. Правильные и качественные соединения и подключения в большей степени определяют надежность электроснабжения.

Требования к соединениям проводов. Соединение жил между собой и присоединение их к электроустановочным устройствам должны обладать необходимой механической прочностью, малым электрическим сопротивлением и сохранять эти свойства на все время эксплуатации. Контактные соединения подвержены действию тока нагрузки, циклически нагреваются и охлаждаются. Изменения температуры и влажности, вибрация, наличие в воздухе химически активных частиц также оказывают неблагоприятное влияние на контактные соединения.

Физические и химические свойства алюминия, из которого в основном изготавливают жилы проводов, осложняют выполнение надежного соединения. Алюминий обладает (по сравнению с медью) повышенной текучестью и высокой окисляемостью, при этом образуется токонепроводящая пленка окиси, которая создает на контактных поверхностях большое переходное сопротивление. Эту пленку перед выполнением соединения нужно тщательно удалить с контактных поверхностей и принять меры против повторного ее возникновения. Все это создает некоторые трудности при соединении алюминиевых проводов.

У медных проводников также образуется окисная пленка, но в отличие от алюминия она легко удаляется и незначительно влияет на качество электрического соединения.

Большая разница коэффициентов теплового линейного расширения алюминия по сравнению с другими металлами также приводит к нарушению контакта. Учитывая это свойство, алюминиевые провода нельзя опрессовывать в медные наконечники.

При длительной эксплуатации под давлением алюминий приобретает свойство текучести, нарушая тем самым электрический контакт, поэтому механические контактные соединения проводов из алюминия нельзя пережимать, а в процессе эксплуатации требуется периодически подтягивать резьбовое соединение контакта. Контакты алюминиевых жил с другими металлами на открытом воздухе подвержены атмосферным воздействиям.

Под влиянием влаги на контактных поверхностях образуется водяная пленка со свойствами электролита, в результате электролиза на металле образуются раковины. Интенсивность образования раковин увеличивается при прохождении через место контакта электрического тока.

Особенно неблагоприятны в этом отношении соединения алюминия с медью и сплавами на основе меди. Поэтому такие контакты необходимо защищать от попадания влаги или покрывать третьим металлом - оловом или припоем.
