В небольших и средних сельских населенных пунктах, а также садово-огородных товариществах, в дачных поселках и т.д. с преобладающей коммунально-бытовой нагрузкой устанавливают одну или две трансформаторные подстанции ТП 10/0,4 кВ с трас форматорам и мощностью до 63 и реже 100 кВА.

Площадку для строительства ТП нужно выбирать на незаселенной местности, незатопляемой паводковыми водами, в центре нагрузок или вблизи от него. Площадка должна иметь по возможности инженерно-геологические условия, допускающие строительство без устройства дорогостоящих заземлений и фундаментов под оборудование и не вызывать большого объема планировочных работ.

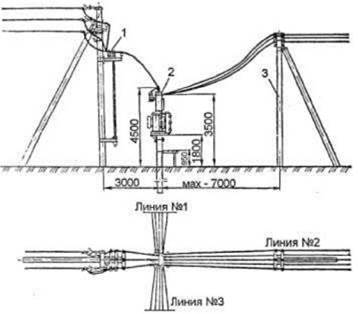

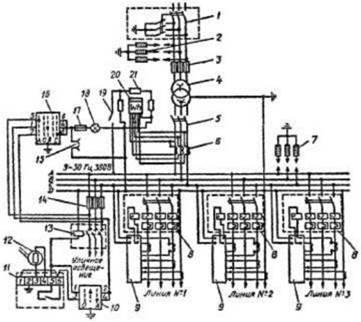

Выбор типа подстанции. При выборе типа подстанции предпочтение следует отдавать подстанциям типа КТП (комплектные трансформаторные подстанции) заводского изготовления На рис, 1.2 показано присоединение КТП мощностью до 160 кВА к воздушным линиям 10 кВ и 0,4 кВ. КТП установлено на двух железобетонных фундаментах-столбах на высоте 1,8м над уровнем земли. Разъединитель с приводом устанавливают на концевой опоре ВЛ 10 кВ, что обеспечивает при отключенном разъединителе безопасность работ в любой точке подстанции. Электрическая схема КТП изображена на рис, 1.3, Для защиты отходящих линий от междуфазных и однофазных коротких замыканий применяют устройства ЗТИ-0,4 УЗ. Уличное освещение выполнено централизованным с автоматическим или дистанционным управлением. Следует отметить, что схемы электрических соединений сельских потребительских подстанций независимо от конструктивного исполнения принципиально не отличаются одна от другой.

Пониженное трансформаторной подстанцией напряжение по отходящим линиям распределительной сети подается потребителям. Отходящие линии обычно выполняют четырьмя проводами: три провода фазных, а четвертый - нулевой (нейтральный). Если по трассе линии предусмотрено уличное освещение, то для него пускают еще один провод - фонарный. На рис. 1.3 на схеме КТП предусмотрено три линии распределительной сети с устройствами автоматической защиты от перегрузки.

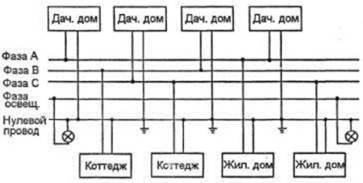

Отводы от воздушной линии уличной магистрали показаны на рис. 1.4. К каждому садовому или дачному домику от магистрали обычно ответвляются два провода: один - фазный и обязательно нулевой. Такое двухпроводное ответвление называют однофазным. Можно встретить также четырехпроводное ответвление.

Четырехпроводное ответвление от магистрали делают при трехфазном вводе. Необходимость в нем возникает, когда нужно подключить трехфазный электродвигатель или равномерно распределить по фазам однофазные нагрузки. К каждому из фазных проводов подключают приблизительно равное число ответвлений от домов, к фонарному подключают по одному проводу каждого светильника, к нулевому проводу все ответвления к домам, а также светильники.

Нулевой провод обязательно заземляют на ТП, а, кроме того, через каждые 100-200 м по линии устраивают его повторные заземления путем присоединения к заземляющему спуску, проложенному по опоре. На опорах с заземляющим спуском к нему присоединяют также крюки, на которых укреплены изоляторы. При железобетонных опорах в качестве заземляющего спуска

В трехфазной электрической сети различают линейное и фазное напряжения. Линейное (его называют также междуфазным или межфазным) - это напряжение между двумя фазными проводами.

Фазное - между нулевым проводом и одним из фазных. Линейные напряжения при нормальных эксплуатационных условиях одинаковы и в 1,73 раза больше фазных, т.е. напряжение между нулевым и фазным проводом (фазное) составляет 58% линейного напряжения. Напряжение трехфазной сети принято оценивать по линейному напряжению. Для отходящих от ТП трехфазных линий установлено номинальное линейное напряжение 380 В, что соответствует фазному 220 В. В обозначении номинального напряжения трехфазных четырехпроводных сетей указывают обе величины, т.е. 380/220 В. Этим подчеркивается, что к такой сети можно подключать не только трехфазные электроприемники на номинальное напряжение 380 В, но и однофазные на 220 В. Трехфазная система 380/220 В с заземленной нейтралью получила наибольшее распространение, но в некоторых населенных пунктах и садовых кооперативах можно встретить иные системы распределения электроэнергии. Например, трехфазную с линейным напряжением 220 В и незаземленной (изолированной) нейтралью. Однофазные электроприемники 220 В подключают на линейное напряжение между любой парой фазных проводов, а трехфазные - к трем фазным проводам. При этой системе нулевой провод не требуется, а незаземленная нейтраль снижает вероятность поражения электрическим током в случае нарушения изоляции. Однако выявление нарушений изоляции в такой системе сложнее, чем при заземленной нейтрали.

Прохождение электрического тока по проводам сопровождается потерями и напряжение у потребителей оказывается несколько меньшим, чем в начале линии у ТП. Чтобы обеспечить приемлемые уровни напряжения вдоль всей линии, на ТП приходится поддерживать напряжение выше номинала, т.е. не 380/220 В, а 400/230 В. В электрических сетях сельских районов у потребителей согласно действующим нормам допускаются отклонения напряжения на 7,5% от номинального значения. Значит, на трехфазном электроприемнике допускается напряжение в пределах 350-410 В, а на однофазном 200-240 В.
