Монтаж светильников

Искусственное электрическое освещение в жилых помещениях должно обеспечивать нормальные гигиенические условия видимости, необходимый комфорт и уют. Для выполнения этих условий применяют системы общего и комбинированного освещения.

78

Общее освещение служит для освещения всей площади помещения.

Комбинированное освещение выполняется с помощью ламп общего освещения, которые обеспечивают нужную освещенность во всем помещении, а лампы местного освещения, создают повышенную освещенность на рабочем месте. Комбинированное освещение наиболее экономично, позволяет создавать лучшие условия для работы и отдыха.

Для распределения светового потока в нужном направлении и защиты его от слепящего действия электрические лампы устанавливаются в арматуре. Лампа вместе с арматурой называется светильником.

Типы светильников выбираются в зависимости от характера окружающей среды, высоты подвеса, светотехнических требований и интерьера помещения.

В зависимости от типа источника света различают светильники с лампами накаливания и с люминесцентными лампами.

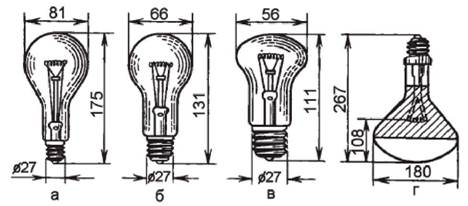

Лампы накаливания представляют собой источники света, работающие по принципу температурного излучения. Лампы накаливания пока являются наиболее распространенными источниками света. На рис. 18 приведены некоторые типы ламп накаливания. В качестве нити накала в современных лампах используют спираль из тугоплавкого металла - чаще всего из вольфрама. Нить накала может быть односпиральной или многоспиральной. Колбы ламп накаливания вакуумируются или заполняются нейтральным газом (азотом, аргоном, криптоном). Температура разогретой нити достигает 2600-3000 °С. Спектр ламп накаливания отличается от спектра дневного света преобладанием желтого и красного спектра лучей. Световой коэффициент полезного действия ламп накаливания, определяемый как отношение мощности лучей видимого спектра к мощности, потребляемой от электрической сети, весьма мал и не превышает 3,5 %.

Промышленностью выпускаются различные типы ламп, отличающиеся номинальными значениями мощности и напряжения, размерами, формой колб, материалом и размером цоколей и т. д.

В обозначении ламп накаливания буквы означают:

• В - вакуумная;

• Г - газонаполненная;

• Б - биспиральная;

• БК - биспиральная криптоновая;

• ДБ - диффузная (с матовым отражательным слоем внутри колбы);

• МО - местного освещения и т. д.

Следующая за буквой цифра означает напряжение питания, а вторая - мощность лампы в ваттах. Зеркальные лампы выпускаются концентрированного светораспределения (ЗК), среднего (ЗС), широкого (ЗШ), зеркальные из ниодимового стекла концентрированного или широкого светораспределения - ЗКН, ЗШН. Зеркальные лампы предназначены для освещения высоких помещений и открытых пространств, декоративного освещения. Ниодимовые лампы используются там, где необходимо высокое качество цветопередачи.

Декоративные специальные лампы (Д) могут излучать белые (БЛ), желтые (Ж), зеленые (З), красные (К), опаловые (О) лучи.

Выпускаются лампы накаливания с зеркальным отражателем - термоизлучатели, кварцевые галогенные (КГ-220-1200; ИКЗК-220-500).

Патроны для электрических ламп накаливания подразделяются на две основные группы: резьбовые и штифтовые. В бытовой осветительной арматуре применяются, как правило, резьбовые патроны и подразделяются по размеру резьбовых гильз - Е14 - с диаметром 14 мм (для миньонов), Е27 - с диаметром 27 мм, Е40 - диаметр 40 мм (мощность ламп более 1,0 кВт).

Патроны изготавливают из цветных металлов, стали, фарфора и пластмасс. По форме исполнения патроны подразделяют на патроны для навинчивания на ниппель, патроны с фланцем и патроны для подвеса.

Если патрон имеет токоведущую винтовую гильзу, то гильза должна быть подсоединена к нулевому, а не к фазному проводнику. Этим обеспечивается электробезопасность при замене электролампы.

Электрические лампы, в которых электроэнергия превращается в световую непосредственно, независимо от теплового состояния вещества, за счет люминесценции, называются люминесцентными.

Принцип действия этих ламп в упрощенном представлении сводится к следующему. Если к электродам, вставленным в концы стеклянной трубки, которая заполнена разряженным инертным газом или парами металла, приложить напряжение из расчета не менее 500-2000 В на 1 м длины трубки, то свободные электроны в полости трубки начинают лететь в сторону электрода с положительным зарядом. Когда к электродам приложено переменное напряжение, направление движения электронов изменяется с частотой тока. В своем движении электроны встречаются с нейтральными атомами газа - заполнителя полости трубки и ионизируют их, выбивая электроны с верхней орбиты в пространство или с нижней орбиты на верхнюю. Возбужденные таким образом атомы, вновь сталкиваясь с электронами, снова превращаются в нейтральные атомы. Это обратное превращение сопровождается излучением кванта световой энергии. Каждому инертному газу и парам металла соответствует свой спектральный состав излучаемого света.

Так, трубки с гелием светятся светло-желтым или бледно-розовым светом, с неоном - красным светом, с аргоном - голубым и т. д. Смешивая инертные газы или нанося люминофоры на поверхность разрядной трубки, получают различные оттенки свечения.

Люминесцентные лампы дневного и белого света выполняют в виде прямой или дугообразной трубки из обычного стекла, не пропускающего короткие ультрафиолетовые лучи. Электроды изготавливают из вольфрамовой проволоки. Трубку заполняют смесью аргона и паров ртути. Внутри поверхность трубки покрыта люминофором - специальным составом, который светится под воздействием ультрафиолетовых лучей, возникающих при электрическом разряде в парах ртути. Аргон способствует надежному горению разряда в трубке.

Основным преимуществом люминесцентных ламп по сравнению с лампами накаливания является более высокий коэффициент полезного действия (15-20 %) и в 7-10 раз больший срок службы.

Наряду с положительными качествами люминесцентные лампы обладают и недостатками:

• сложность схемы включения;

• зависимость от температуры окружающей среды; при снижении температуры лампы могут гаснуть или не зажигаться;

• дополнительные потери энергии в пускорегулирующей аппаратуре, достигающие 25­35 % мощности ламп;

• вредные для зрения пульсации светового потока;

• наличие радиопомех;

• лампы содержат вредные для здоровья вещества, поэтому вышедшие из строя газоразрядные лампы требуют тщательной утилизации.

Источник света и арматура образуют светильник. Арматура перераспределяет световой поток в нужном направлении, защищает источник света от пыли, влаги и др. Светильники располагают по возможности в местах, удобных и безопасных для обслуживания.
