Примечания:

1) Алюминиевые жилы сечением до 50 мм изготовляют однопроволочными; сечением

2

70-240 мм - однопроволочными или многопроволочными. Медные жилы сечением до 16 2 2 мм изготовляют однопроволочными; сечением 25-50 мм - однопроволочными или

многопроволочными; сечением 70240 мм2 - многопроволочными. Конфигурация

однопроволочных жил - круглая или секторная. Для кабелей с однопроволочными жилами в

обозначении добавляются в скобках буквы «ож» (например, ААБ(ож).

2) Четырехжильные кабели с жилами одинакового сечения выпускаются до 120 мм2включительно.

3) Выпускаются кабели с обедненно-пропитанной изоляцией для вертикальных и крутонаклонных трасс. Такие кабели имеют в маркировке после основного обозначения через дефис букву В (например, АСБ-В).

4) Выпускают кабели, пропитанные нестекающим составом, содержащим церезин, для вертикальной прокладки. Такие кабели имеют в маркировке перед основным обозначением букву Ц (например, ЦАСБ).

5) Выпускаются также кабели с алюминиевыми (в скобках - медными) жилами с полиэтиленовой изоляцией марок: АПАБл (ПАБл), АПАШв (ПАТТТв); АПШп (ПАТТТп); АПБбШв (ПБбШв); АПБбШп (ПБбШп); АПВБ (ПВБ); АПВБбГ (ПВБбГ); АПВБГ (ПВБг); АПВГ (ПВГ); АПГ-С; АППБ (ППб); АПсВГ-С; АПСТШв (ПСТШв); АПСТШп (ПСТШп), аналогичные по конструкции указанным в таблице кабелям с поливинилхлоридной изоляцией.

6) Выпускаются также кабели с алюминиевыми и медными жилами с изоляцией из самозатухающего полиэтилена марки: АПсАБл (ПсАБл); АПсАШв (ПсАШв); АПсБбШв

111

(ПсБбШв); АПсВБ (ПсВБ); АПсВБГ (ПсВБГ); АПсВГ (ПсВГ); АПсСТШв (ПсСТШв); аналогичные по конструкции указанным в таблице кабелям с поливинилхлоридной изоляцией.

7) Выпускаются также кабели с алюминиевыми и медными жилами с изоляцией из вулканизованного полиэтилена марки: АПвБбШв (ПвБбШв); АПвВБ (ПвВБ); АПвВБГ (ПвВБГ); АПвВГ (ПвВГ); АПвСТШв (ПвСТШв), аналогичные по конструкции указанным в таблицах кабелям с поливинилхлоридной изоляцией.

8) Кабели могут использоваться в сетях постоянного тока с напряжением, превышающим в 2,5 раза номинальное напряжение кабеля.

9) Кабели в пластмассовой оболочке можно прокладывать с радиусом изгиба не менее 6 наружных диаметров кабеля. Кабели бронированные в стальной гофрированной оболочке допускается прокладывать с радиусом изгиба не менее 10 наружных диаметров кабеля. Кабели в алюминиевой оболочке допускают радиус изгиба не менее 15 наружных диаметров.

10) Для прокладки в местах, где кабель может подвергаться растягивающим усилиям (например, при подводной прокладке), выпускают кабели АСПГ; АСПл; АСП2л; АСП2лГ; АСПлн с броней из плоских стальных проволок.

Места прокладки кабельных линий. Кабельные линии могут прокладываться в земле (траншеях), в кабельной канализации, на специальных кабельных или совмещенных (совместно с технологическими коммуникациями) эстакадах, по стенам и строительным конструкциям (вне и внутри помещений) и на тросах.

Трассу кабельной линии следует выбирать с учетом наименьшего расхода кабеля и обеспечения сохранности его от механических повреждений, коррозии и перегрева. Следует по возможности избегать перекрещивания кабелей между собой и с различными подземными коммуникациями.

В четырехпроводных сетях должны применяться четырехжильные кабели.

Прокладка нулевых жил отдельно от фазных не допускается. Допускается применение трехжильных кабелей в алюминиевой оболочке с использованием этой оболочки в качестве нулевого провода (вместо четвертой жилы) в силовых и осветительных сетях переменного тока с глухозаземленной нейтралью.

Использование свинцовых оболочек в качестве четвертой жилы не допускается.

Трассу кабельной линии следует по возможности удалять от мест, содержащих вещества, разрушительно действующих на металлическую оболочку кабелей (насыпной грунт со шлаком и строительным мусором, зола, известь, органические вещества, солончаки и т. д.). Трасса не должна проходить ближе 2 м от мусорных и выгребных ям.

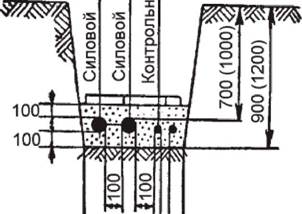

Глубина заложения кабеля от уровня поверхности земли должна быть не менее 0,7 м. При пересечении проезжих дорог, улиц и площадей кабель углубляется до 1 м. Размеры траншеи в зависимости от числа кабелей приведены на рис. 40. В местах ввода в здания на участке длиной до 5 м глубина заложения кабеля может быть снижена до 0,5 м.

Перед закладкой кабеля необходимо удалить из траншеи воду, камни, строительный мусор и другие посторонние предметы. На дне траншеи делают подсыпку толщиной 100 мм из мелкой земли, не содержащей камней, мусора и шлака.

Кабель укладывают в траншею змейкой с запасом 1-2 % от общей длины. Укладывать запас кабеля кольцами запрещается, так как при этом кабель может перегреваться.

Перед укладкой производят наружный осмотр кабеля. Если обнаруживаются серьезные дефекты - разрывы оболочки, проколы и т. д. - места с этими дефектами вырезают. Повреждения наружного шланга ремонтируют. Прежде чем засыпать траншею, кабель испытывают на сопротивление изоляции (кабель мегерят).
