б) на изолято­рах

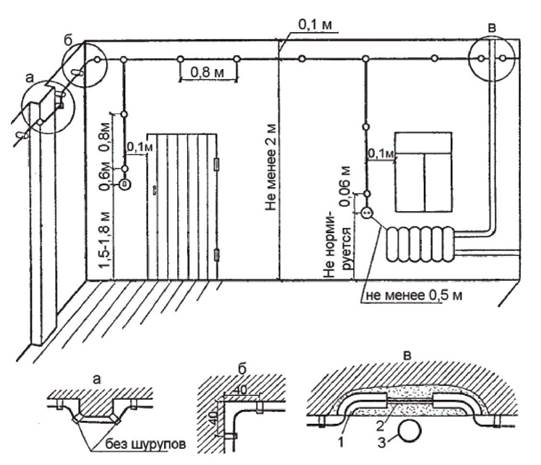

Рис. 2. Разметочные расстояния электропроводки на роликах: а - для прокладки трасс; б - для установки выключателей; в - для обхода препятствий: 1 - воронка; 2 - резиновая

полутвердая трубка; 3 - труба отопления

При разметке пользуются измерительными линейками, отвесами, складными метрами и рулетками, разметочным шестом, разметочными циркулями, уровнями и другими специальными инструментами и приспособлениями. Кроме этого при выполнении разметки необходимо иметь лестницу-стремянку и разметочные шаблоны для нанесения отметок отверстий под крепления подрозетников, штепсельных розеток и выключателей.

Открытая электропроводка скрученными одножильными проводами ПРД, ПРВД

Прокладку и крепление провода проводят после установки роликов. Провод к месту монтажа доставляют в бухтах. Его аккуратно разматывают, отмеривают по разметке. Провод выпрямляют, пропуская его через тряпку, пропитанную парафином. Два мерных куска провода привязывают на крайнем ролике и свивают между собой с шагом повива 5-7 см. Дойдя до первого промежуточного ролика, провода пропускают по шейке ролика, и закрепляют их в соответствии с рекомендациями на рис. 5. Аналогично закрепляются провода на остальных промежуточных и крайнем роликах. Ответвление на скрученной проводке к выключателю и светильнику выполняется в соответствии с рис. 6. Устройство проходов и обходов показано на рис. 7.

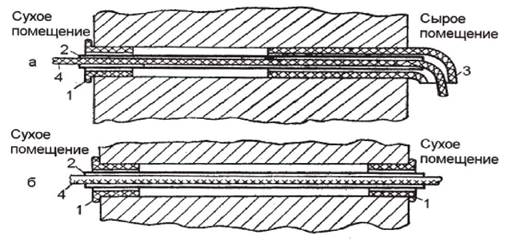

Рис. 7. Проход проводов через стену: а - из сырого в сухое помещение; б - из сухого помещения в сухое: 1 - втулка; 2 - изоляционная трубка; 3 - воронка; 4 - провод

Проходы через стены и междуэтажные перекрытия выполняют в изоляционных трубках. На выходе на трубки надевают фарфоровые воронки (в сырых помещениях) или втулки (в сухих помещениях). В стену их вмазывают алебастровым раствором. Каждый провод при этом заключают в отдельную изоляционную трубку. Двойной провод в проходе через стену разрешается прокладывать в одной трубке (в сухих помещениях). В бороздах провода прокладывают при обходах препятствий. При проходе через стену отверстие воронки обращают вниз. Если провода проходят в сырое помещение с иной температурой, влажностью и т. п., воронки заливают с обеих сторон герметизирующей массой (битумной массой). Открытые проходы через внутренние стены нормальных невзрыво- и непожароопасных помещений можно не уплотнять.

Открытая электропроводка одножильными проводами АПВ, ПВ, АПРИ, ПРИ

Одножильные изолированные провода разрешается прокладывать на роликах в сухих и влажных, отапливаемых и неотапливаемых помещениях, а также под навесами и в наружных электропроводках. Для каждой жилы следует устанавливать самостоятельный ряд роликов. Расстояние между рядами роликов - 35 мм, а между роликами вдоль трассы в соответствии с таблицей 11.

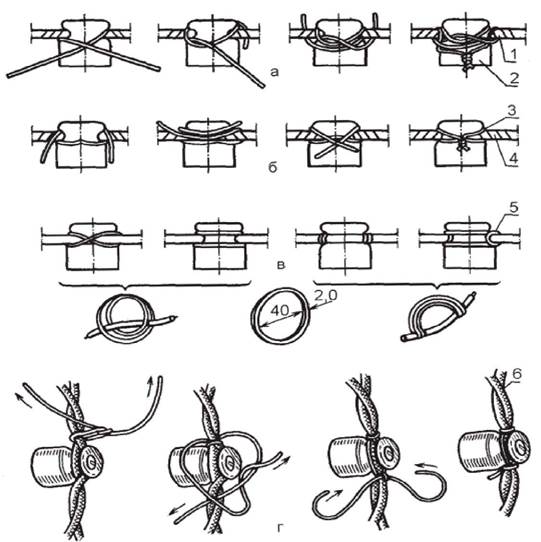

Подготовленный провод привязывают к крайнему ролику, протягивают вдоль трассы, отмечают на нем места ответвлений. После этого провод снимают, присоединяют к нему ответвления, снова натягивают и окончательно привязывают к крайнему ролику с другой стороны. После этого провод подвязывают на промежуточных роликах. Технология подвязки провода изображена на рис. 5.

Провода привязывают мягкой отожженной проволокой с антикоррозийным покрытием. Диаметр проволоки для вязки проводов сечением 2,5 мм - не менее 0,6 мм. В местах вязки под провод накладывают два-три слоя изоляционной ленты.

Провода к роликам можно закреплять медными жилами остающихся обрезков проводов. Для крепления к промежуточным роликам можно использовать кольца, нарезанные из поливинилхлоридной трубки диаметром 40 мм, толщиной стенки 1,5-2 мм.

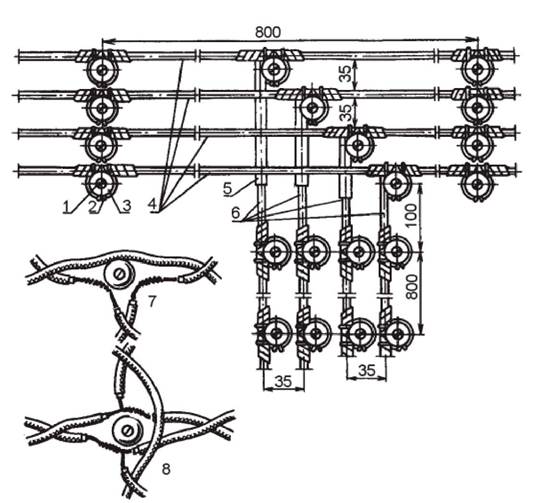

Ответвления проводов выполняют только на роликах. Пересечение ответвляемого провода с основной линией защищается изоляционной трубкой, надеваемой на ответвляемый провод (рис. 6).

Проходы через стены одножильными проводами выполняют так же, как и проводами ПРД, ПРВД. При этом каждую жилу прокладывают в отдельной трубе.

Места установки светильников, выключателей, штепсельных розеток размечают аналогично, как и при прокладке скрученными проводами.

Открытая электропроводка плоскими проводами АППВ, ППВ на роликах

Проводка плоскими проводами разрешается для существующих зданий, а также для вновь сооружаемых небольших жилых, дачных, садовых и коттеджных построек по неоштукатуренным деревянным стенам, потолкам и перегородкам на роликах и клицах.
