Если внимательно присмотреться к современной технике, то можно увидеть большое количество автоматических систем, которые ею управляют, сводя вмешательство человека в этот процесс к минимуму. В холодильнике автоматически поддерживается определенная температура, а в телевизоре заданная частота приема, свет на улице загорается с наступлением сумерек и гаснет на рассвете, дверь в супермаркете открывает перед посетителями, а современные стиральные машинки «самостоятельно» выполняют весь процесс стирки, полоскания, отжима и сушки белья. Примеры можно приводить бесконечно.

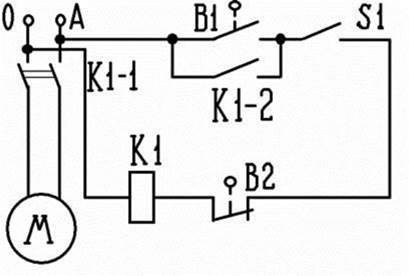

По своей сути, все схемы автоматики повторяют схему обычного магнитного пускателя, в той или иной степени улучшая его быстродействие или чувствительность. В уже известную схему пускателя вместо кнопок «ПУСК» и «СТОП» вставляем контакты В1 и В2, которые срабатывают от различных воздействий, например, температуры и получим автоматику холодильника.

При повышении температуры включается компрессор и гонит охладитель в морозилку. Когда температура опустится до нужного (заданного) значения, другая такая кнопка отключит насос. Выключатель S1 в этом случае играет роль ручного выключателя, для выключения схемы, например, на время технического обслуживания.

Эти контакты называются «датчиками» или «чувствительными элементами». Датчики имеют различную форму, чувствительность, возможности настройки и назначение. Например, если перенастроить датчики холодильника и, вместо компрессора подключить обогреватель, то получится система поддержания тепла. А, подключив светильники - получим систему поддержания освещенности.

Таких вариаций может быть бесконечно много.

В целом, назначение системы определяется назначением датчиков. Поэтому в каждом отдельном случае применяются различные датчики. Изучение каждого конкретного чувствительного элемента не имеет большого смысла, так как они постоянно совершенствуются и изменяются. Целесообразнее понять принцип действия датчиков вообще.

Освещение

В зависимости от выполняемых задач освещение делится на следующие виды:

Рабочее освещение - обеспечивает нужную освещенность на рабочем месте.

Охранное освещение - устанавливается вдоль границ охраняемых участков.

Аварийное освещение - предназначается для создания условий безопасной эвакуации людей при аварийном отключении рабочего освещения в помещениях, проходах и лестницах, а также для продолжения работ там, где эти работы останавливать нельзя.

И что бы мы делали без обычной лампочки Ильича? Раньше, на заре электрификации нам светили лампы с угольными электродами, но они быстро перегорали. Позже стали применять вольфрамовые нити, при этом из колб ламп откачивался воздух. Такие лампы работали дольше, но были опасными из-за возможности разрыва колбы. Внутрь колб современных ламп накаливания закачивают инертный газ, такие лампы безопаснее своих предшественниц. Выпускаются лампы накаливания с колбами и цоколями разной формы. Все лампы накаливания имеют ряд преимуществ, обладание которыми гарантирует их использование еще долгое время.

Перечислим эти преимущества:

Компактность;

Способность работать как при переменном, так и постоянном токе.

Не подверженность влиянию окружающей среды.

Одинаковая светоотдача в течение всего срока службы.

Наряду с перечисленными преимуществами эти лампы имеют очень малый срок службы (примерно 1000 часов).

В настоящее время, благодаря повышенной светоотдаче, широкое применение нашли галогенные лампы накаливания трубчатой формы.

Случается, что лампы перегорают неоправданно часто и, казалось бы, без всяких причин. Подобное может происходить из-за резких скачков напряжения в сети, при неравномерном распределении нагрузок в фазах, а также по некоторым другим причинам. Этому «безобразию» можно положить конец, если заменить лампу на более мощную и включить в цепь дополнительный диод, позволяющий снизить напряжение в цепи наполовину. При этом более мощная лампа будет светить так же, как и предыдущая, без диода, но срок её службы увеличится вдвое, а потребление электроэнергии, как и плата за неё, останутся на прежнем уровне.

Трубчатые люминесцентные ртутные лампы низкого давления по спектру излучаемого света делятся на следующие типы: ЛБ - белая. ЛХБ - холодно-белая. ЛТБ - тепло-белая.

ЛД - дневная.

ЛДЦ - дневная, правильной цветопередачи.

Люминесцентные ртутные лампы имеют следующие преимущества:

1. Высокая светоотдача.

2. Большой срок службы (до 10 000 часов).

3. Мягкий свет

4. Широкий спектральный состав.

Наряду с этим люминесцентные лампы имеют и ряд недостатков, таких как:

1. Сложность схемы подключения.

2. Большие размеры.

3. Невозможность применения ламп, предназначенных для переменного тока, в сети постоянного тока.

4. Зависимость от температуры окружающего воздуха (при температуре ниже 10 градусов Цельсия зажигание ламп не гарантируется).

5. Снижение светоотдачи к концу службы.

6. Вредные для глаза человека пульсации (их можно снизить только совместным применением нескольких ламп и использованием сложных схем включения).

Дуговые ртутные лампы высокого давления обладают большей светоотдачей и применяются для освещения больших пространств и площадей. К преимуществам ламп можно отнести:

1. Большой срок службы.

2. Компактность.

3. Устойчивость к условиям внешней среды.

Перечисленные ниже недостатки ламп сдерживают их применение в бытовых целях.

1. В спектре ламп преобладают сине-зеленые лучи, что приводит к неправильному восприятию цвета.

2. Лампы работают только на переменном токе.

3. Лампу можно включить только через балластный дроссель.

4. Длительность загорания лампы при включении доходит до 7 минут.

5. Повторное зажигание лампы, даже после кратковременного отключения, возможно лишь после её, практически полного, остывания (т.е., примерно, через 10 минут).

6. Лампы имеют значительные пульсации светового потока (большие, чем у люминесцентных ламп).

Последнее время все чаще находят применение металлогалоидные (ДРИ) и металлогалоидные зеркальные (ДРИЗ) лампы, имеющие лучшую цветопередачу, а также натриевые лампы (ДНАТ), которые излучают золотисто-белый свет.

Электрическая проводка.

Различают три вида проводки. Открытая - проложенная по поверхностям стен перекрытий и других элементов зданий. Скрытая - проложенная внутри конструктивных элементов зданий, в том числе и под съемными панелями, полами и потолками.

Наружная - проложенная по наружным поверхностям зданий, под навесами, в том числе и между зданиями (не более 4 пролетов по 25 метров, вне дорог и линий электропередачи). При открытом способе проводки необходимо соблюдать следующие требования:

• По сгораемым основаниям под провода кладут листовой асбест толщиной не менее 3 мм с выступанием листа из-за краев провода не менее 10 мм.
