Соединение и оконцевание медных проводов

Соединение, ответвление медных проводов сечением до 10 мм2 рекомендуется выполнять скруткой с последующей пропайкой, причем медные однопроволочные провода

72

площадью сечения до 6 мм , а также многопроволочные с небольшими площадями сечений паяют по скрутке (рис. 13). Жилы с площадью сечения 6-10 мм2 соединяют бандажной пайкой (рис. 14 а), а многопроволочные провода - скруткой с предварительной расплеткой проволок (рис. 14 б). Длина мест соединений скруткой или бандажной пайкой должна составлять не менее 10-15 наружных диаметров соединяемых жил. Паяют свинцовооловянным припоем с использованием флюса на основе канифоли. Применять при пайке медных проводов кислоту и нашатырь не разрешается, так как эти вещества постепенно разрушают места пайки.

Рис. 14. Соединение и ответвление проводов: а - соединение однопроволочных бандажей пайкой; б - соединение многопроволочных проводов скруткой; в - ответвление многопроволочных проводов; г - соединение многопроволочных проводов опрессованием

Соединение опрессовыванием. Широко используют метод соединения медных проводов опрессовыванием (рис. 14 г). Концы проводов зачищают на 25-30 мм, затем обертывают медной фольгой и опрессовывают специальными клещами типа ПК.

Соединение и оконцевание алюминиевых проводов

Алюминиевые жилы проводов соединяют сваркой, пайкой и механическим путем (рис. 15).

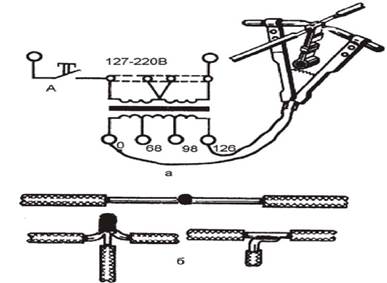

Сваривают алюминиевые провода в специальной формочке при помощи угольных электродов, получающих питание от сварочного трансформатора.

Для пайки алюминиевые провода скручивают (рис. 15 в), а затем место скрутки нагревают в пламени паяльной лампы и пропаивают припоями, составы которых приведены в табл. 14.

Таблица 14. Состав и температура плавления

Название или обозначение при­поя

Состав припоев, %

олово

алю­миний

Припой А ЦО-12 Мосэнерго

припоев

Технология пайки алюминиевых проводов следующая:

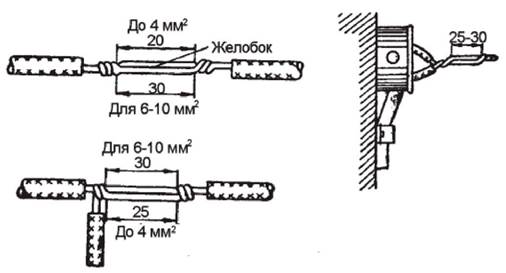

• с концов соединяемых проводов снять изоляцию, после чего оголенные жилы зачистить до металлического блеска и соединить внахлестку двойной скруткой с образованием желобка в месте касания жил. Длина желобка для соединения и ответвления при различных сечениях жил указана на рис. 16;

• соединенные скруткой провода нагреть пламенем газовой горелки и паяльной лампой до температуры, близкой к температуре плавления припоя. После этого желобок протереть (с нажимом) с одной стороны соединения палочкой припоя, введенной предварительно в пламя лампы. В результате трения оксидная пленка сдирается, желобок начинает облуживаться и заполняться припоем по мере прогрева места соединения. Флюса при этом не требуется. Затем облуживают и опаивают желобок с другой стороны соединения. Одновременно протереть и облудить припоем внешние поверхности и места скрутки жил соединяемого участка;

• места пайки соединяемых проводов подчистить, протереть тканью, смоченной бензином, покрыть влагонепроницаемым лаком и заизолировать изоляционной лентой.

Оконцевание проводов выполняют после их прокладки. Однопроволочные провода с

2 2 площадью сечения до 10 мм и многопроволочные с площадью сечения до 2,5 мм присоединяют

к токоприемникам непосредственно. Оголенную жилу при этом вводят под зажимной

контактный винт. Концы многопроволочных проводов скручивают и пропаивают. В

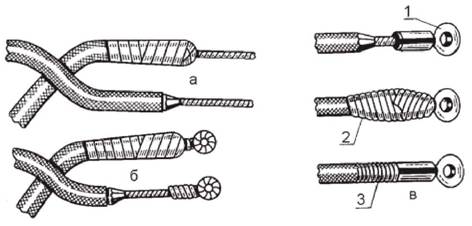

зависимости от типа контакта концу провода может быть придан вид пестика (рис. 17 а) или

колечка (рис. 17 б).

Концы однопроволочных проводов сечением более 10 мм или многопроволочных сечением более 2,5 мм2 снабжают наконечниками (рис. 17 в), которые припаивают или приваривают к жиле, а в некоторых случаях опрессовывают.
