Длина ответвления допускается не более 25 м. При больших расстояниях необходимо устанавливать дополнительную промежуточную опору. Расстояние от проводов ответвления до поверхности земли и проезжей части дорог должно быть не менее 6 м. При пересечении непроезжей части дорог расстояние от проводов ответвления до тротуаров и пешеходных дорожек допускается не менее 3,5 м.

При невозможности соблюдения указанных расстояний необходимо устанавливать дополнительную опору или конструкцию на здании.

Для ответвлений от ВЛ к вводам желательно применять изолированные провода и провода с несущим тросом. Допускается применение неизолированных проводов.

Запрещается применять расплетенные провода для ответвлений.

Наименьшие сечения, марки и диаметры проводов для ответвлений см. табл. 19.

Провода ответвлений к вводам должны иметь глухое крепление. В местах ответвлений от ВЛ следует, как правило, применять многошейковые или подставные изоляторы.

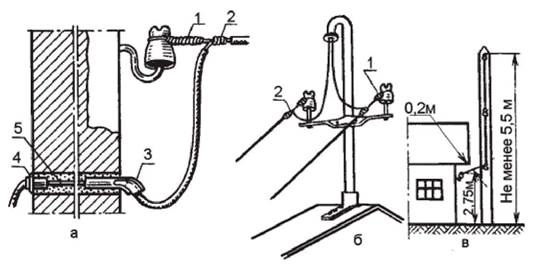

Вводы в здание выполняют изолированным проводом, который прокладывают в полутвердой (резиновой) трубке, и оконцовывают воронкой снаружи и втулкой внутри помещения (рис. 39). Вблизи отвода в помещение устанавливают изолятор, на котором провод со столба укрепляют заглушкой. Изолированный провод ввода соединяют с линейным проводом скруткой. Отверстие для проводов ввода может быть общим, но прокладывают в отдельных

108

трубах. Высота низшей точки подвеса линейных проводов над землей должна быть не меньше 2,75 м. Изолированные провода разрешается прокладывать на высоте 2,5 м от земли. Расстояние между проводами и выступающими частями зданий должно быть не менее 20 см.

Вводы в низкие дачные домики выполняют трубостойкой через крышу. Расстояние от проводов до крыши не должно быть менее 2 м. Стальную трубо-стойку соединяют с заземленным нулевым проводом.

Ввод с подставного столба. В ряде случаев вводы в низкие помещения целесообразно делать с подставного столба, как показано на рис. 39 в. Спуск по столбу в этом случае можно выполнять изолированным проводом на изоляторах или, что лучше, в стальной трубе.

Провода ввода от изоляторов до квартирного щитка должны быть цельными, не иметь соединений и подключаться непосредственно к зажимам электросчетчика.

Кабельные линии электропередач

Силовые кабели на номинальное напряжение переменного тока до 1 кВ изготавливаются с изоляцией из специальной кабельной (сульфатной) бумаги, пропитанной маслоканифольными составами, и с пластмассовой изоляцией.

Основные марки кабелей напряжением до 1 кВ и их технические характеристики приведены в табл. 32.
