Pz

Py

Px spx-px

ppy-py –связь

Рис.4.9. Рис.4.10. Образование s- и p–связей в молекуле О2.

В молекуле N2 образуется две p–связи. Наряду с spx-px–связью и ppy-py–связью образуется вторая ppz-pz–связь. Эта связь образуется в результате перекрывания pz–орбиталей обеих атомов азота имеющих тоже по одному неспаренному электрону с противоположными спинами.

ppz-pz

N spx-px N

ppy-py

p–связь вторичная после s–связи. Она образуется в том случае, когда уже имеется s–связь. Отдельно p–связь между двумя атомами не существует. p–связь как дополнительная менее прочная, чем s–связь. Возможность образования p–связи обеспечивает насыщаемость ковалентной связи и приводит к тому, что между двумя атомами могут быть не только одинарные, но и двойные и тройные связи.

Гибридизация связи. Направленность связи. Геометрическая конфигурация молекул.

Валентными являются электроны не только одного подуровня, орбитали которых имеют одинаковую форму, а и разных подуровней с различной конфигурацией электронных облаков. Например, атомы бария и углерода имеют валентные электроны, находящиеся на 2s и 2p-подуровнях (бор 2s22p1; углерод 2s22p2). В образовании связи принимают участие одновременно s- и p-электронные облака имеющие различные конфигурации. Следовательно, должны образовываться разные по прочности химические связи, т.к. при взаимодействии с другими одинаковыми атомами полнота перекрывания будет разной.

Рассмотрим образование молекулы СН4. В возбужденном атоме углерода валентные электроны располагаются на 2s12p3, т.е. по одному на каждой орбитале. (рис.4.4.).

При взаимодействии атома углерода с водородом образуется четыре ковалентных связи. Перекрывание электронных облаков водорода с р-облаками углерода происходит по полосам р-облаков, а s-облако углерода с s-облаком водорода может перекрываться в любом месте, т.к. все направления равноценны. При этом, площадь перекрывания s-облака у углерода с водородом будет отличаться от площади перекры–

вания р-облаков. Следовательно, в молекуле СН4 один атом водорода будет иметь иную прочность связи, чем остальные три, чего практически не бывает. Все четыре атома водорода в молекуле метана неразличимы, имеют одинаковую энергию связи. Напрашивается вывод: все четыре облака в возбужденном атоме углерода имеют одинаковую форму и плотность. Эта идея привела к возникновению теории гибридизации.

В основе теории гибридизации лежит идея преобразо-

Рис.4.11. Расположение вания электронных облаков центрального атома перед его

валентных электронов взаимодействием с другими атомами. В результате такой

в возбужденном атоме перестройки электронные облака центрального атома раз-

углерода. ные по форме и плотности преобразуются в новые

(гибридные) облака одинаковой формы и плотности.

Так, у атома углерода в результате перестройки s-облако за счет своей плотности и частично плотности р-облаков приобретает форму односторонней гонтели. Аналогично все р-облака за счет своей плотности и остаточной плотности s-облака становятся такими же по форме и плотности.(рис.4.12.).

Pz sp-гибридизация

Py

S

Px

гибридизация ps- гибридизация

ps- гибридизация

ps- гибридизация

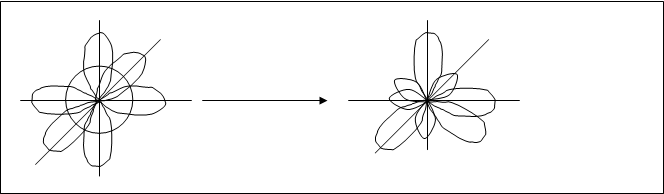

Рис.4.12. Перестройка (гибридизация)-электронных облаков атома углерода.

В данном преобразовании учавствуют одно s-облако и три р-облака, поэтому такая перестройка называется sp3-гибридизацией. Как видно из рис.4.12. в результате гибридизации не только изменяется форма облаков, изменяется также взаимное расположение облаков, увеличиваются углы между новыми (гибридными) орбиталями. Гибридное состояние атома приобретает своеобразную геометрическую конфигурацию, которая и предопределяет геометрическую структуру молекулы.

Н Н

С Н

Н Н С Н

Н

Н

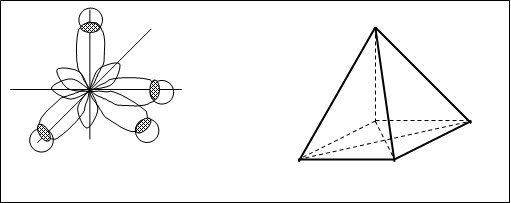

Рис.3.13. Конфигурация молекулы СН4.

После гибридизации атом углерода (рис.4.12.) получил четыре гибридных sp-облака. После взаимодействия с водородом образуется четыре одинаковых сигма sp-гибридных связи. (рис.4.13.). Молекула СН4 приобретает конфигурацию тетраэдра.

Так как гибридные облака имеют большую вытянутость в одну сторону от ядра, чем в другую, то химическая связь, образованная гибридными облаками более прочна, чем связь, образованная отдельными облаками, например, s- и p-облаками. Гибридизация связана с энергетическим выигрышем в результате образования более прочных связей и более симметричного распределения электронной плотности в молекуле.

Рассмотрим другие типы гибридизации. sp-гибридизация. В преобразовании участвуют одно s- и одно р-облако и гибридные sp-облака становятся линейно расположенными (рис.4.14.)

S

sp-гибридизация гибридные облака

P

исходные 1800

облака

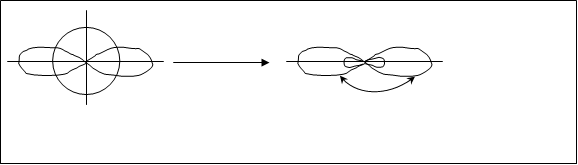

Рис.4.14. Расположение гибридных атомов при sp-гибридизации.

При sp-гибридизации молекулы имеют линейную конфигурацию. Например, молекула BeCl2 (Cl–Be–Cl).

sp2-гибридизация. Перестрой электронных облаков за счет одного s-облака и двух р-облаков, приводит к образованию трех sp2-гибридных облаков, расположенных друг относительно друга под углом 1200.

P

1200

S

P sp2-гибридизация

исходные гибридные

облака облака

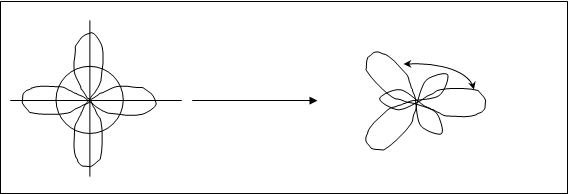

Рис.4.15. Расположение электронных оболочек при sp2-гибридизации.

sp2-гибридизация дает треугольную конфигурацию молекул. Такую конфигурацию имеет, например, молекула BCl3. Cl

B–Cl

Cl

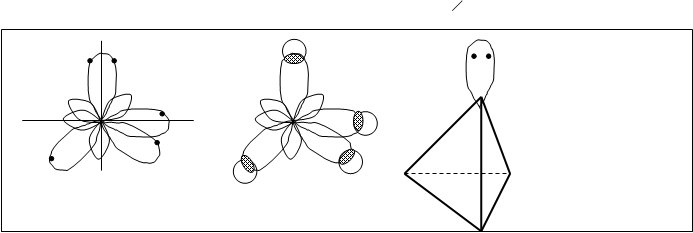

Рис.4.16. sp2-гибриди-

зация азота и пирами-

sp3-гибридное молекула дальная конфигура-

состояние атома азота NH3 ция молекулы NH3.

Рассмотрим молекулы NH3 и Н2О. В молекуле NH3 электронные облака центрального атома азота гибридизированы. Тип гибридизации sp3. Однако во взаимодействие вступили только три гибридных орбитали, содержащих по одному электрону. На четвертой гибридной орбитали находится два электрона и поэтому она во взаимодействии с водородом не участвует. Хотя азот имеет sp3гибридное состояние, но конфигурация молекул не тетраэдрическая, а пирамидальная, образованная как бы за счет p3-гибридных облаков (рис.4.16.).
