Величина коэффициента трения Л определяется по формулам для жидкости в зави­симости от режима её движения или же можно воспользоваться эмпирической формулой ВННИИГаза:

* ^

*

где d- диаметр газопровода в сантиметрах.

11. Безнапорное движение жидкости

При безнапорном движении жидкости часть периметра живого сечения потока жид­кости ограничивается газовой средой, давление в которой равно атмосферному давлению. Типов безнапорных потоков достаточно много, это и безнапорное движение жидкости в трубах, и потоки жидкости в открытых руслах, и т.д. Тем не менее, несмотря на разнооб­разие таких потоков, с точки зрения гидравлики их можно разделить на установившиеся потоки с равномерным движением жидкости и неустановившиеся потоки, часто называе­мые быстротоками. Наибольший интерес для нас играют потоки первой группы, с кото­рыми чаще всего приходится встречаться специалистам горной промышленности. Быст­ротоки, как правило, являются предметом изучения для специальных дисциплин гидро­технического профиля. Поскольку установившиеся потоки жидкости, независимо от их вида совершенно одинаковы, то расчёты параметров таких потоков общие и могут быть продемонстрированы на простом примере.

11.1. Классификация безнапорных потоков

Прежде всего, следует отметить, что сколь-нибудь совершенной и законченной клас­сификации безнапорных потоков отвечающей их многообразию не существует, попыта­емся выделить некоторые типы потоков по их основным признакам.

На начальной стадии разделим все потоки по их происхождению на две группы: ес­тественные (природные) и искусственные (созданные человеком). К потокам первой груп­пы будут относиться все реки и другие природные русла, отличающиеся от рек чаще всего лишь по названию, а не по своей сути.

Аналогичные две группы потоков можно выделить и по роли и назначению потоков: потоки жидкости, используемые как средство транспорта (естественные русла - реки и искусственные русла - каналы) и потоки жидкости как средство транспорта самой же жидкости (водоводы и др. гидротехнические сооружения).

Безнапорные потоки также можно разделить на заглублённые и наземные. К катего­рии заглублённых относятся все виды безнапорных трубопроводов. Среди безнапорных трубопроводов можно выделить трубопроводы из стальных, бетонных, асбоцементных и другого типа труб; по сечению безнапорные трубопроводы можно разделить на круглые,

некруглые и трубопроводы специального сечения.

Среди наземных безна­порных потоков можно вы­ делить гидротехнические системы, сооружаемые из

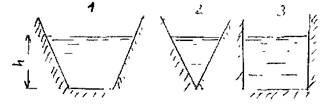

готовых элементов, когда водовод монтируется на трассе и обсаживаемые. При сооруже­нии последних, как правило, предварительно сооружается земляное русло бедующего во­довода (траншея, канава и др.), после чего такое русло обсаживается водоизоляционным материалом во избежание потерь при инфильтрации жидкости в почву. Наиболее часто встечающимися формами сечения таких водоводов являются водоводы трапециевидного (1), треугольного (2) и, реже всего, прямоугольного форм сечения (3).

Подавляющее число наземных потоков являются открытыми, т.е. сообщаются с ат­мосферой, однако, в тех случаях, когда необходимо предотвратить потери транспорти­руемой жидкости от испарения (в странах с жарким климатом), водоводы перекрывают. В ряде случаев водоводы монтируются над поверхностью земли на специальных опорах и мостовых переходах, создавая тем самым акведуки.

И, наконец, можно разделить безнапорные потоки на постоянно действующие и ра­ботающие в сезонном режиме.

11.2. Основные методы гидравлического расчёта безнапорных потоков Равномерное движение жидкости в безнапорном потоке поддерживается за счёт раз­ницы в уровне свободной поверхности между начальным и конечным живыми сечениями потока. Чтобы движение жидкости в потоке было равномерным, должны быть выполнены следующие необходимые условия:

живые сечения потока вдоль всего русла должны быть одинаковыми как по размеру, так и по форме,

уровень свободной поверхности жидкости должен быть параллелен профилю дна русла,

шероховатость стенок русла должна быть одинакова по всей длине русла. При выполнении этих условий гидравлический расчёт сводится в основном к опре­делению расхода в потоке жидкости, а также некоторых параметров потока.

Выделим в потоке жидкости двумя живыми сечениями (1-1 и 2 - 2) от­сек потока длиной /. Центры тяжести сечений будут находиться соответст­венно на уровнях и от произ­вольно выбранной плоскости сравне­ ния О -О и на глубинах соответствен­нои под уровнем свободной по­верхности жидкости. Тогда запишем уравнение Бернулли для этих двух сечений по­тока.

Поскольку по условиям равномерности потокаи, то уравнение

Бернулли примет вид:

t

?

где:

- потери напора по длине отсека потока /. Согласно известному уравнению Шези средняя скорость в живом сечении потока:

Величина скоростного коэффициента Шези С определяется по экспериментальной формуле Маннинга:

где: п - величина шероховатости стенок русла. Или по формуле Павловского:

где: при

при

11.3. Движение жидкости в безнапорных (самотёчных) трубопроводах

Безнапорные самотёчные трубопроводы прокладываются, как правило, в заглублён­ном исполнении. Для строительства таких трубопроводов помимо труб круглого сечения (1) часто используются трубы овоидального (2) и лоткового (3) сечений.

При гидравлическом расчёте безнапорных трубопроводов независимо от вида их сечения при­ ходится решать задачи трёх основных типов:

определение расхода жидкости, про­пускаемого данным трубопроводом,
