Для вычисления степени вакуума в «мёртвой зоне» запишем уравнение Бернулли для двух сечений относительно плоскости сравнения проходящей через ось насадка: А - А и С - С (ввиду малости поперечного размера насадка сечение С - С будем считать «горизон­тальным»,^ плоским):

Величинучасто называют действующим напором, что соответствует

избыточному давлению. Приняв, а0 =ас =1 получим:

Учитывая, что для цилиндрического насадка= 0,82, получим:

Для затопленного цилиндрического насадка все приведенные выше рассуждения ос­таются в силе, только за величину действующего напора принимается разность уровней свободных поверхностей жидкости между питающим резервуаром и приёмным резервуа­ром.

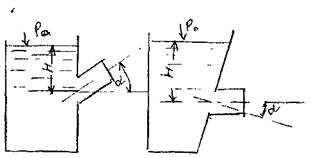

Если цилиндрический насадок расположен под некоторым углом к стенке резервуара

(под углом к вертикальной стенке резер­вуара или горизонтальный насадок к на­клонной стенке резервуара), то коэффи­циент скорости и расхода можно вычис­ лить, вводя соответствующуюпоправку:

где:

Значения коэффициента расхода можно взять из следующей таблицы:

Сходящиеся насадки. Если придать насадку форму конуса, сходящемуся по направ­лению к его выходному отверстию, то такой насадок будет относиться к группе сходящихся конических насадков. Та­кие насадки характеризуются углом конусности а. От ве­личины этого угла зависят все характеристики насадков. Как коэффициент скорости, так и коэффициент расхода увеличиваются с увеличением угла конусности, при угле

» конусности в 13° достигается максимальное значение ко-

эффициента расхода превышающее 0,94. При дальнейшем увеличении угла конусности насадок начинает работать как отверстие в тонкой стенке, при этом коэффициент скоро­сти продолжает увеличиваться, а коэффициент расхода начинает убывать. Это объясняет­ся тем, что уменьшаются потери на расширение струи после её сжатия. Область примене­ния сходящихся насадков связана с теми случаями, когда необходимостью иметь боль­шую выходную скорость струи жидкости при значительном напоре (сопла турбин, гидро­мониторы, брандспойты). - .-. . •

Расходящиеся насадки. Вакуум в сжатом сечении расходящихся насадков больше, чем у цилиндрических насадков и увеличивается с возрастанием угла конусности, что увеличивает расход жидкости. Но с увеличением угла конусности расходящихся насадков возрастает опасность отрыва струи от стенок насадков. Необходимо отметить, что потери энергии в расходящемся насадке больше, чем в насадках других типов. Область примене­ния расходящихся насадков охватывает те случаи, где требуется большая пропускная спо­собность при малых выходных скоростях жидкости (водоструйные насо­сы, эжекторы, гидроэлеваторы и др.)

Коноидальные насадки. В коноидальных насадках вход в насадки выполнен по профилю входящей струи. Это обеспечивает уменьшение потерь напора до минимума. Так значение коэффициентов скорости и расхода в коноидальных цилиндрических насадков достигает 0,97 - 0,99. 7.4. Истечение жидкости через широкое отверстие в боковой стенке. Истечение жидкости через большое отверстие в боковой стенке сосуда отличается от

истечения через малое отверстие тем, что величина напора будет различной для различных площадок в сечении отвер­стия. Максимальным напором будет напор в площадках примыкающих к нижней кромке отверстия. В связи с этим и скорости в различных элементарных струйках проходящих через сечение отверстия также будут неодинаковы В то же время давление во внешней среде, в которую происходит истечение жидкости одинаково и равно атмосферному давлению.

Выделим в площади сечения отверстия малый элемент его сечения высотой dH, рас­положенный на глубине Н под уровнем свободной поверхности жидкости.

Тогда расход жидкости через этот элемент сечения отверстия будет равен:

где Н - глубина погружения центра тяжести элемента площади сечения отвер­стияпод уровень свободной поверхности жидкости. Полный расход жидкости через всё сечение отверстия будет:

Данное выражение будет справедливым, если величиной скоростного напора на сво­бодной поверхности жидкости можно пренебречь.

7.5. Неустановившееся истечение жидкости из резервуаров.

Истечение из резервуара произвольной формы с постоянным притоком. Резервуары являются наиболее распространёнными хранилищами различных жидкостей. К наиболее существенным технологическим операциям с резервуарами относятся операции заполне­ния резервуаров и операции опорожнения. Если операция заполнения никаких существен­ных проблем перед гидравликой не ставит, то опорожнение резервуара может рассматри­ваться как прямая гидравлическая задача.

Пусть, в самом общем случае, имеем резервуар произвольной формы (площадь гори­зонтального сечения резервуара является некоторой функцией его высоты). В резервуар поступает жидкость с постоянным расходом Q0. Задача сводится к нахождению времени

необходимого для того, чтобы уровень жидкости в резервуаре изменился с высоты взлива до. Отметим, что площадь горизонтального сечения резервуара несоизмеримо вели­ка по сравнению с площадью живого сечения вытекающей струи жидкости, т. е величиной скоростного напора в резервуаре можно пренебречь (уровень жидкости в резервуаре ме­няется с весьма малой скоростью).

Величина расхода при истечении жидкости яв­ляется переменной и зависит от напора, т.е. текущей высоты взлива жидкости в резервуаре Уровень жидкости в резервуаре будет подниматься, если и снижаться когда , при притоке

уровень жидкости в резервуаре будет посто­янным. Поскольку движение жидкости при истечении из отверстия является неустановившемся, решение поставленной задачи осуществляется методом смены стационарных состояний. Зафикси­руем уровень жидкости в резервуаре на отметке. Этому уровню будет соответствовать расход жидкости при истечении из отверстия:
