Анализ сополимеризации индена с малеиновым ангидридом
На основании данных таблицы 5.7 построена зависимость ηприв – С, приведенная на рис. 5.7.
Данные определения вязкости для СПЛ 3 приведены в табл. 5.8.

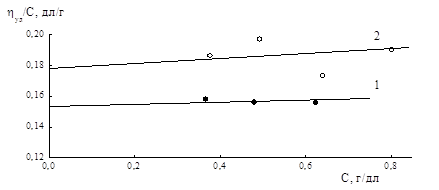

Рисунок 5.7 – Зависимость ηприв – С, растворов в ацетоне (1) и тетрагидрофуране (2) (СПЛ 2)
Таблица 5.8 – Данные определения вязкости растворов сополимера индена с малеиновым ангидридом в ацетоне. Соотношение инден : МА 57:43. Условия получения: [ПБ] = 2 мас. %, [Ti(BuO)4]=5 мольн %, в толуоле, 80ºС (СПЛ 3)
|
Объём жидкости, мл |
Концентрация раствора, г/дл |
Время истечения, с |
ηотн |
ηуд |
ηуд/С., дл/г |
|
8 |
0,7850 |
97,75 |
1,126 |
0,126 |
0.161 |
|
10 |
0,6280 |
96,31 |
1,109 |
0,109 |
0,174 |
|
13 |
0,4831 |
93,90 |
1,081 |
0,081 |
0,168 |
|
17 |
0,3694 |
92,12 |
1,061 |
0,061 |
0,165 |
На основании данных табл.5.8 построена зависимость ηприв - С, приведенная на рис. 5.8.

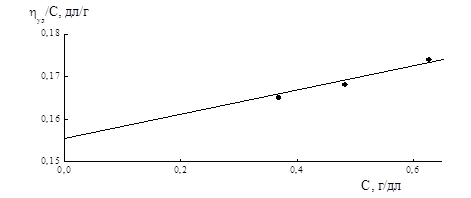

Рисунок 5.8. Зависимость ηуд/С-С раствора сополимера индена с малеиновым ангидридом (СПЛ 3) в ацетоне
Таблица 5.9 – Данные определения вязкости растворов в ТГФ сополимера индена с малеиновым ангидридом(СПЛ 4), полученного из смеси I (см. табл. 5.3)
|
Растворитель |
Объём жидкости, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн. |
ηуд. |
ηуд/С., дл/г |
|
ТГФ |
8 |
0,8098 |
126,53 |
1,0993 |
0,0993 |
0,1226 |
|
10 |
0,6478 |
125,27 |
1,0884 |
0,0884 |
0,1231 | |
|
13 |
0,4983 |
123.31 |
1,0713 |
0,0713 |
0,1290 | |
|
17 |
0,3811 |
122,12 |
1,0610 |
0,0610 |
0,1443 | |
|
ДМСО |
6 |
0,7331 |
106,54 |
1,0679 |
0,0679 |
0,0926 |
|
8 |
0,5498 |
104,41 |
1,0465 |
0,0465 |
0.0846 | |
|
11 |
0,3999 |
103,41 |
1,0365 |
0,0365 |
0,0913 | |
|
15 |
0.2933 |
100,98 |
1,0121 |
0.0121 |
0.0413 |

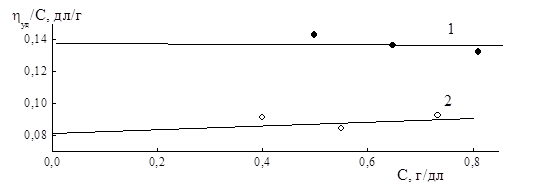

Рисунок 5.9 – Зависимость
для растворов СПЛ 4 в ТГФ (1) и ДМСО (2).
Таблица 5.10 – Данные определения вязкости растворов в ДМСО сополимера, полученного из смеси II (см. табл. 5.3, СПЛ 5)
|
Объём раствора, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн. |
ηуд. |
ηуд/С., дл/г |
|
6 |
0,7331 |
106,54 |
1,0679 |
0,0679 |
0,0926 |
|
8 |
0,5498 |
104,41 |
1,0465 |
0,0465 |
0.0846 |
|
11 |
0,3999 |
103,41 |
1,0365 |
0,0365 |
0,0913 |
|
15 |
0.2933 |
100,98 |
1,0121 |
0.0121 |

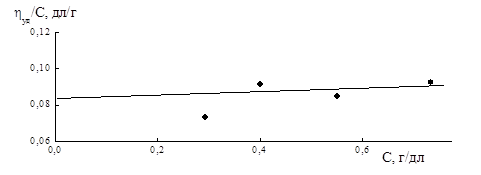

0.0413 |
