Анализ сополимеризации индена с малеиновым ангидридом
5.2 Определение характеристической вязкости полученных продуктов
Вязкость растворов сополимеров индена с малеиновым ангидридом была измерена в хлороформе, ацетоне и ТГФ. Результаты определения приведены в таблицах 5.6, 5.7, 5.8 и 5.9.
По данным табл. 5.6 построены зависимости приведённой вязкости от концентрации растворов сополимера в хлороформе и ацетоне, приведенные на рис. 5.5 и 5.6. Сополимеры, полученные в ДО (смеси I и II, табл. 5.1), как было выяснено, с трудом растворимы в ТГФ и нерастворимы в ацетоне. Поэтому для них определение вязкости было проведено только в растворе ДМСО. Результаты этих определений приведены в табл. 5.6, 5.7 и 5.8 и на рис. 5.9.
Таблица 5.6 – Данные определения вязкости растворов сополимера индена с малеиновым ангидридом в хлороформе и ацетоне. Условия сополимеризации: [ПБ]=2 мас. %, 80 ºС, в растворе толуола (СПЛ 1)
|
Растворитель |
Объём раствора, мл |
Концентрация раствора, г/дл |
Среднее время истечения, с |
ηотн |
ηуд |
ηуд/С., дл/г |
|
Хлороформ |
7 |
0,0555 |
84,5 |
1,109 |
0,109 |
1,982 |
|
9 |
0,043 |
83,2 |
1,091 |
0,091 |
2,068 | |
|
12 |
0,0323 |
82,6 |
1,083 |
0,083 |
2,441 | |
|
16 |
0,0243 |
81,7 |
1,071 |
0,071 |
2,731 | |
|
Ацетон |
8 |
0,8503 |
93,76 |
1,080 |
0.080 |
0,094 |
|
10 |
0,6803 |
92,71 |
1,068 |
0,068 |
0,095 | |
|
13 |
0,5233 |
91,75 |
1,057 |
0,057 |
0,109 | |
|
6 |
0,9001 |
90,82 |
1,046 |
0,046 |
1,1108 | |
|
7 |
0,0870 |
87,54 |
1,0082 |
0,0082 |
0,0943 | |
|
9 |
0,0677 |
87,35 |
1,0060 |
0,0060 |
0,0886 | |
|
12 |
0,0508 |
87,34 |
1,0059 |
0,0059 |
0,1161 |

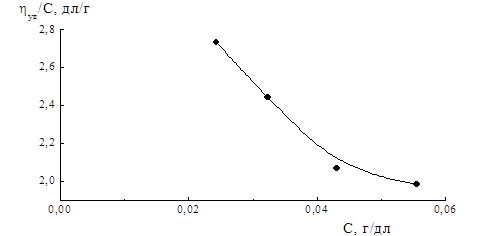

Рисунок 5.5 – Зависимость приведённой вязкости от концентрации раствора сополимера в хлороформе для СПЛ 1. Условия сополимеризации: [ПБ]=2 мас. %, 80 ºС, в растворе толуола
Рисунок 5.6 – Зависимость приведённой вязкости от концентрации растворов сополимера в ацетоне в соотношении инден: МА 90:10 (без комплексообразователя)
Таблица 5.7 – Данные определения вязкости растворов сополимера индена с малеиновым ангидридом в ацетоне и ТГФ. Условия сополимеризации: [ПБ] = 2 мас. %, в толуоле 80 ºС (СПЛ 2)
|
Растворитель |
Объём жидкости, мл |
Концентрация раствора, г/дл |
Время истечения, с |
ηотн |
ηуд |
ηуд/С., дл/г |
|
Ацетон |
8 |
0,7798 |
96,09 |
1,107 |
0,107 |
0,137 |
|
10 |
0,6238 |
95,28 |
1,097 |
0,097 |
0,155 | |
|
13 |
0,4798 |
93,32 |
1,075 |
0,075 |
0,156 | |
|
17 |
0,3669 |
91,85 |
1,058 |
0,058 |
0,158 | |
|
Тетрагидрофуран |
8 |
0,8006 |
132.57 |
1,152 |
0,152 |
0,190 |
|
10 |
0,6405 |
127,87 |
1,111 |
0,111 |
0,173 | |
|
13 |
0,4927 |
126,29 |
1,097 |
0,097 |
0,197 | |
|
17 |
0,3768 |
123,21 |
1,070 |
0,070 |
0,186 |
