Для уплотнения мест соединения между впускным трубопроводом и головками цилиндров устанавливают прокладки.

Выпускные трубопроводы. Они служат для отвода отработавших газов из цилиндров двигателя, выполнены отдельно и прикреплены с наружной сторон головок цилиндров.

Для уменьшения сопротивления проходу горючей смеси и отработавших газов каналы впускных и выпуск­ных трубопроводов изготовляют более корот­кими и с плавными переходами. Уплотняют выпускные трубопроводы при помощи металлоасбестовых прокладок, а крепят их на шпильках с гайками.

Подогрев горючей смеси. Процесс приготовления горю­чей смеси не заканчивается в смесительной камере кар­бюратора, а продолжается во впускном трубопроводе и цилиндрах двигателя. Для лучшего испарения топлива во время работы двигателя впускной трубопровод подогре­вается. Подогрев впускного трубопровода особенно необ­ходим при эксплуатации автомобиля в холодное время и в момент пуска его двигателя. Однако чрезмерный подо­грев горючей смеси нежелателен, так как при этом объем смеси увеличивается, а весовое наполнение цилиндров уменьшается.

В двигателе ЗИЛ-130 подогрев горю­чей смеси происходит за счет тепла, отдаваемого цирку­лирующей жидкостью в полости охлаждения впускного трубопровода. При пуске этих двигателей в условиях низких температур возможен подогрев впускного трубо­провода за счет пролива горячей воды через систему охлаждения.

-Система зажигания:

Сжатая рабочая смесь в цилиндре двигателя зажигается электрическим разрядом — искрой, образующейся между электродами свечи зажигания. Для образования элек­трического разряда в условиях сжатой рабочей смеси необходимо напряжение не менее 12—16 кВ.

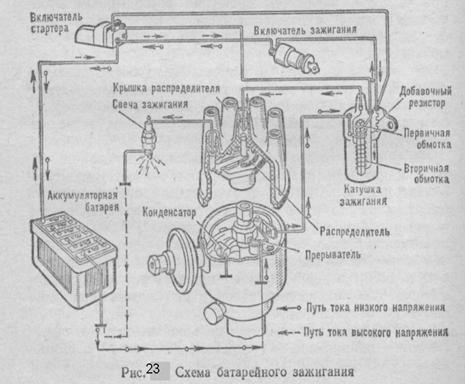

Преобразование тока низкого напряжения в ток высо­кого напряжения и распределение его по цилиндрам двигателя осуществляется приборами зажи­гания. Система зажигания состоит из источ­ников тока низкого напряжения, катушки зажигания, прерывателя-распределителя, конденсатора, свечей за­жигания, включателя зажигания и проводов низкого и высокого напряжений (рис. 23). В системе зажигания имеется две цепи — низкого и высокого на­пряжения.

Цепь низкого напряжения питается от аккумуляторной батареи или от генератора. В эту цепь, кроме источников тока, последовательно включены включатель зажигания, первичная обмотка катушки зажигания с добавочным резистором и прерыватель.

Цепь высокого напряжения состоит из вторичной об­мотки катушки зажигания, распределителя, проводов высокого напряжения, свечей зажигания.

Образование тока высокого напряжения в катушке зажигания основано на принципе взаимоиндукции. При включенном выключателе зажигателя и сомкнутых кон­тактах прерывателя ток от аккумуляторной батареи или генератора поступает на первичную обмотку ка­тушки зажигания, вследствие чего вокруг нее образуется магнитное поле. При размыкании контактов прерывателя ток в первичной обмотке катушкн зажигания и магнитный поток вокруг нее исчезают. Исчезающий магнитный поток пересекает витки вторичной и первичной обмоток катушки зажигания и в каждом из них возникает неболь­шая э. д. с. Благодаря большому числу витков вторич­ной обмотки, последовательно соединенных между собой, общее напряжение на ее концах достигает 20 . 24 кВ. От катушки зажигания, через провод высокого напря­жения, распределитель и провода ток высокого напряже­ния поступает к свечам зажигания, в результате чего между электродами свечей возникает искровой разряд, зажигающий рабочую смесь.

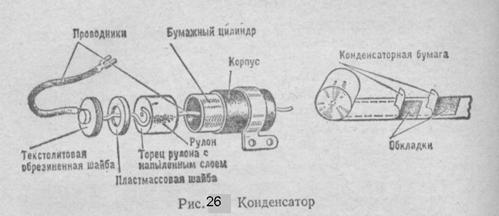

Э. д. с. самоиндукции, возникающая в первичной обмотке катушки зажигания, достигает 200 . 300 В, что вызывает замедление исчезновения магнитного потока, появление самой искры между контактами прерыва­теля. Для предотвращения этого явления параллельно контактам прерывателя установлен конденсатор.

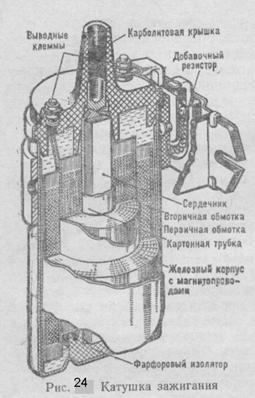

Катушка зажигания служит для преобразования тока низкого напряжения в ток высокого напряжения (с 12 В 3—24 кВ). Она состоит из следующих основных частей (рис. 24): сердечника, первичной обмотки из 250 .400 ков толстого изолированного медного провода диа­метром 0,8 мм, картонной трубки, вторичной обмотки . 25 тыс. витков тонкого провода диаметром 0,1 мм, железного корпуса с магнитопроводами, карболитовой крышки, клемм и добавочного резистора. Вторичная обмотка расположена под первичной и отделена от нее слоем изоляции. Концы первичной обмотки выведены на клеммы карболитовой крышки. Один конец вторичной обмотки соединен е первичной обмоткой, а второй выведен а центральную клемму карболитовой крышки.

Сердечник изготовляют из отдельных изолированных друг от друга полосок трансформаторной стали, чтобы уменьшить образование вихревых токов. Ниж­ний конец сердечника установлен в фарфоро­вый изолятор. Внутри катушка зажигания за­полнена трансформатор­ным маслом.

Добавочный резистор состоит из спирали, ке­рамических гнезд и двух шин. Сопротивление колеблется от 0,7 до 40 Ом. Один конец резистора соединен шиной с клем­мой ВК, а другой — с ВКБ.

При малой частоте вращения коленчатого вала двигателя контакты прерывателя продолжи­тельное время находят­ся в замкнутом состоя­нии, сила тока в пер­вичной цепи возрастает, резистор нагревается, увеличивается сопротивление в це­пи, в катушку зажигания поступает ток небольшой силы, этим она предохраняется от перегрева.

Когда частота вращения коленчатого вала двигателя увеличивается, время сомкнутого состояния контактов уменьшается, сила тока в первичной цепи уменьшается, нагрев и сопротивление добавочного резистора умень­шаются, что препятствует понижению напряжения во вторичной цепи.

При включении стартера резистор закорачивается, и пуск двигателя облегчается.

Прерыватель-распределитель. Образование тока высо­кого напряжения и распределение его по цилиндрам дви­гателя для своевременного воспламенения рабочей смеси должно соответствовать порядку работы цилиндров.

Чтобы индуктировать ток высокого напряжения во вторичной обмотке катушки зажигания, необходимо пе­риодически размыкать первичную цепь батарейного за­жигания, что и выполняет прерыватель. Для распределения тока высокого напряжения по цилиндрам соответ­ственно порядку работы двигателя служит распредели­тель. Оба эти прибора объединены в один — прерыватель-распределитель.

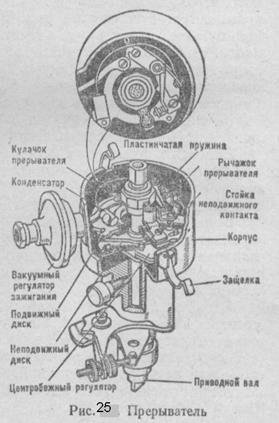

Прерыватель (рис. 25) установлен на двигателе и при­водится в действие от распределительного вала. Основ­ными частями прерывателя является корпус, приводной вал, подвижный диск (на котором размещены изолирован­ный рычажок с контактом и неподвижная стойка с кон­тактом), неподвижный диск, центробежный и вакуумный регуляторы опережения, октан-корректор и кулачок с вы­ступами по числу цилиндров. Кулачок соединен с привод­ным валиком через центробежный регулятор. Контакты прерывателя наплавлены тугоплавким металлом воль­фрамом. Рычажок прерывателя закреплен на диске шарнирно и своим контактом прижимается к неподвижному контакту пружиной. Вращающийся приводной валик кулачками нажимает на текстолитовый выступ рычажка прерывателя и за один оборот разомкнет, а пружина сомкнет контакты столь­ко раз, сколько имеется выступов на кулачке.
