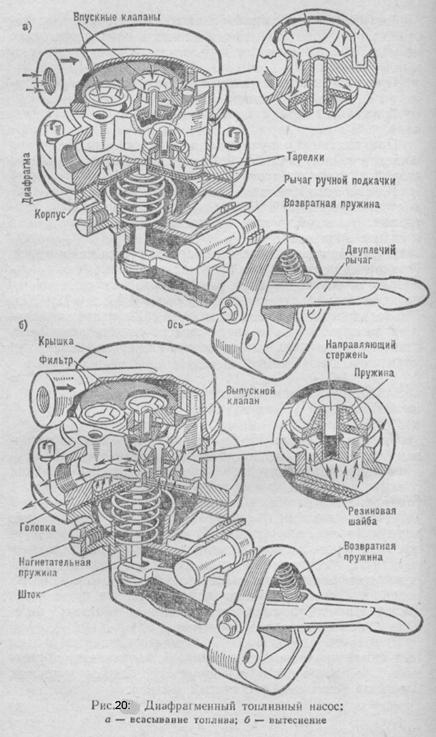

Для уменьшения пульсации топлива над нагнетатель­ным клапаном имеется воздушная камера. При работе насоса в этой камере создается давление, благодаря ко­торому топливо подается к карбюратору равномерно. Производительность топливного насоса рассчитана на работу с максимальным расходом топлива, однако в дей­ствительности количество подаваемого топлива должно быть меньше производительности насоса.

При заполненной поплавковой камере игольчатый клапан закрывает отверстие в седле и в топливопроводе, идущем от насоса к карбюратору, создается давление, которое распространяется в полость над диафрагмой. В этом случае диафрагма насоса остается в нижнем по­ложении, так как нагнетательная пружина не может преодолеть создавшееся давление, и двуплечий рычаг под действием эксцентрика и возвратной пружины ка­чается вхолостую.

Для заполнения поплавковой камеры карбюратора топливом при неработающем двигателе служит рычаг ручной подкачки, расположенный сбоку корпуса насоса. Рычаг имеет валик со срезанной частью и возвратную пружину. В отжатом положении срез валика находится над коромыслом и не воздействует на него. При переме­щении рычага ручной подкачки валик краями вырезан­ной части надавливает на внутренний конец двуплечего рычага и перемещает диафрагму вниз.

Рычагом ручной подкачки можно пользоваться тогда, когда эксцентрик освободил наружный конец двуплечего рычага .

Топливные фильтры и отстойники. Топливо, поступаю­щее к жиклерам карбюратора, не должно иметь меха­нических примесей и воды, так как примеси засоряют отверстия жиклеров, а замерзшая в зимнее время вода явится причиной прекращения подачи топлива. Для очистки топлива в системе питания двигателя преду­смотрена установка фильтров и отстойников. Сетчатые фильтры устанавливают в заливных горловинах топлив­ных баков, в корпусе диафрагменного насоса и во входных штуцерах поплавковой камеры карбюратора.

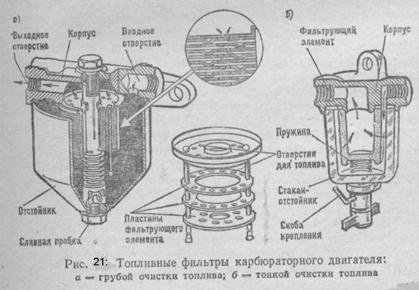

На грузовых автомобилях в систему пита­ния дополнительно включены по два фильтра-отстойника. Один из фильтров-отстойников грубой очистки устанав­ливают у топливного бака. Этот фильтр (рис. 21, а) со­стоит из крышки и съемного корпуса. Внутри корпуса на стойках расположен фильтрующий элемент из набора тонких фильтрующих пластин, имеющих выштампованные выступы высотой 0,05 мм, поэтому между пластинами остается щель шириной 0,05 мм. Топливо из бака посту­пает через входное отверстие в отстойник фильтра. Так как отстойник имеет больший объем, чем топливопровод, скорость поступающего топлива резко снижается, что приводит к осаждению механических примесей и воды.

Топливо, проходя через щели фильтрующего элемента, дополнительно очищается от механических примесей, которые оседают на фильтрующем элементе.

Фильтр тонкой очистки топлива (рис. 21, б) устанав­ливают перед карбюратором. Он состоит из корпуса, стакана-отстойника, фильтрующего элемента с пружиной и зажимом стакана. Фильтрующий элемент может быть выполнен керамическим или из мелкой сетки, свернутой в виде рулона.

Топливо, подаваемое диафрагменным насосом, посту­пает в стакан-отстойник. Часть механических примесей выпадает в виде осадка в стакане-отстойнике, а остальные примеси задерживаются на поверхности фильтрующего элемента.

Фильтр грубой очистки топлива установлен у топлив­ного бака и предназначен для предварительной очистки топлива, поступающего в топливо подкачивающий насос. Состоит он из корпуса, отстойника, крышки с подводя­щими штуцерами, сетчатого фильтрующего элемента, сливной пробки и пробки выпуска воздуха из системы.

Фильтр тонкой очистки топлива предназначен для очистки топлива от мелких частиц. Он состоит из двух колпаков, крышки и двух фильтрующих элементов. В нижней части каждого колпака ввернута сливная пробка. Сменный фильтрующий элемент изготовлен из бумаги. В крышке фильтра имеется сливной клапан, через который сливается часть топлива вместе с воздухом, попавшим в систему низкого давления.

Воздушный фильтр. Автомобиль зачастую эксплуати­руется в условиях сильного запыления воздуха. Пыль, попадая в цилиндры двигателя вместе с воздухом, вы­зывает ускоренный износ как цилиндров, так и поршневых колец. Очистка воздуха, поступающего для приготовле­ния горючей смеси, осуществляется в воздушном фильтре.

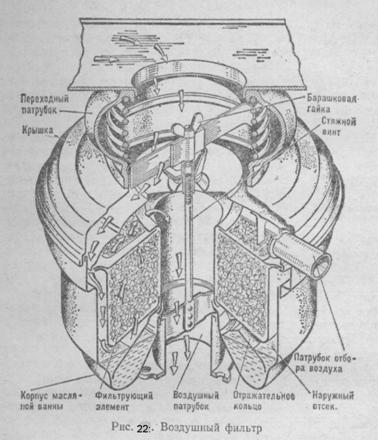

На автомобиле ЗИЛ-130 применяют воз­душные фильтры инерционно-масляного типа. Фильтр (рис. 22) состоит из корпуса масляной ванны, крышки с патрубком, фильтрующего элемента, изготовленного из металлической сетки или капронового волокна, стяжного винта с барашковой гайкой.

Воздух под действием разрежения, создаваемого рабо­тающим двигателем, через патрубок попадает во входную кольцевую щель и, двигаясь по ней вниз, ударяется о масло, к которому прилипают крупные частицы пыли. При дальнейшем движении воздух подхватывает частицы масла и смачивает им фильтрующий элемент. Масло, сте­кающее с фильтрующего элемента, смывает частицы пыли, осевшие на отражателе. Воздух, проходя через фильтрующий элемент, полностью очищается от механи­ческих примесей и по центральному патрубку поступает в смесительную камеру карбюратора.

Фильтр устанавливают при помощи переходного патрубка непосредственно на карбюраторе и соединяют с карбюратором при помощи воздушного патрубка.

Топливный бак. Для хранения запаса топлива, необхо­димого для работы автомобиля, установлен топливный бак. Он состоит из двух половинок, штампованных из листовой стали и соединенных сваркой. Внутри бака, для увеличения жесткости и уменьшения ударов топлива при

его перемещении, установлены перегородки. Бак имеет заливную горловину с пробкой, в которой размещены два клапана, действие которых подобно действию паровоз­душных 'клапанов пробки горловины радиатора. Паровой клапан предотвращает потерю топлива при его испарении, а воздушный — препятствует возникновению разрежения в баке при расходовании топлива.

Топливный бак дизельного автомобиля аналогичен по своему устройству топливному баку автомобиля, работа­ющего на бензине, но в пробке его нет клапанов. Для предупреждения разрежения в, баке при выработке топ­лива, из него в верхней части установлена трубка, сооб­щающая внутреннюю полость бака с атмосферой.

Сверху бака установлен датчик указателя уровня топлива и штуцер с краном и заборной трубкой. Заборная трубка внизу заканчивается сетчатым фильтром. В ниж­ней части бака имеется сливное отверстие, закрываемое резьбовой пробкой.

Вместимость топливного бака автомобиля следующая: ЗиЛ-130—170 л.

Впускные трубопроводы. Подача горючей смеси от карбюратора к цилиндрам двигателя осуществляется через впускной трубопровод.

Впускной трубопровод двигателя ЗИЛ-130 отлит из алюминиевого сплава и закреплен к головкам правого и левого рядов цилиндров. Впускной трубопровод имеет сложную систему каналов, по которым горючая смесь подводится к цилиндрам. Между впуск­ными каналами впускного трубопровода имеется про­странство, сообщенное с полостью охлаждения головок цилиндров.
