На стержне шатуна выштампован номер детали, а на крышке метка. Номер на шатуне и метка на его крышке всегда должны быть обращены в одну сторону. К верхней и нижней головкам шатуна подводится масло: к нижней головке — через канал в коленчатом валу, а к верхней — через прорезь. Из нижней головки шатуна масло через отверстие выбрызгивается на стенки цилиндров.

В двигателях на одной шатунной шейке коленчатого вала закреплено по два шатуна. Для пра­вильной их сборки с поршнями нужно помнить, что ша­туны правого ряда цилиндров собраны с поршнями так, что номер на шатуне обращен назад по ходу автомобиля (см. рис. 3), а левого ряда — вперед, т. е. совпадает с надписью на поршне.

Коленчатый вал воспринимает усилия, передаваемые от поршней шатунами, и преобразует их в крутящий момент, который затем через маховик передается агрега­там трансмиссии.

В двигателе ЗиЛ-130 коленчатый вал стальной.

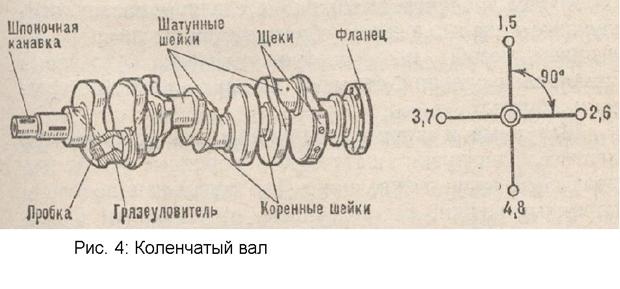

Коленчатый вал (рис. 4) состоит из шатунных и корен­ных шлифованных шеек, щек и противовесов. На перед­нем конце вала двигателей ЗМЗ-53-12 и ЗИЛ-130 имеется углубление для шпонки распределительной шестерни и шкива привода вентилятора, а также нарезное отверстие для крепления храповика; задняя часть вала выполнена в виде фланца, к которому болтами прикреплен маховик. В углублении задней торцовой части коленчатого вала расположен подшипник ведущего вала коробки пере­дач.

Количество и расположение шатунных шеек коленча­того вала зависит от числа цилиндров. В V-образном двигателе количество шатунных шеек в два раза меньше числа цилиндров, так как на одну шатунную шейку вала установлено по два шатуна — один левого и другой пра­вого рядов цилиндров.

Шатунные шейки коленчатого вала многоцилиндровых двигателей выполнены в разных плоскостях, что необхо­димо для равномерного чередования рабочих тактов в разных цилиндрах.

В восьмицилиндровых V-образных двигателях коленча­тые валы имеют по четыре шатунные шейки, расположен­ные под углом в 90°.

В двигателе число коренных шеек колен­чатого вала на одну больше, чем шатунных, т. е. каждая шатунная шейка с двух сторон имеет коренную. Такой коленчатый вал называют полноопорным.

Коренные и шатунные шейки коленчатого вала соединены между собой щеками.

Для уменьшения центробежных сил, создаваемых кривошипами, на коленчатом валу выполнены противо­весы, а шатунные шейки сделаны полыми. Для повышения твердости и увеличения срока службы поверхность ко­ренных и шатунных шеек стальных валов закаливают нагревом токами высокой частоты.

Коренные и шатунные шейки вала соединены кана­лами (сверлениями) в щеках вала. Зти каналы пред­назначены для подвода масла от коренных подшипников к шатунным.

В каждой шатунной шейке вала имеется полость, которая выполняет роль грязеуловителя. Сюда поступает масло от коренных шеек. При вращении вала частицы грязи, находящиеся в масле, под действием центробежных сил отделяются от масла и оседают на стенке грязеулови­теля, а к шатунным шейкам поступает очищенное масло. Очистка грязеуловителей осуществляется через завер­нутые в их торцах резьбовые пробки только при раз­борке двигателя.

Перемещение вала в продольном направлении огра­ничивается упорными сталебаббитовыми шайбами, кото­рые расположены по обе стороны первого коренного под­шипника или четырьмя сталеалюминиевыми полуколь­цами, установленными в выточке задней коренной опоры . В местах выхода коленчатого вала из кар­тера двигателя имеются сальники и уплотнители, пред­отвращающие утечку масла.

На переднем конце вала установлен резиновый само­поджимный сальник, а на заднем конце выполнена маслосгонная резьба или маслоотражательный буртик.

В заднем коренном подшипнике сделаны маслоулови-тельные каналы, в которые сбрасывается масло с маслосгонной резьбы или маслоотражательного буртика и установлен сальник, состоящий из двух кусков асбесто­вого шнура.

Шатунные и коренные подшипники. В работающем двигателе нагрузки на шатунные и коренные шейки ко­ленчатого вала очень велики. Для уменьшения трения коренные шейки, как и шатунные, расположены в под­шипниках скольжения, которые выполнены в виде вкладышей, аналогичных шатунным. Вкладыши каждого ко­ренного или шатунного подшипника состоят из двух половинок, устанавливаемых в нижней разъемной головке шатуна и в гнезде блока и крышке коренного подшипника. От провертывания вкладыши удерживаются выступом, входящим в паз шатунного или коренного подшипника. Крышки коренных подшипников закреплены при помощи болтов и гаек, которые для предотвращения от само­отвертывания зашплинтованы проволокой либо засто­порены замковыми пластинами.

Маховик уменьшает неравномерность работы двига­теля, выводит поршни из мертвых точек, облегчает пуск двигателя и способствует плавному троганию автомобиля с места. Маховик изготовлен в виде массивного чугунного диска и прикреплен к фланцу коленчатого вала болтами с гайками. При изготовлении маховик балансируется вместе с коленчатым валом. Для предотвращения нару­шения балансировки при разборке двигателя маховик установлен на несимметрично расположенные штифты или болты.

Картер двигателя, отлитый заодно с блоком цилин­дров, является базисной (основной) деталью. К картеру крепятся детали кривошипно-шатунного и газораспре­делительного механизмов. Для повышения жесткости внутри картера выполнены ребра, в которых расточены гнезда коренных подшипников коленчатого вала и опор­ных шеек распределительного вала.

Снизу картер закрыт поддоном, выштампованным из тонкого стального листа.

Поддон является резервуаром для масла и в то же время защищает детали двигателя от пыли и грязи. В нижней части поддона предусмотрено отверстие для выпуска масла, закрываемое резьбовой пробкой. Поддон прикреплен к картеру болтами. Чтобы не было утечки масла, между поддоном и картером установлены прокладки и резиновые уплотнители.

-газораспределительный механизм:

В двигателях внутреннего сгорания своевременный впуск в цилиндры свежего заряда горючей смеси и выпуск отработавших газов обеспечивается газораспределитель­ным механизмом.

На двигателе ЗиЛ-130 установлен газораспре­делительный механизм с верхним расположением клапанов.

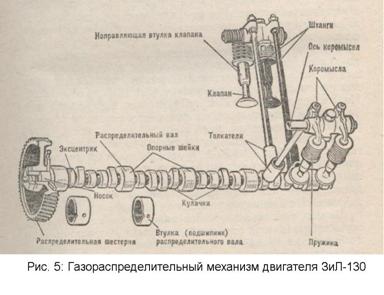

Газораспределительный механизм состоит из распре­делительных шестерен, распределительного вала, толка­телей, штанг, коромысел с деталями крепления, клапанов, пружин с деталями крепления и направляющих втулок клапанов (рис. 5).

Распределительный вал расположен между правым и левым рядами цилиндров.

При вращении распределительного вала кулачок на­бегает на толкатель и поднимает его вместе со штангой. Верхний конец штанги надавливает на регулировочный винт во внутреннем плече коромысла, которое, проверты­ваясь на своей оси, наружным плечом нажимает на стер­жень клапана и открывает отверстие впускного или вы­пускного канала в головке цилиндров. В рассматривае­мых двигателях распределительный вал действует на толкатели правого и левого рядов цилиндров.
