Для охлаждения масла и предотвращения его раз­жижения в систему смазки двигателей включен масляный радиатор, который состоит из двух бачков и горизонталь­ных трубок, расположенных между ними. Для увеличе­ния поверхности охлаждения и повышения жесткости радиатора трубки скреплены металлическими ребрами. На автомобиле ЗИЛ-130 масляный радиатор выполнен в виде трубчатого змеевика с оребрением для увеличения поверхности теплоотдачи.

Масляный радиатор оказывает сравнительно неболь­шое сопротивление прохождению масла, в результате чего давление в системе может снизиться и подача масла к тру­щимся поверхностям уменьшится.

Для предотвращения этого явления масляный радиатор двигателя включается краном, перед которым установлен предохранительный клапан, перекрывающий доступ ма­сла в радиатор при понижении давления в системе ниже 0,1 МПа.

Маслопроводы выполнены в виде латунных или проре­зиненных трубок, соединяющих отдельные участки системы смазки и каналов, высверленных в блоке цилиндров, коленчатом валу, шатунах, осях коромысла, в коромыс­лах, корпусах фильтров и др.

Маслоналивные патрубки расположены сверху или сбоку двигателя и соединены с поддоном картера непо­средственно через маслоналивную трубку. Маслоналивные патрубки имеют воздушные фильтры.

Контроль за уровнем масла в двигателе осуществляют масломерной линейкой, имеющей отметки «О» и «Полно». Необходимо следить, чтобы уровень масла был у отметки «Полно».

Вентиляция картера двигателя, В картере работаю­щего двигателя через зазоры между зеркалом цилиндра и кольцами проникают пары топлива и отработавшие газы. Пары топлива конденсируются и разжижают смаз­ку, а отработавшие газы, содержащие в себе пары воды и сернистые соединения, также отрицательно влияют на качество масла и уменьшают срок его службы. Удаляют прорвавшиеся в картер пары топлива и газы при помощи системы вентиляции картера.

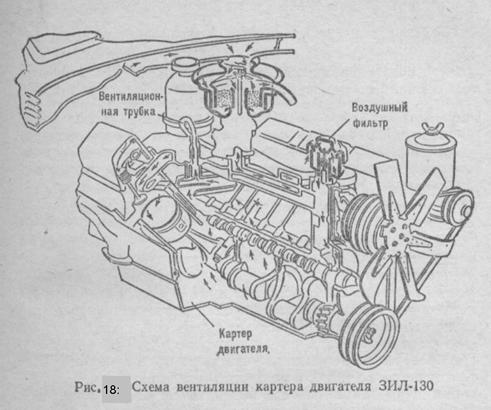

В двигателе ЗИЛ-130 применена принудительная вен­тиляция картера (рис. 18). Чистый воздух попадает в кар­тер двигателя через воздушный фильтр, объединенный с маслоналивным патрубком. Из патрубка воздух попадает в картер распределительных шестерен и в картер двига­теля. Отсасываемый воздух проходит через уловитель, где отделяются частицы масла, затем через клапан и трубку попадает в центральную часть впускного трубопро­вода.

При работе двигателя с прикрытым дросселем под действием большого разрежения во впускном трубопро­воде клапан поднимается, верхняя ступенчатая часть клапана входит в отверстие штуцера и уменьшает про­ходное сечение канала. Это сделано для того, чтобы умень­шить подсос постороннего воздуха и дать возможность двигателю устойчиво работать на холостом ходу. При работе с полностью открытым дросселем разрежение во впускном трубопроводе падает и клапан под действием собственного веса опускается вниз, открывая полностью проходное сечение канала.

-Система питания:

Приборы системы питания. Все двигатели, работаю­щие на бензине, имеют принципиально одну и ту же си­стему питания и работают на горючей смеси, состоящей из паров топлива и воздуха. В систему питания входят приборы, предназначенные для хранения, очистки и подачи топлива, приборы очистки воздуха и прибор, служащий для приготовления горючей смеси из паров топ­лива и воздуха.

Топливо помещается в топливном баке, вместимость которого достаточна для работы автомобиля в течение одной смены. Топливный бак грузового автомобиля расположен сбоку автомобиля на раме.

Из топливного бака топливо поступает к топливным фильтрам-отстойникам, в которых от топлива отделяются механические примеси и вода. Фильтр-отстойник расположен на раме у топливного бака. Подачу топлива из бака через фильтр тонкой очистки к карбюратору осуществляет топливный насос, расположен­ный на картере двигателя» между рядами цилиндров сверху двигателя .

Приготовление необходимой горючей смеси из топлива и воздуха происходит в карбюраторе, установленном сверху двигателя на впускном трубопроводе. Воздух, по­ступающий для приготовления горючей смеси в карбюра­тор, проходит очистку от пыли в воздушном фильтре, расположенном непосредственно на карбюраторе или сбоку двигателя. В этом случае воздушный фильтр соединен с карбюратором патрубком.

Все приборы подачи топлива соединены между собой металлическими трубками — топливопроводами, которые крепятся к раме или кузову автомобиля, а в местах пере­хода от рамы или кузова к двигателю — шлангами из специальных сортов бензостойкой резины.

Карбюратор соединен с впускными каналами головки цилиндров двигателя при помощи впускного трубопро­вода, а выпускные каналы соединены с выпускным трубо­проводом, последний при помощи трубы соединен с глу­шителем шума выпуска отработавших газов.

Чтобы предотвратить возможность работы двигателя с чрезмерно большой частотой вращения коленчатого вала, в систему питания грузовых автомобилей включен ограничитель частоты вращения коленчатого вала.

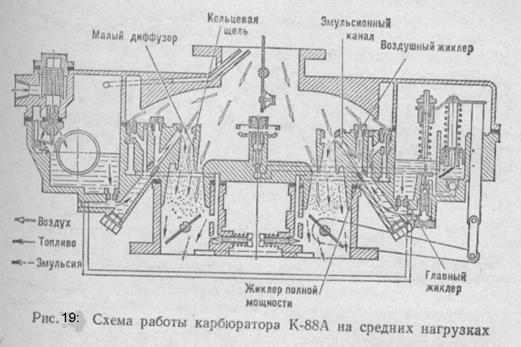

Карбюратор К-88АМ двигателя ЗИЛ-130 имеет две смесительные камеры, каждая из которых обслуживает четыре цилиндра. При работе двигателя на средних нагрузках топливо из поплавковой камеры поступает через главные жиклеры, а затем через жиклеры полной мощности в эмульсионные каналы (рис. 19). В этих кана­лах к топливу подмешивается воздух, поступающий из воздушных жиклеров и жиклеров системы холостого хода. Образовавшаяся эмульсия попадает в смесительные камеры через кольцевые щели малых диффузоров. Под­держание постоянного состава обедненной смеси проис­ходит за счет торможения топлива воздухом.

Топливный насос. На автомобилях карбюратор распо­ложен выше топливного бака и подача топлива осу­ществляется принудительно. Для принудительной подачи топлива из бака к карбюратору на двигателе установлен топливный насос диафрагменного типа.

Насос (рис. 20) состоит из трех основных частей! корпуса, головки и крышки. В корпусе на оси размещен двуплечий рычаг с возвратной пружиной и рычаг ручной подкачки. Между корпусом и головкой насоса закреп­лена диафрагма, собранная на штоке, имеющем две тарелки. Двуплечий рычаг воздействует на шток через текстолитовую упорную шайбу. Под диафрагмой уста­новлена нагнетательная пружина.

В головке насоса расположены два впускных и один выпускной клапаны. Клапаны имеют направляющий стер­жень, резиновую шайбу и пружину. Сверху впускных клапанов расположен сетчатый фильтр.

Топливный насос диафрагменного типа приводится в действие непосредственно от эксцентрика распредели­тельного вала .

При набегании эксцентрика или штанги на наружный конец двуплечего рычага внутренний конец его, переме­щаясь, прогибает диафрагму вниз и над ней создается разрежение (см. рис. 20, а). Под действием создавшегося разрежения топливо из бака поступает по трубопроводу к впускному отверстию насоса и проходит через сетчатый фильтр к впускным клапанам, при этом нагнетательная пружина насоса сжимается. Когда выступ эксцентрика сходит с наружного конца двуплечего рычага, диафрагма под действием нагнетательной пружины перемещается вверх и в камере над ней создается давление. Топливо вытесняется через нагнетательный клапан в выпускной канал и затем по трубке в поплавковую камеру карбю­ратора (см. рис. 20, б).
