Размыкание первич­ной цепи катушки за­жигания вызывает ис­чезновение магнитного потока, пересекающего не только витки вто­ричной обмотки, а и первичной, вследствие чего в них индуктирует­ся ток самоиндукции на­пряжением 200 . 300 В. Этот ток, замедляя ис­чезновение тока в пер- приводит к уменьшению э. д. с. во вторичной цепи. Ток самоиндукции также приводит к интенсивно­му искрению между контактами прерывате­ля и их разрушению. предотвратить воздействие э. д. с. самоиндукции, применяют конденсатор. Конденсатор включен параллельно контак­там прерывателя и в момент появления э. д. с. самоин­дукции заряжается, не допуская искрения на контактах. Кроме того, заряженный конденсатор, разряжаясь в об­ратном направлении, приводит к быстрому исчезновению тока в первичной цепи, а следовательно, и магнитного потока, благодаря чему напряжение во вторичной цепи повышается. Конденсатор (рис. 26) состоит из лакирован­ной бумаги, на которую нанесен тонкий слой цинка и олова. Эта бумага является обкладкой конденсатора и свернута в рулон. К торцам рулона припаивается по одному гибкому проводнику. Рулон обернут кабельной бумагой и пропитывается маслом.

Крепится конденсатор на корпусе снаружи или на подвижном диске прерывателя.

Емкость конденсатора 0,17 . 0,25 мкФ. Конденсаторы из металлизированной бумаги обладают способностью самовосстанавливаться при пробое диэлектрика за счет заполнения отверстия маслом.

Большое влияние на работу батарейного зажигания оказывает зазор между контактами прерывателя. Нор­мальная работа батарейного зажигания будет при зазоре между контактами прерывателя в пределах 0,35 . . 0,45мм.

Если зазор будет большим, то время замкнутого состояния контактов уменьшится и сила тока в первичной обмотке катушки зажигания не успеет возрасти до тре­буемого значения и, как следствие этого, э. д. с. вторич­ной цепи не будет достаточной. Кроме того, при большой частоте вращения коленчатого вала будут возникать пере­бои в работе двигателя.

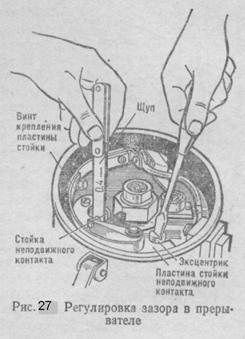

При малом зазоре происходит сильное ис­крение между контакта­ми, их обгорание и, как следствие, перебои на всех режимах работы двигателя. Зазор между контактами прерывате­ля регулируют переме­щением пластины со стойкой неподвижного контакта и при помощи эксцентрика, отвернув предварительно стопор­ный винт (рис. 27). Пос­ле регулировки стопор­ный винт нужно завер­нуть. Замеряют зазор при полностью разомк­нутых контактах пла­стинчатым щупом.

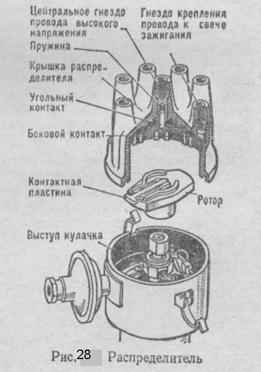

Распределитель уста­новлен сверху на кор­пусе прерывателя и со­стоит из ротора и крышки (рис. 28). Ротор изготовлен в виде гриб­ка из карболита, сверху в него вмонтирована контактная пластина. Крепится ротор на вы­ступе кулачка. Крышка распределителя изготов­лена также из карболи­та. На наружной ее части по окружности выполнены гнезда по числу цилиндров, в ко­торые вставляются про­вода, присоединяемые к свечам зажигания. В крышке размещено цент­ральное гнездо для крепления провода высокого напряжения от катуш­ки зажигания. Внутри, про­тив каждого гнезда, располо­жены боковые контакты, а в центре — угольный контакт с пружиной для соединения центрального гнезда с плас­тиной ротора.

Крепится крышка на корпусе прерывателя двумя пру­жинными защелками. Ротор, вращающийся вместе с кулачком, соединяет поочередно центральный контакт с бо­ковыми контактами, замыкая цепь высокого напряжения через свечи тех цилиндров, где в данный момент должно происходить воспламенение рабочей смеси.

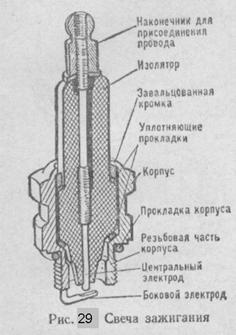

Свечи зажигания. Электрический разряд — искра — образуется в цилиндре между электродами свечи зажи­гания. Свеча (рис. 29) состоит из центрального электрода с изолятором (сердечник свечи) и стального корпуса, в ко­тором он крепится. Корпус имеет нарезную ввернутую часть, которой свеча ввернута в нарезное отверстие го­ловки цилиндров двигателя, в нижней части корпуса имеется один боковой электрод. В верхней части корпус свечи зажигания имеет грани под ключ. Центральный электрод с изолятором завальцован в корпусе свечи. Для уплотнения между кромками корпуса и буртиком изолятора проложены уплотняющие прокладки. На цен­тральном электроде сверху установлен наконечник для крепления провода высокого напряжения

Для обеспечения нормальных условий работы свечи зажигания необходимо, чтобы температура нижней части изолятора была в пределах 500 . 600 'С, при которой сгорает нагар и очищается свеча.

Тепловая характеристика свечи зажигания зависит от длины нижней части изолятора и условий его охлажде­ния. Чрезмерный нагрев свечи приводит к калильному зажиганию и разрушению изолятора, а переохлажде­ние — к забрызгиванию электродов свечи маслом и на­гару.

Выбирают свечи зажигания для двигателя по их обозначениям, где указаны диаметр нарезной части, длина нижней части изолятора и материал изолятора. Диаметр нарезной части обозначается буквами М и А, где М соот­ветствует диаметру 18 мм и А—14 мм. Цифрой обозначе­но калильное число. Длина резьбовой части обозначается буквами Н — 11 мм, Д— 19 мм. Если буквы нет, то длина вверткой части равна 12 мм. Буква «В» обо­значает, что выступает нижняя часть изолятора, а «Т» — что герметизация изолятора выполнена терыоцементсм.

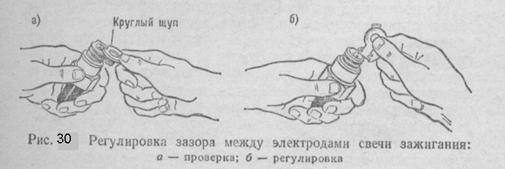

На двигателях автомобилей ЗиЛ-130 устанавливают свечи АИ, где буква А обозначает, что диаметр резьбы 14 мм, цифра 11 указывает калильное число, длина вверткой части корпуса — 12 мм. Большое влияние на работу свечи зажигания оказывает зазор между центральным и боковым электродами. Заводы рекомендуют зазоры 0,85 . 1,00 мм. Уменьшение зазора против нормы вызывает обильное нагарообразование на электродах свечи зажигания и перебои в ее работе. При большем зазоре из-за повышения сопротивления ухуд­шаются условия искрообразования, отчего также будут возникать перебои в работе двигателя. Регулируют за­зор подгибанием бокового электрода, а его размер про­веряют круглым щупом (рис 30). Центральный электрод подгибать нельзя так как разрушается керамическая изоляция и свеча зажигания отказывает в работе.

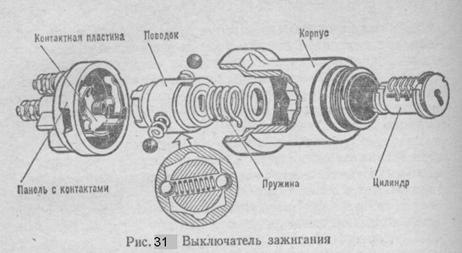

Выключатель зажигания. Включение и выключение приборов батарейного зажигания и других потребителей электрического тока осуществляется при помощи выклю­чателя зажигания. Он (рис. 31) состоит из двух частей; замка с ключом и электрического выключателя. Замок состоит из корпуса, цилиндра, пружины и поводка. В задней части корпуса замка расположен выключатель, состоящий из контактной пластины с тремя выступами и панели с тремя контактными винтами.

В автомобиле ЗиЛ-130 ключ имеет три положения: первое (головка ключа расположена верти­кально) — зажигание выключено; второе (поворот ключа по часовой стрелке) — зажигание включено, третье (пово­рот ключа до отказа) — включены зажигание и стартер. Во всех случаях вместе с зажиганием включаются кон­трольно-измерительные приборы.
