Газораспределительный механизм с верхним располо­жением клапанов дает возможность улучшить форму ка­меры сгорания, наполнение цилиндров и условия сгора­ния рабочей смеси. Лучшая форма камеры сгорания позволяет повысить также степень сжатия, мощность и экономичность двигателя.

Распределительный вал (см. рис. 5) служит для открытия клапанов в определенной последовательности в соответствии с порядком работы двигателя.

Распределительные вал отливают из специального чугуна или отковывают из стали. Устанавливают его в отверстия стенок и ребрах картера. Для этой цели на валу имеются цилиндрические шлифованные опорные шейки. Для уменьшения трения между шейками вала и опорами в отверстия запрессовывают втулки, внутрен­няя поверхность которых покрыта антифрикционным слоем.

На валу, помимо опорных шеек, имеются кулачки — по два на каждый цилиндр, шестерня для привода мас­ляного насоса и прерывателя-распределителя и эксцентрик для привода топливного насоса.

От переднего торца распределительных валов двига­теля ЗИЛ-130 приводится в действие датчик пневмоцентробежного ограничителя частоты вращения ко­ленчатого вала двигателя. Трущиеся поверхности распре­делительного вала для уменьшения износа подвергнуты закалке с помощью нагрева током высокой частоты.

Привод распределительного вала от коленчатого вала осуществляется при помощи шестеренчатой передачи. Для этой цели на переднем торце коленчатого вала насажена стальная шестерня, а на переднем конце распределитель­ного вала — чугунная шестерня. Распре­делительная шестерня от провертывания на валу удер­живается шпонкой и закреп­ляется шайбой и болтом, за­вернутым в торец вала. Обе распределительные шестерни имеют косые зубья, вызыва­ющие при вращении вала его осевое смещение.

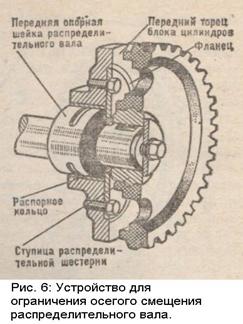

Для предупреждения осе­вого смещения вала при ра­боте двигателя между шестер­ней и передней опорной шей­кой вала установлен фланец, который закреплен двумя болтами к передней стенке блока цилиндров (рис. 6). Внутри фланца на носке вала установлено распорное кольцо, толщина которого несколько больше толщины флан­ца, в результате чего достигается небольшое осевое сме­щение распределительного вала. В четырехтактных двигателях рабочий процесс проис­ходит за четыре хода поршня или два оборота коленча­того вала, т. е. за это время должны последовательно открыться впускные и выпускные клапаны каждого ци­линдра, а это возможно если число оборотов распредели­тельного вала будет в 2 раза меньше числа оборотов колен­чатого вала, поэтому диаметр шестерни, установленной на распределительном валу, делают в 2 раза большим, чем диаметр шестерни коленчатого вала.

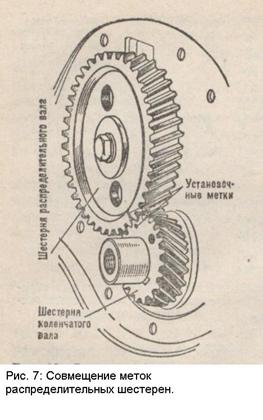

Клапаны в цилиндрах двигателя должны открываться и закрываться в зависимости от направления движения и положения поршней в цилиндре. При такте впуска, когда поршень двигается от в. м. т. к н. м. т., впускной клапан должен быть открыт, а при такте сжатия, рас­ширения (рабочего хода) и выпуска закрыт. Чтобы обеспечить такую зависи­мость, на шестернях га­зораспределительного механизма делают мет­ки: на зубе шестерни коленчатого вала и меж­ду двумя зубьями ше­стерни распределитель­ного вала (рис. 7). При сборке двигателя эти метки должны совпа­дать.

Толкатели предна­значены для передачи усилия от кулачков распределительного ва­ла к штангам.

Штанги передают усилие от толкателей к коромыс­лам и выполнены в виде стальных стержней с закален­ными наконечниками (ЗИЛ-130)

Коромысла передают усилие от штанги к клапану. Изго­товляют их из стали в виде двуплечего рычага, посажен­ного на ось. В отверстие коромысла для уменьшения трения запрессовывают бронзовую втулку. Полая ось закреплена в стойках на головке цилиндров. От продоль­ного перемещения коромысло удерживается сферической пружиной. На двигателях ЗИЛ-130 коро­мысла не равноплечие. В короткое плечо завернут регули­ровочный винт с контргайкой, упирающийся в сфериче­скую поверхность наконечника штанги.

Клапаны служат для периодического открытия и за­крытия отверстий впускных и выпускных каналов в за­висимости от положения поршней в цилиндре и от порядка работы двигателя.

В двигателе ЗиЛ-130 впускные и выпускные ка­налы выполнены в головках цилиндров и заканчиваются вставными гнездами из жаропрочного чугуна.

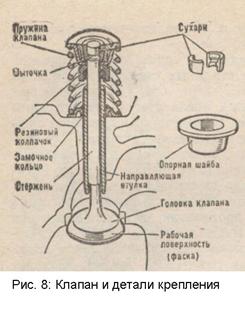

Клапан (рис. 8) состоит из головки и стержня. Го­ловка имеет узкую, скошенную под углом 45 или 30° кромку (рабочая поверхность), называемую фаской. Фаска клапана должна плотно прилегать к фаске седла, для чего эти поверхности взаимно притирают. Головки впускных и выпускных клапанов имеют не­одинаковый диаметр. Для лучшего наполнения цилиндров свежей горючей смесью диаметр головки впускного кла­пана делают большим, чем диаметр выпускного.

-Система охлаждения:

Необходимость системы охлаждения вызывается тем, что детали двигателя, соприкасающиеся с раскаленными газами, при работе сильно нагреваются. Если не охлаждать внутренних деталей двига­теля, то вследствие перегрева может произойти выгорание слоя смазки между деталями и заедание их. Нельзя допускать и переохлаждения двигателя, так как при этом увеличиваются тепловые потери и уменьшается количество полезно используемого тепла, возрастают потери на трение вследствие загустевания смазки, ухудшаются условия смесеобразования, снижается мощность и ухудшается экономичность. Нормальный тепловой режим работы двигателя должен быть в пределах 80—90 °С.

На двигателе ЗиЛ-130 применяют систему жидко­стного охлаждения с принудительной циркуляцией жидко­сти. В качестве теплоносителя применяют воду или спе­циальные незамерзающие смеси — антифризы или тосолы.

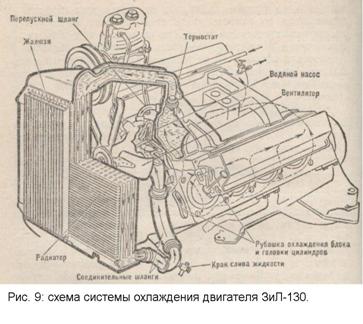

К системе жидкостного охлаждения (рис. 9) отно­сятся: полость охлаждения блока и головок цилиндров, радиатор, водяной насос, вентилятор, жалюзи, термостат, водораспределительная труба, патрубки, шланги, сливные краники.

Охлаждающая жидкость, находящаяся в полости охла­ждения, нагреваясь за счет тепла, образующегося в цилиндре двигателя, поступает в радиатор, охлаждается в нем и возвращается в полость охлаждения. Принудитель­ная циркуляция жидкости в системе обеспечивается водя­ным насосом, а усиленное охлаждение ее — за счет ин­тенсивного обдува радиатора воздухом.

Отдельные детали системы охлаждения соединены трубками и прорезиненными шлангами. Степень охла­ждения регулируется при помощи термостата, жалюзи. Жидкость в систему охлаждения заливают через гор­ловину радиатора или расширительного бачка. Вмести­мость системы охлаждения двигателя автомобиля ЗиЛ-130 —26л. Охлаждающую жидкость выпускают через краники или отверстия, закрываемые резьбовыми коническими пробками, расположенными в нижнем патрубке блока цилиндров и пусковом подогревателе.

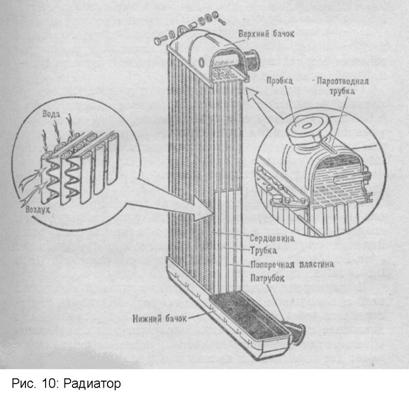

Радиатор отдает воздуху тепло от охлаждающей жидко­сти. Он состоит из сердцевины, верхнего и нижнего бачков и деталей крепления (рис. 10). Сердцевина радиатора выполнена из отдельных вертикальных трубок, между которыми находятся поперечные горизонтальные пла­стины, придающие радиатору жесткость и увеличивающие поверхность охлаждения. Трубки сердцевины радиатора впаяны в верхний и нижний бачки.
