3.1. Затухание оптического волокна

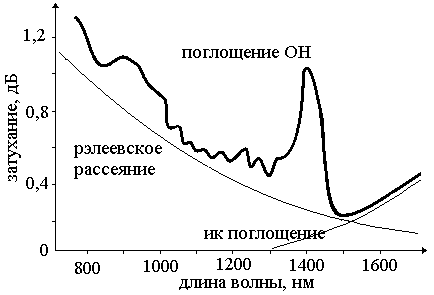

По мере распространения света в оптической среде он ослабевает, что носит название затухания среды — затухания ОВ. Затухание зависит от длины волны излучения, вводимого в волокно. В настоящее время передача сигналов по волокну осуществляется в трех диапазонах: 850 нм, 1300 нм, 1550 нм, так как именно в этих диапазонах кварц имеет повышенную прозрачность. Затухание (рис. 3.1) обычно измеряется в дБ/км и определяется потерями на поглощение и на рассеяние излучения в оптическом волокне [5]:

- рэлеевское рассеяние;

- рассеяние на дефектах волокна;

- собственное поглощение кварцевого стекла;

- примесное поглощение;

- поглощение на микро и макроизгибах.

Степень потерь определяет­ся коэффициентом затухания , который в общем виде равен:

(3.1.1)

где — коэффициент затухания, обусловленный потерями на поглощение световой энергии. Собственное поглощение кварцевого стекла определяется поглощением фотонов при котором энергия фотона переходит в энергию электронов или в колебательную энергию решетки. Спектр собственного электронного поглощения кварцевого стекла лежит в ультрафиолетовой области ( < 0,4 мкм). Спектр поглощения решетки лежит в инфракрасной области ( > 7 мкм). Поскольку структура кварцевого стекла аморфная, полосы поглощения имеют размытые границы, а их «хвосты» заходят в видимую область спектра. Во втором и третьем окнах прозрачности в ди8=]апазоне длин волн 1,3-1,6 мкм потери, вызванные собственным поглощением, имеют порядок 0,03 дБ/км.

— коэффициент затухания, обусловленный рэлеевским рассеиванием на неоднородностях материала ОВ, размеры которых значительно меньше длины световой волны, и тепловыми флуктуациями показателя преломления. Этот вид рассеяния определяет теоретическую границу, ниже которой затухание не может быть уменьшено и в современных ОВ является основным источником потерь в рабочих областях спектра. Рэлеевское рассеяние вызывается рассеянием на неоднородностях показателя преломления, возникших в расплавленном кварце в связи с локальными термодинамическими флуктуациями концентрации молекул (плотности) кварца из-за их хаотического движения в расплавленном состоянии. При затвердевании волокна неоднородности, возникшие в расплавленной фазе, застывают в структуре кварцевого стекла. Колебания плотности приводят к случайным флуктуациям показателя преломления в масштабе, меньшем, чем длина световой волны .

— ко­эффициент затухания, вызванный присутствующими в ОВ примесями, приводящими к дополнительному поглоще­нию оптической мощности, это ионы металлов (Fe, Cu, Ni, Mn, Cr), вызывающие поглощение в диапазоне длин волн 0,6-1,6 мкм, и гидроксильные группы (ОН), из-за которых появляются резонансные всплески затухания на длинах волн 0,75 мкм, 0, 97 мкм и 1,39 мкм.

— дополнительные потери, определяемые деформацией ОВ в процессе изготовления кабеля, вызванной скруткой, изгибом, отклонением от прямолинейного расположения и термомеханическими воздействиями, имеющими место при наложении оболочек и покрытий на сердцевину волокна при изготовлении ОК (их называют кабельными).

— коэффициент затухания, зависящий от длины волны оптического из­лучения и за счет поглощения в инфракрасной области возрастающий в показательной степени с ростом длины волны.

В настоящее время в технике связи в основном применяются квар­цевые ОВ, область эффективного использования которых находится в диапазоне длин волн до 2 мкм. На более длинных волнах в качестве материала для волокна используются галоидные, халькогенидные и фторидные стекла. По сравнению с кварцевыми волокнами они обладают большей прозрачностью и обеспечивают снижение потерь на несколько порядков. С появлением ОВ из новых материалов становится реальным создание ВОЛС без ретрансляторов.

Затухание оптического волновода учитывается при расчете энергетического бюджета.

Затухание оптоволоконной линии с учетом потерь на разъемных соединениях и сростках (неразъемных соединениях) определяется по формуле:

(3.1.2)

где и - значение потерь на сростке и разъеме соответственно, и - количество сростков и разъемных соединений на протяжении оптоволоконной линии длиной L, - километрический коэффициент затухания оптического волокна, измеряемый в дБ/км.

Тогда энергетический бюджет рассчитывается по формуле:

(3.1.3)

где и - мощность источника оптического излучения и чувствительность фотоприемника в дБ соответственно; и - эксплуатационный запас для аппаратуры и для кабеля, (дБ), которые берутся из технических условий (контрактных спецификаций) для оборудования ВОЛС.

3.2. Дисперсия

Световой сигнал в цифровых системах передачи поступает в световод импульсами, которые вследствие некогерентности реальных источников излучения содержат составляющие с различной частотой. Уширение светового импульса, вызываемое различием времени распространения его спектральных и поляризационных компонент, и называется дисперсией.

Световая волна, распространяющаяся вдоль направления x, описывается уравнением:

(3.2.1)

где А - амплитуда световой волны; - ее угловая частота, k - волновое число.

Если взять фиксированное значение фазы волны:

=const, (3.2.2)
