Задержка световой волны, поляризованной вдоль медленной оси, относительно волны, поляризованной вдоль быстрой оси, приводит к появлению разности фаз между двумя поляризационными компонентами, прямо пропорциональной DGD и угловой частоте световой волны:

. (3.4.6)

Линейная зависимость разности фаз двух поляризационных компонент приводит к периодической зависимости поляризации выходного излучения от частоты.

3.4.2. Контроль PMD в процессе эксплуатации ВОСП.

После прокладки кабеля многие параметры, в том числе и PMD, могут по ряду причин (деформации волокна, температурные изменения, натяжение и т.д.) испытывать отклонения от паспортных данных. Это требует проведения измерений PMD оптических волокон после инсталляции волоконно-оптической кабельной системы. Также в процессе эксплуатации следует проводить регулярные проверки параметра PMD. Для сложных линий с большим числом последовательных сегментов волоконно-оптических кабелей следует проводить тестирование PMD и отдельных сегментов. Если линия состоит из N сегментов ВОК, дисперсия в каждом из которых равна , то результирующая поляризационная модовая дисперсия определяется из выражения в соответствии с законом суммы независимых случайных величин [5]:

(3.4.7)

Исследуем на простом примере. Пусть линия состоит из девяти сегментов, восемь из которых имеет = 0,2 пс/км1/2 и один = 2,0 пс/км1/2. Результирующая такой линии равна 2,078 пс/км1/2. Если же все девять сегментов имеют = 0,2 пс/км1/2, то результирующая будет равна 0,6 пс/км1/2. Это означает, что все сегменты должны тестироваться, чтобы исключить возможность резкого влияния низких характеристик одного сегмента на линию в целом [4].

Глава 4. Методы компенсации хроматической дисперсии

4.1. Обзор методов компенсации дисперсии

В настоящее время предложено и исследовано большое количество способов компенсации дисперсии. Их можно разделить на следующие три класса [7]:

- способы компенсации дисперсии, основанные на управлении пространственным распределением дисперсии волоконно-оптической линии связи (ВОЛС) для обеспечения нулевого суммарного (интегрального) значения дисперсии для всей линии;

- способы компенсации дисперсии, основанные на управлении передатчиком или приемником излучения;

- способы компенсации дисперсии, использующие нелинейные оптические эффекты для управления пространственно - временными характеристиками светового импульса.

Принцип компенсации дисперсии, основанный на управлении пространственным распределением дисперсии волоконно-оптической линии связи заключается в том, что в ВОЛС между участками телекоммуникационного волокна устанавливаются устройства, дисперсия которых равна по величине и противоположна по знаку дисперсии предшествующего им участка телекоммуникационного ОК. Можно рассматривать хроматическую дисперсию как фазовый сдвиг между разными длинами волн сигнала. В компенсирующем волокне фазовый сдвиг постоянен, что предполагает только статический метод компенсации. В идеальном случае фазовый сдвиг спектральных компонент полностью компенсируется в устройстве - компенсаторе хроматической дисперсии. Этот принцип поясняет рис. 4.1.

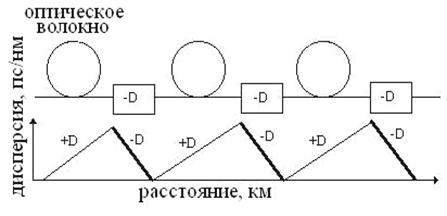

Рис. 4.1. Применение устройства компенсации дисперсии

Большинство типов телекоммуникационного волокна в рабочей области спектра обладает положительной дисперсией, поэтому для их компенсации используются устройства с отрицательной дисперсией.

Наиболее распространенными устройствами для компенсации дисперсии ВОЛС являются:

- отрезки компенсирующего дисперсию волокна (DCF);

- устройства на основе брэгговских дифракционных решеток с изменяющимся периодом решетки;

- интерферометрические устройства.

Класс устройств, основанных на управлении пространственным распределением дисперсии волоконно-оптической линии связи для обеспечения нулевого суммарного значения дисперсии для всей линии, является наиболее удобным и находит наибольшее практическое применение.

Ко второму классу относятся устройства, использующие либо модуляцию передаваемого сигнала, либо специальную обработку сигналов на фотоприемнике для восстановления информации. Наиболее широко в этом классе применяются устройства компенсации дисперсии, основанные на внесении линейной частотной модуляции передаваемого сигнала (чирпировании сигнала), знак которой противоположен модуляции, возникающей в ОВ.

К классу нелинейно-оптических методов компенсации хроматической дисперсии относится инверсия спектра световых сигналов в середине линии связи. Принцип работы инверторов спектра основан на явлении обращения волнового фронта (ОВФ), которое заключается в преобразовании одной волны в другую с идентичным распределением амплитуды и фазы и с противоположным направлением распространения. ОВФ получают методом четырехволнового смешения [8]. В этом методе в нелинейной среде интерферируют четыре световых пучка. Три из них подаются извне: объектный пучок, который требуется обратить, и две опорные волны. Опорные пучки, распространяющиеся навстречу друг другу, имеют обычно плоский волновой фронт и одинаковую частоту, ту же, что и объектный пучок. Объектный пучок может направляться в среду с любого направления. Четвертый — генерируемый пучок — обращен по отношению к объектному. В результате прохождения устройства инверсии импульс сохраняет свою форму, но передний фронт становится длинноволновым, а задний фронт – коротковолновым. Инвертор устанавливается в середине линии связи, поэтому из-за дисперсии во второй половине линии восстанавливается первоначальная форма оптического импульса.

4.1.1. Оптическое волокно, компенсирующее дисперсию.

Оптическое волокно с компенсацией дисперсии является основным компонентом при статическом подавлении хроматической дисперсии. Его отрицательная хроматическая дисперсия в несколько раз превышает положительную хроматическую дисперсию одномодового волокна. Добавление участка волокна с компенсацией дисперсии определенной длины компенсирует дисперсию линии передачи, обращая ее в ноль. Отрицательная дисперсия, как правило, обеспечивается уменьшением диаметра сердцевины и слабым волноводным распространением. К сожалению, недостатком таких волокон со слабым каналированием света является увеличение затухания и потерь на изгибы.
