Рассмотрим поведение фундаментальной моды, представив электрическое поле световой волны в виде:

, (3.4.2)

где , и - соответственно единичные векторы, причем z – направление распространения света. Данное уравнение имеет два линейно независимых решения, которые соответствуют фундаментальной моде.

Изменяющееся со временем электрическое поле считается линейно поляризованным, если его направление остается постоянным (не зависит от времени). Если электрическое поле, ассоциируемое с электромагнитной волной, не имеет продольной компоненты, поле считается поперечным, в противном случае – продольным. Учитывая это, два линейно независимых решения волнового уравнения представляют линейно поляризованные вдоль осей x и y электрические поля, которые в силу взаимной перпендикулярности называются ортогонально поляризованными составляющими электрического поля или состояниями поляризации SOP (State of Polarization). Любая линейная комбинация этих двух линейно поляризованных составляющих также является решением уравнения и, таким образом, фундаментальной модой. В идеальном изотропном оптическом волокне оба состояния поляризации имеют одну и ту же постоянную распространения, т.е. распространяются с одинаковой скоростью, и в результате прохождения такой среды длительность результирующего импульса остается неизменной. Но в реальных оптических волокнах из-за нарушения круговой симметрии возникает небольшая анизотропия, поэтому, учитывая, что световая энергия распределена между SOP, различие констант распространения вызывает увеличение длительности импульса на выходе ОВ.

Анизотропия или двулучепреломление оптического волокна может быть связано либо с нарушением идеальной круговой формы сердцевины, либо с наведенным двулучепреломлением вещества, например, из-за несимметричных напряжений в материале ОВ как это показано на рис. 3.4а, или из-за несовпадения геометрических центров сердцевины и оболочки.

Потеря круговой симметрии приводит к появлению анизотропии, при этом, в оптическом волокне распространяются две ортогонально поляризованные моды с различными фазовыми и групповыми скоростями.

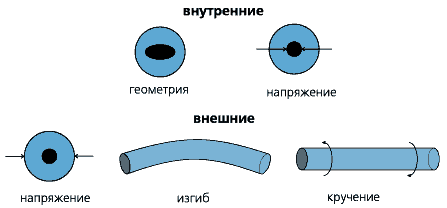

Рис. 3.4а. Причины возникновения анизотропии оптического волокна.

Скорости распространения поляризационных компонентов светового импульса различны, что приводит к возникновению временной задержки , которую принято называть дифференциальной групповой задержкой DGD (Differential Group Delay), приводящей к уширению результирующего сигнала. Состояния поляризации, задающие самое быстрое и самое медленное распространение сигнала, называются быстрым и медленным главными состояниями поляризации PSP (Principal State of Polarization). Оси линейных поляризаций быстрого и медленного PSP называются «быстрой» и «медленной» осями анизотропной среды. Различие скоростей приводит к отставанию импульса, поляризованного вдоль медленной оси PSP (см. рис. 3.4б) от импульса, поляризованного вдоль быстрой оси PSP на величину относительной задержки .

Возникновение DGD вызывает ряд искажений информационного сигнала, включая увеличение длительности импульса. Но в отличие от хроматической дисперсии, PMD не является стабильной, а имеет статистическую природу. Существует несколько факторов роста анизотропии профиля волокна:

статические факторы:

- собственно несовершенство заводского процесса вытяжки волокон;

- скрутка волокон при изготовлении волоконно-оптического кабеля (ВОК);

- изгибы ВОК и как следствие механические деформации волокон, возникающие в процессе укладки кабеля;

и динамические факторы:

- вариации температуры окружающей среды – для ВОК, проложенных в грунт;

-

динамические деформации волокон (ветровые нагрузки, вариации температуры окружающей среды, деформации вследствие оледенения кабеля) – для подвесных ВОК.

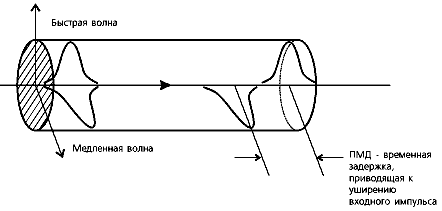

Рис. 3.4б. Появление PMD при распространении световых импульсов в оптическом волокне.

Из-за наличия динамических факторов даже в пределах отдельного сегмента волокна невозможно определить направление поляризации сигнала после прохождения этого сегмента. Тем более, невозможно определить пропорцию, в которой распределиться энергия между PSP на следующем участке волокна. Итак, дифференциальная групповая задержка не постоянная величина, а изменяется со временем, причем случайным образом. Детальный анализ динамического поведения DGD показывает, что эта случайная величина наилучшим образом подпадает под распределение Максвелла, а среднеквадратичное отклонение связано со средним значением дифференциальной групповой задержки соотношением [5]:

, (3.4.3)

где индекс Max – обозначает усреднение по функции распределения Максвелла.

Поляризационной модовой дисперсией PMD называют среднеквадратичное значение дифференциальной групповой задержки:

. (3.4.4)

Она обычно измеряется в пс.

В линии с большим числом сегментов значение PMD определяется в зависимости от суммарного расстояния по формуле [5]:

, (3.4.5)

где L - протяженность оптической линии связи (км), - коэффициент PMD оптического волокна (пс/км1/2).

Значение коэффициента для типичных ОВ находится в пределах от 0,1 до 2 пс/км1/2. В табл. 3.4. для них при разных скоростях цифровой передачи приведены значения максимальной протяженности линии связи.

Таблица 3.4. Значения максимальной протяженности волоконно-оптической линии связи.

	DPMD (пс/км1/2)	0,1	0,5	2,0
B=2,5Гбит/с	L (км)	160 000	6 400	400
B=10Гбит/с	L (км)	10 000	400	25
B=40Гбит/с	L (км)	625	25	1,56
