Применение диатомита
 |
 |

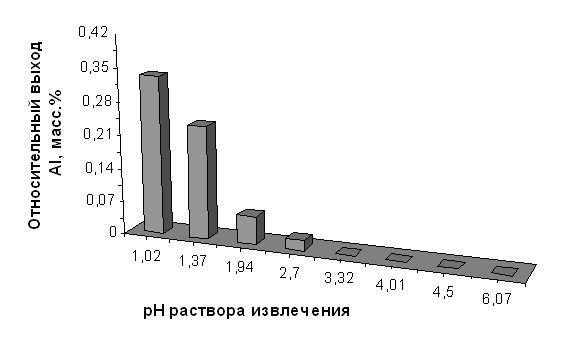

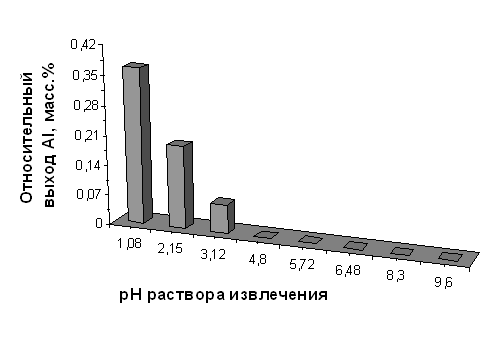

Относительный выход алюминия из диатомита, прокалённого при 850°С, в зависимости от значения рН раствора извлечения
|
рН исх | 1,08 | 2,15 | 3,12 | 4,80 | 5,72 | 6,48 | 8,30 | 9,60 | ||||
|
CAl3+, мг/см3 | 0,0186 | 0,0109 | 0,0038 | 0,0000 | 0,0000 | 0,0000 | 0,0000 | 0,0000 | ||||
|
мг/100 г породы | 10,416 | 5,504 | 1,930 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 | |||
|
масс. % | 0,368 | 0,194 | 0,068 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 | ||||
 |
Таблица 2. 12
Относительный выход железа из нативного диатомита в зависимости от значения рН раствора извлечения
|
рН исх | 1,02 | 1,37 | 1,94 | 2,70 | 3,32 | 4,01 | 4,50 | 6,07 | 8,30 | 9,60 | ||||
|
CFe3+, мг/см3 | 11,07 | 3,56 | 0,79 | 0,40 | 0,00 | 0,59 | 0,79 | 0,00 | 0,00 | 0,00 | ||||
|
мг/100 г породы | 5,944 | 1,957 | 0,004 | 0,002 | 0,000 | 0,003 | 0,004 | 0,000 | 0,000 | 0,000 | |||
|
масс. % | 0,527 | 0,174 | 0,036 | 0,018 | 0,000 | 0,028 | 0,036 | 0,000 | 0,000 | 0,000 | ||||
 |
Таблица 2.13
Относительный выход железа из диатомита, прокалённого при 850°С, в зависимости от значения рН раствора извлечения
|
рН исх | 1,08 | 2,15 | 3,12 | 4,80 | 5,72 | 6,48 | 8,30 | 9,60 | |
|
CFe3+, мг/см3 | 4,74 | 1,18 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | 0,00 | |
| Относительный выход Fe, |
мг/100 г породы | 2,650 | 0,006 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 |
|
масс. % | 0,235 | 0,053 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 | 0,000 | |
Скачать реферат
