При назначении начального напряжения в арматуре в проекте учтены следующие потери предварительного напряжения арматуры:

1. Релаксация напряжения арматуры – σ1 ( 50% на стадии натяжения, 50% на стадии эксплуатации );

2. Деформация анкеров, расположенных у натяжных устройств, - σ2;

3. Быстронатекающая ползучесть – σ3;

4. Усадка и ползучесть бетона – σу, σп.

При натяжении арматуры, в зависимости от конкретных условий производства учесть дополнительные следующие потери:

1. Потери от температурного перепада при натяжении на упоры:

Где Δl – разность между температурой нагреваемой арматуры и неподвижных упоров, расположенных вне зоны нагрева, воспринимающих усилие натяжения,

2. Потери от деформации стальной формы – σс:

Где n– число групп арматурных элементов,

натягиваемых неодновременно;

Δl – сближение упоров на линии действия усилия предварительного обжатия, определённое из расчёта деформации формы;

l – расстояния между наружными гранями упоров;

Es – модуль упругости стали формы, МПа.

Начальное напряжение в арматуре на заводе будет равно:

При этом должно соблюдаться условие

При не выполнении этого условия необходимо обращаться в проектную организацию.

Для конструкции с естественным твердением бетона необходимо дополнительное согласование с проектной организацией, т.к. потери σs, σу, σ2 учтены в проекте с учётом тепловой обработки бетона.

При назначении рабочего давления в домкрате необходимо учитывать потери в напрягаемой арматуре, вызванные трением в самом домкрате.

В период освоения конструкции необходимо провести контрольные проверки натяжения в напрягаемой арматуре. Сразу после окончания натяжения и заанкеривания напряжение в проволоки должно быть σсов1, а через два дня после окончания натяжения, перебетонирования, - σсов2.

Электродуговая резка арматурной проволоки, производство сварочных работ вблизи от напрягаемой арматуры без защиты ее от воздействия повышенной температуры и искр, и использование её для заземления электроустановок запрещается.

Передача усилий предварительного обжатия на бетон должна осуществляться плавно, одновременно или поочерёдно.

Поочерёдный отпуск натяжения пучков должен, производится с помощью специальных разгружающих домкратов или гидродомкратов. При поочерёдно отпуске путём перерезания пучков автогеном необходимо участки пучков между торцом балки и упорами разогреть до «красна».

Поочерёдный отпуск натяжения следует производить симметрично относительно вертикальной оси балки, начиная с верхних и нижних пучков.

После окончания отпуска необходимо:

- измерить величину «ухода» пучка;

- измерить величину упругого подъёма балки;

- произвести тщательное обследование конструкции.

Результаты измерения и освидетельствования конструкции заносятся в технический паспорт балки.

Концы обрезанных пучков не должны выступать более чем на 10мм и должны быть заделаны цементным раствором с добавлением поливинилацетатной эмульсии, для чего предусмотрены ниши на торце балки.

Армирование ненапрягаемой арматурой

Балки полётных строений рекомендуется армировать сварными сетками и каркасами, предусмотрен вариант армирования вязанными сетками и каркасами.

Сетки и каркасы изготавливаются из стали класса А300 или класса А400, сварными или вязаными в зависимости от средней температуры воздуха наиболее холодной пятидневки.

Сетки рёбер СР120-ТАІ-6 изготавливаются только сварными. Для варианта армирования вязанными сетками и каркасами сетки СР120-ТАІ-6 заменить на сетки СР120-ТАІІ-6 или СР120-ТАІІІ-6.

В соответствии с ТП101-81 в балках пролётных строений, эксплуатируемых в районных с расчётной температурой воздуха наиболее холодной пятидневки -40°С и выше следует применять только сталь класса А400, применение класса А300 допускается в исключительных случаях, при полной невозможности получения стали класса А400. В районах с расчётной температурой воздуха ниже -40°С при изготовлении сварных сеток и каркасов применять сталь класса АС300.

При отсутствии необходимого сортамента арматурной стали, предусмотренного настоящим проектом, разрешается замена стержней по эквивалентной площади с шагом не более 200мм.

Для фиксации сеток предусмотрены фиксаторы. При необходимости, для удобства технологии, разрешается изменять конструкцию фиксации сеток без перерасхода стали и при соблюдении защитного слоя и жёсткости каркаса.

В балках предусмотрены закладные изделия для приварки верхних подушек опорных частей и для соединения с элементами мостового плотна. Количество и положения закладных изделий МН-ТАІІ (А400)-6 уточняется при привязки деформационного шва.

Для балок, эксплуатируемых в районах с сейсмичностью 7-9 баллов, для приварки подушек опорных частей вместо закладного изделия марки МН-2 установить закладное изделие МН-4.

Все закладные изделия должны иметь антикоррозийное покрытие в соответствии со СНиП 2.03.11-85.

Для обеспечения сцепления бетона омоноличивание с бетоном плиты балок необходимо смазать опалубку боковых граней плиты 50% раствором сульфатно-спиртовой барды и сразу же после распалубки бетон этих гране следует обрабатывать проволочными щётками.

По требованию заказчика необходимо выполнить необходимые мероприятия, предусмотренные СНиП 2.03.11-85, а также окраску в белый цвет полимерцементной краской открытых наружных поверхностей всех балок, предназначенных для эксплуатации в районах с расчётной температурой воздуха ниже -40°С, и только крайних балок для защиты от солнечной радиации, предназначенных для эксплуатации в климатическом подрайоне ІVА согласно СНиП 2.01.01-82.

Окраска должна производится после передачи усилия предварительного напряжения на бетон и освидетельствования балок инспекцией при положительной температуре воздуха и бетона конструкции. Краска наносится в два слоя. Для придания краски светлого цвета в её состав вводится мел или известь в количестве 20-30% от веса цемента.

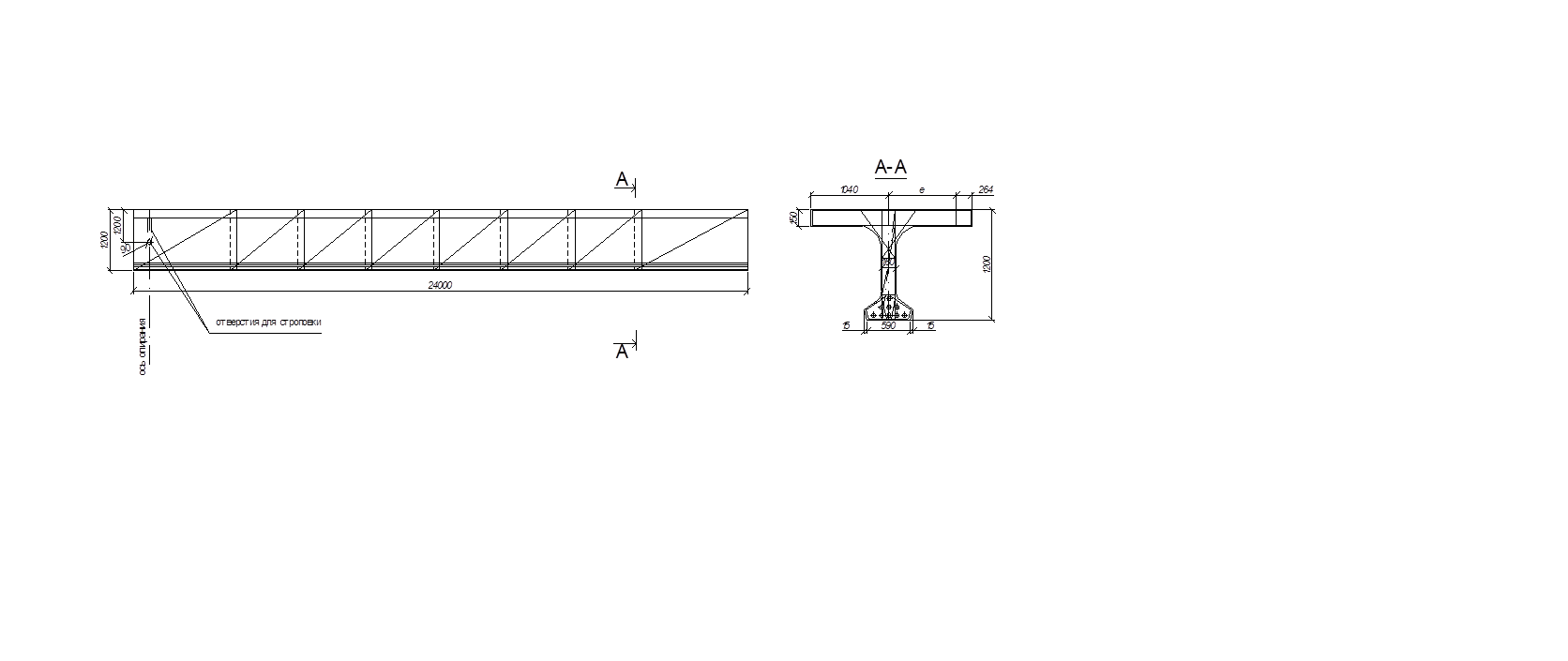

Рисунок 2. Арматурно-опалубочный чертёж изделия

3.2 Выбор вида бетона и материалов

Для изготовления пролётных балок длиной 24м применяется тяжёлый бетон класса С32/40.

Для изготовления бетона следует применять портландцементы, соответствующие требованиям ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические ус­ловия» и ГОСТ 22266-94 «Цементы сульфатостойкие. Технические условия».

В соответствии с классом бетона принимаем класс цемента М 52,5
