Gгр= (0,3х0,7х1х20)х2= 8,4КН.

GII = 12+8.4= 20.4КН.

Производим проверку давления под подошвой фундамента, т.е. определяем давление грунта: Ргр= 228,1+20,4/(1,2х1)= 207,08≥ Rо

Так как грунты насыпные под всей площадью здания принимаем монолитную Ж/Б плиту толщиной 400 мм.

4.5 Определение ширины подошвы фундамента по оси Б

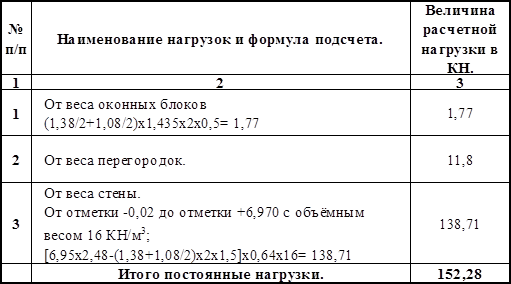

4.5.1 Определение нагрузок на фундамент под наружную стену на уровне верха фундаментной подушки

NII= 152,28х1/1= 152,28

R0== 158,6.

Определяем ориентировочную ширину фундамента.

вф= 152,28/(158,6-20х0,7)= 1,05

Определение веса фундамента и грунта на ее уступок.

;

КН.;

КН;

КН.

Ргр= 152,28+19,95/1,2х1=143,52 КН

Так как грунты насыпные под всей площадью здания принимаем монолитную Ж/Б плиту толщиной 400 мм.

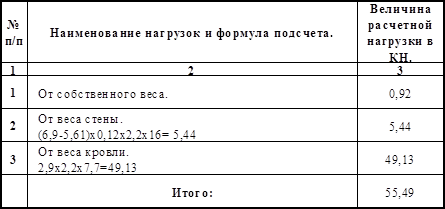

4.6 Подбор перемычки на отметке +2.310 и +5.610

Σ/2,2≤ 3,43 КН/м.

=2,52≤ 3,43 КН/м.

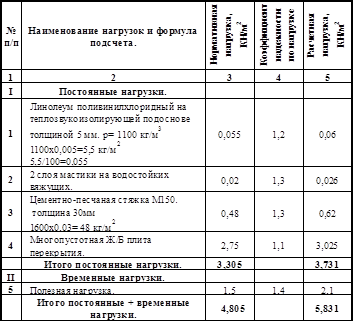

Окончательно принимаем перемычку 2ПБ-22-3П. 4.7. Подбор плиты перекрытия.

Так как расчетная нагрузка = 5,831 КН/м2 < 8 КН/м2, то окончательно подбираем плиту перекрытия ПК63.12-8Ат-С7. V. Организационно- технологическая часть. (Проект производства работ).

Проект производства работ (ППР) разрабатывается по рабочим чертежам и служит для определения наиболее эффективных методов выполнения строительно-монтажных работ, способствующих снижению их себестоимости и трудоёмкости, сокращению продолжительности строительства объекта, повышению степени использования строительных машин и оборудования, улучшению качества строительно-монтажных работ. Осуществление строительства без ППР запрещается.

ППР разрабатывается генеральной подрядной строительной организацией или по её заказу оргтехнадзором или проектным институтом.

Разработка ППР производится за счет накладных расходов в строительстве и с учетом плана организационно-технических мероприятий строительно-монтажной организации, действующей системы оперативного планирования, управления и учета строительного производства.

В качестве исходного материала для разработки ППР служат рабочие чертежи, сводная смета, проект организации строительства, сведения о сроках и порядке поставки конструкций и оборудования.

В состав ППР на возведение объекта включается:

Календарный план производства работ, устанавливающий последовательность и сроки выполнения строительно-монтажных работ с учетом природно-климатических условий района, интенсификации производства и максимально возможного совмещения различных строительных, монтажных и специальных работ, а также увеличения сменности на технических работах, от которых зависит срок ввода объекта в эксплуатацию. К календарному плану прилагаются графики поступления на объект строительных деталей, конструкций, материалов, графики потребности в строительных машинах и рабочих кадрах по объекту, ведомость объемов работ, ведомость затрат труда и машинного времени;

Строительный генеральный план объекта с уточнённым расположением механизированных установок, кранов, площадок укрупнительной сборки крупноразмерных строительных конструкций и технологического оборудования, приобъектных складов, транспортных путей, коммуникаций и прочих сооружений и устройств, необходимых для строительных нужд;

Технологическая карта – это один из основных элементов ППР, содержащая комплекс инструктивных указаний по рациональной технологии и организации строительного производства.

Разработку технологической карты начать с детального изучения архитектурно-строительных чертежей, конструктивного решения здания, технологических особенностей строительных процессов. Технологическая карта составляется на комплекс работ - возведение конструкций типового этажа, монтаж сборных железобетонных конструкций. В технологической карте предусмотреть прогрессивные методы организации строительства и производства работ, соответствующие современному уровню развития строительной техники. При разработки технологической карты необходимо руководствоваться следующими инструктивными и нормативными материалами:

СниП - часть 3 и 4;

ЕНиР;

СНиП 3.01.01-85 – организация строительного производства;

Правилами техники безопасности;

Картами трудовых процессов;

Типовыми технологическими картами;

Санитарными нормами;

Правилами противопожарной безопасности;

Схемами операционного контроля.

5. Мероприятия за контролем качества сооружений

Операционный контроль должен осуществляться в ходе выполнения строительных работ и обеспечивать выявление дефектов и принятие мер по их устранению.

При операционном контроле следует проверять соблюдение технологии выполнения СМР, в соответствии по нормам и правилам.

При приемочном контроле необходимо производить проверку и оценку качества выполняемых строительно-монтажных работ, а также ответственных конструкций. На незавершенный процесс должен составляться акт на скрытые работы.

5.1 Календарный план производства работ

Календарный план производства работ - это документированная модель строительного производства, в которой устанавливают рациональную последовательность, очередность и сроки выполнения отдельных видов работ и строительных процессов на каждом объекте и всех объектах, входящих в состав комплекса или в годовую программу строительно-монтажной организации.

Календарный план является ведущей составной частью ПОС и ППР. При этом в соответствии со СНиП 3.01.01-85 в составе ПОС разрабатывают сводный календарный план строительства и календарный план работ подготовительного периода, а в составе ППР – календарный план работ по объекту и календарный план производства работ подготовительного периода.

При строительстве технически несложных объектов в составе ППР разрабатывают календарный график работ.

Назначение календарного планирования – разработка и осуществление наиболее эффективной модели организационной и технологической увязки работ во времени и пространстве на одном объекте или группе объектов, выполняемых различными исполнителями при непрерывном и эффективном использовании выделенных на эти цели трудовых, материальных и технических ресурсов с целью ввода в действие объектов и мощностей в установленные государственным планом сроки.

5.1.1 Продолжительность и последовательность строительства

Продолжительность строительства объекта определена расчетом, который приводится на листе 3 (ТиОСП).
