Под фундаментной, монолитной плитой выполнить щебёночную подготовку толщиной 80 мм. С пропиткой битумом до полного насыщения.

После выполнения подготовки под плиту выполнить её бетонирование. По достижении 50 % прочности места примыкания к плите монолитных стен фундаментов для улучшения сцепления обрабатываются: счищается цементная плёнка, делается насечка, промывка водой, затем бетонируется стенка.

Армированные швы выполнить из раствора М100, продольная арматура Æ 8 А1 (расход-0,26 т), поперечная Æ 6 А1 (расход-0,045 т).

Подпольные каналы перекрыть плоскими плитами по серии 1.243.1-4. Расход плит ПТ 12.5-8.6- 12 шт. Расход бетона 67.5- 0,85 м3.

Расход арматуры на армирование подколонника фундамента ФМ-1: Æ 16 А1- 27,0 кг; Æ 25 АIII- 59,0 кг; Æ 6 А1- 10,0 кг; бетон В15- 0,85 м3, всего фундаментов ФМ-1- 16 шт.

Расход бетона В75 на фундамент Ф-2- 0,242 м3. Расход арматуры на выпуски из фундаментов в монолитные железобетонные сердечники- Æ 16 АIII- 21,0 кг.

Поверхность фундаментов, соприкасающихся с грунтом покрыть горячей битумной мастикой за 2 раза. На отметке –0.040 выполнить гидроизоляцию из цементного раствора М100 состава 1:2 с добавлением пластификаторов.

Вокруг здания устроить асфальтобетонную отмостку шириной 1м.

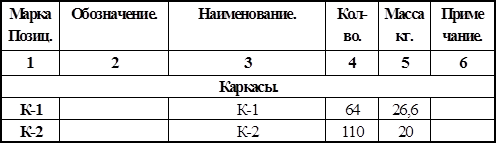

Спецификация монолитного фундамента.

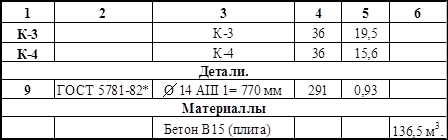

Спецификация монолитного фундамента (продолжение).

Каркасы К-1¸К-4, варить электродами Э-42 (ГОСТ 9467-75*).

Арматуру поз. (6, 7, 8, 10, 11, 12), приварить к продольным стержням каркаса в местах их пересечения. Арматуру приварить к каркасу электродом Э-42 (ГОСТ 9467-75*). Деталь поз. 9 приварить к каркасу электродом Э-42 (ГОСТ 9467-75*).

3.2.2 Стены

Наружные стены выполнены из силикатного кирпича СУР 125/1600/25 (ГОСТ 379-95) М100 с вставками из красного лицевого кирпича КРЭУ 125/1350/35 (ГОСТ 7484-78) на растворе М75, морозостойкостью F-50. Кирпичные стены должны соответствовать 2-й категории по сопротивлению сейсмическим воздействиям с временным сопротивлением осевому растяжению по не перевязанным швам Rр8³ 1,2 кг/см2. Толщина наружных стен 640 мм.

Внутренние стены выполнены из керамического кирпича М100 на растворе М75 толщиной 380 мм. Перегородки первого этажа из керамического кирпича М100 на растворе М75 толщиной 120 мм. Перегородки 2-го этажа выполнены из красного обшивного гипсокартона толщиной 125 мм.

Кирпичные перегородки армировать 2Æ 5Вр1 вдоль, через 600 мм. Перегородки не доводить до плит перекрытия на 30 мм, во избежание передачи на них нагрузок. Зазоры законопатить.

Над проёмами от 200 до 600 мм в кирпичных стенах и перегородках устраивать армокирпичные перемычки с устройством по низу армированного шва толщиной 30 мм с укладкой 2Æ 10А1 (для толщины 120 мм) и анкеровкой арматуры в простенки на 300 мм.

Кирпичные стены и перегородки крепить к конструкциям здания по узлам. При кладке кирпичных стен и перегородок в откосы дверных проёмов заложены антисептированные деревянные пробки 250х120х65 через 10 рядов кладки по высоте, но не менее 2-х с каждой стороны.

Деревянные элементы, соприкасающиеся с кладкой, антисептировать и отделить от них прокладкой из толя.

В случае выполнения кирпичной кладки при отрицательных температурах, кладку вести на растворах с химическими противоморозными добавками. В качестве добавок применять (К2СО3) в количестве от 5 % до 15 % веса при температуре до 150 С.

Спецификация расхода материалов на устройство и армирование кирпичных стен и перегородок (d= 120 мм).

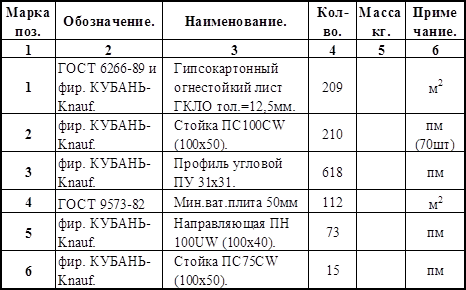

Спецификация расхода материалов на устройство каркасно-обшивных перегородок.

3.2.3 Покрытия и перекрытия

В данном проекте используются панельные покрытия и перекрытия с круглыми пустотами. Марки плит покрытия и перекрытия П1- ПК63.12-8АтVт-С7, П2- ПК42.12-87, П3- ПК63.18-8АтVт-С7, П4- ПК62.15-8АтVт-С7.

Плиты перекрытия устраиваются на отметке +3.300, а покрытия на отм. +6.300. Все плиты анкеруются между собой или в стены через одну монтажную петлю. Сейсмопояс заливают бетоном марки не ниже М200. По условиям сейсмичности плиты покрытия и перекрытия должны входить в стены, не менее чем на 180 мм. Все отверстия замоноличиваются. Толщина плит 220 мм.

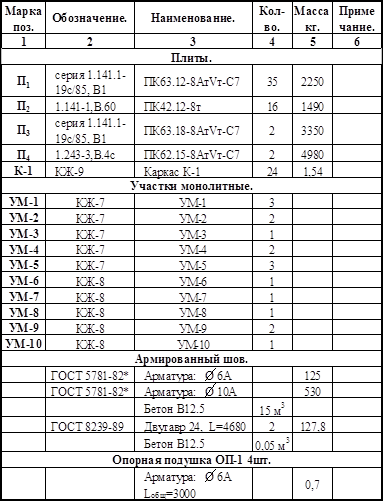

Спецификация элементов покрытия и перекрытия.

3.2.4 Полы

Полы выполнить после укладки подземных коммуникаций в соответствии с указаниями СНиП 3.04-01-87 «Изоляционные и отделочные покрытия».

В данном проекте полы устраиваются в соответствии с назначением помещения. Полы 1-го этажа утепляются керамзитом, а 2-го этажа звукоизолируются. В санузлах, в ваннах полы гидроизолируются и укладывается керамическая плитка.

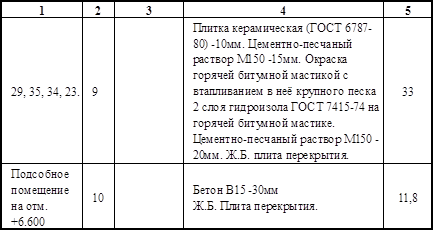

Экспликация полов

3.2.5 Лестницы

Основными видами сообщения между этажами являются лестницы. В проекте предусмотрено 2 лестничных клеток. Лестничные площадки опираются на внутренние несущие стены. Марши представляют собой ряд ступеней, которые опираются на наклонные балки (косоуры). Косоуры укладывать на металлические уголки, которые заделывать согласно узлам. Металлические элементы соединять при помощи сварки по ГОСТ 9467-75* и оштукатурить по сетке. Все деревянные элементы подвергнуть глубокой пропитке антипиринами и антисептиками. Лицевые поверхности ступеней окрасить масляной краской за 2 раза. Ограждения и поручень окрасить бесцветным лаком за 2 раза. Скрытую древесину окрасить масляной краской. Соединения деревянных элементов выполнить на гвоздях L=100-50 мм.

Расчет лестничной клетки:

Н= 3300 мм.

Применяем двух маршевую систему и находим высоту одного марша. Н/2= 1650 мм.

Ступеньки размером Sx h= 270x170 мм.

Определяем количество подступенков. 1650/170= 9 подступенков.

Количество проступей всегда больше на одну 9+1= 10.

Определяем длину лестничного марша 270х10= 2700 мм.

Определяем ширину лестнечных площадок. 1000 мм.

Ширина лестничного марша 1000 мм.

Спецификация элементов лестницы.

«Спецификация дана на 1 лестницу (количество лестниц-2)» 3.2.6. Двери.

Двери входные наружные и тамбурные - деревянные по ГОСТ 24698-81, укомплектованные приборами автоматического самозакрывания ЗД1 по ГОСТ 5091-78, упорами дверными и уплотняющими прокладками по ГОСТ 10174-90. Внутренние двери по ГОСТ 6629-88.
