Нстр.= h0+h3+hэ+hс+hп,

где h0 – превышение опоры монтируемого элемента над уровнем стоянки крана;

h3 – запас по высоте, не менее 0,5 м;

hэ – высота элемента в монтируемом положении;

hс – высота строповки;

hп – высота полиспаста в стянутом положении.

Нстр.= 7,05+0,5+0,22+4+0,5= 12,27 м.

Грузоподъемность определяется по формуле:

Q= Q1+Q2

где, Q1 – масса самого тяжелого элемента;

Q2 – масса стрповочной оснастки.

Q= 4980+89,9= 5069,9 кг. = 5,07 т.

Наименьший вылет стрелы определяю графическим способом.

Технико-экономическое сравнение.

Окончательное решение по выбору крана принимается на основании технико-экономического сравнения. Основными технико-экономическими показателями является: себестоимость монтажа; трудоемкость монтажа единицы продукции; продолжительность занятости крана на объекте.

Себестоимость монтажа единицы конструкции определяется по формуле. Сед= [1,08х (Смаш.см.х Тмаш.см.+Седиз.)+1,5Зп]/V:

1,08 и 1,5 – коэффициенты, учитывающие накладные расходы на производство работ и заработную плату;

Смаш.см – стоимость маш-смен кранов;

Тмаш.см - продолжительность монтажа конструкций;

Седиз – стоимость единовременных затрат на монтаж, димонтаж, транспортировку,

Зп.- сумма заработной платы монтажников;

V- объем работ (м3, т, шт.)

Для крана КС- 4362.

Сед=

Для крана МКГ-25БР.

Сед=

Трудоемкость монтажа конструкций на ед. измерения (чел.час.)

Т1=

Тм= Тмех+Труч – трудоемкость монтажа конструкций (чел.час.);

Тпут – затраты на устройство, разработку и содержание путей 1(чел.час.);

Тпер – затраты на доставку крана.

Тм= 32,16+7,68= 39,84 чел.час.

Для крана КС- 4362.

Т1=

Для крана МКГ-25БР.

Т1=

Продолжительность занятости крана на объекте.

Пр= Пр.монт.+Пр.вспом.

Пр.монт.- продолжительность монтажа конструкций;

Пр.вспом.- продолжительность монтажа и демонтажа крана.

Для крана КС- 4362.

Пр=2,12+4,98= 7,1 маш.см.

Для крана МКГ-25БР.

Пр=3,62+4,98= 8,56 маш.см.

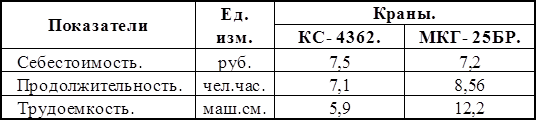

Технико-экономические показатели.

Для производства каменно-монтажных работ выбираем кран КС-4362, так как продолжительность работы этого крана, при монтаже конструкций, меньше.

5.2.11 Обеспечение строительства электроэнергией

Основным источником энергии, используемым при строительстве зданий и сооружений, служит электроэнергия. Для питания машин и механизмов, электросварки и технологических нужд применяется силовая электроэнергия, источником которой является высоковольтные сети; для освещения строительной площадки используется осветительная линия.

Электроэнергия на стройплощадке потребляется для питания машин, т.е. производственных нужд, для наружного и внутреннего освещения и на технологические нужды.

На основание календарного плана производства работ, графика работы машин и стройгенплана определить электропотребителей и их мощность (кВТ), в период максимального потребления электроэнергии.

Чтобы установить мощность силовой установки для производственных нужд, составляется график.

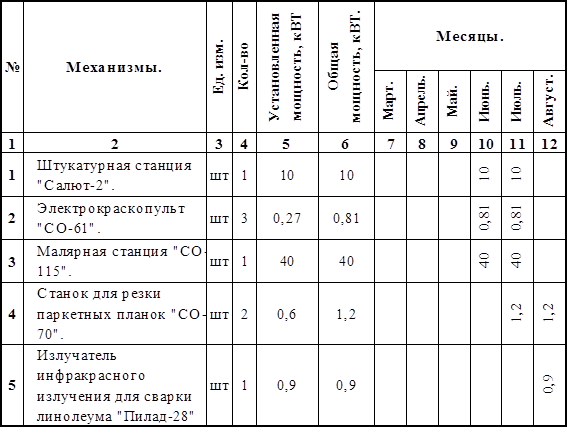

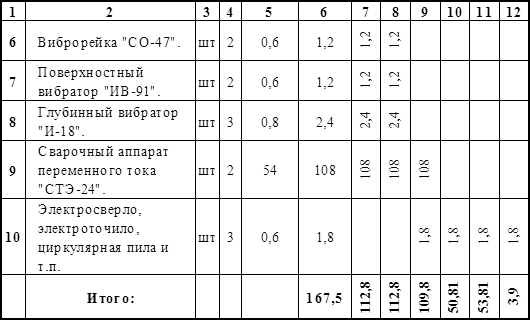

График мощности установки для производственных нужд

График мощности установки для производственных нужд.

Мощность силовой установки для производственных нужд определяется по формуле

Wпр= S Рпрх kс/cos j,

где kс – коэффициент спроса; cos j - коэффициент мощности.

Максимальная Wпр составляет 167,5 кВТ, по данному количеству и ведем расчет:

Wпр= 10х0,7/0,8+0,81х0,1/0,4+40х0,7/0,8+1,2х0,1/0,4+0,9х0,1/0,4+1,2х0,1/0,4+1,2х0,1/0,4+2,4х0,1/0,4+108х0,35/0,4+1,8х0,1/0,4=8,75+0,2+35+0,3+0,23+0,3+0,3+0,6+94,5+0,45= 140,63 кВТ.

Мощность сети наружного освещения находится по формуле

Wн.о.= kс S Рн.о.

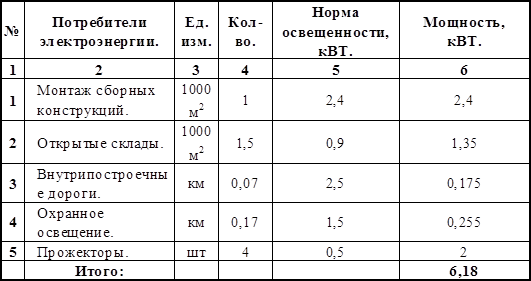

Мощность электросети для освещения территории производства работ.

Wн.о.= 1х6,18= 6,18 кВт.

Мощность сети внутреннего освещения расчитывается по выражению

Wв.о.= kс S Рв.о.

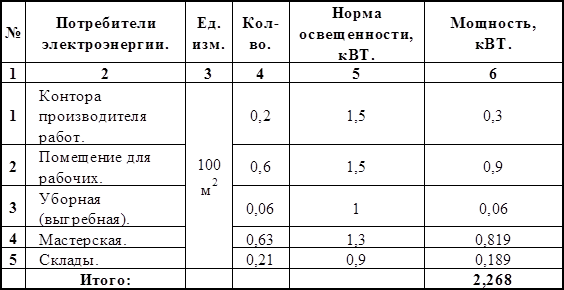

Мощность сети внутреннего освещения.

Wв.о.= 0,8х2,268=1,8 кВТ;

отсюда общая мощность электропотребителей

Wобщ= 140,63+6,18+1,8= 148,61 кВТ,

Wтр= 1,1х148,61= 163,5 кВТ.

Трансформатор подбирается ближайшей мощности – 180 кВТ.

Характеристика силового трансформатора.

Примечание. Т – трёхфазный, М – масляный; 180 – мощность, кВТ;

10 – максимальное напряжение, кВ. 5.5.5. Методика проектирования строительного генерального плана.

Стройгенплан характеризует полноту и качество организационных мероприятий на объекте строительства. Назначение стройгенплана заключается в создании необходимых условий для труда строителей, механизации работ, приемки, хранения и укладки в дело конструкций и материалов, обеспечения работ водными и энергетическими ресурсами.

На стройгенплане должны быть нанесены: строящиеся объекты и имеющиеся на строительной площадке здания и сооружения; постоянные дороги и подъезды, используемые в период строительства; временные дороги и переезды; механизированные установки, механизмы и пути перемещения стрелового крана; склады для хранения строительных материалов, изделий, инвентаря, инструмента, площадки для приема раствора и бетона; площадки укрупнительной сборки; временные здания и сооружения; временные сети канализации, водопровода, электроснабжения и др.; прожекторы для освещения строительной площадки; пожарные гидранты и места расположения щитов с пожарным инвентарем; ограждения строительной площадки; ограждения опасной зоны.

Проектирование дорог. Временные внутриплощадочные дороги следует предусматривать при невозможности использования постоянных дорог. Временные дороги строить одновременно с постоянными дорогами, формируя единую транспортную сеть.

При трассировке дорог выдерживать указанные расстояния: между дорогой и складской площадкой - 0,5-1 м; дорогой и забором – не менее 1,5 м.

Временные дороги приняты односторонние шириной 3,5 м. Радиус закругления внутриплощадочных дорог 12 м. Так как при радиусе закругления 12 м ширина проезда недостаточна для движения транспорта, то ее надо расширить до 5 м

Размещение временных зданий и сооружений. Бытовые сооружения размещать вблизи входов на строительную площадку. Размещение бытовых помещений должно исключать нарушение правил техники безопасности, не должно производится в опасной зоне крана.
