После окончания строительства участок благоустраивается: площадки, переезды, тротуары выполняются с твердым покрытием, свободные от покрытия участки озеленяются.

Стройгенпланом определена граница складирования материалов и маршрут движения автотранспорта с целью сохранения почвы на прилегающей к стройке территории. Отопление и горячее водоснабжение объекта осуществляется от встроенной топочной с электрокотлами.

Водоснабжение предусматривается от существующего водосброса Грушевского водохранилища с установкой водозаборной насосной станции, комплексной очистки и обеззараживания воды.

Сброс сточных вод запроектирован в водонепроницаемый выгреб с последующим вывозом на сливную станцию очистных сооружений.

Стоки с кровли отводятся на отмостку. Коммунально-бытовой мусор собирается в контейнеры, которые устанавливаются на площадке с твердым покрытием, и вывозится в места, установленные санэпидстанцией.

4. Расчетно-конструктивная часть

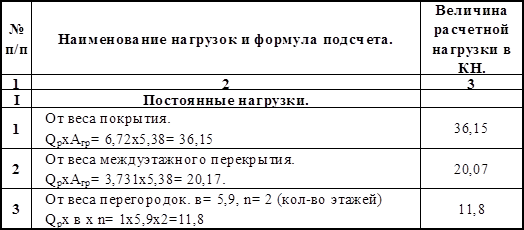

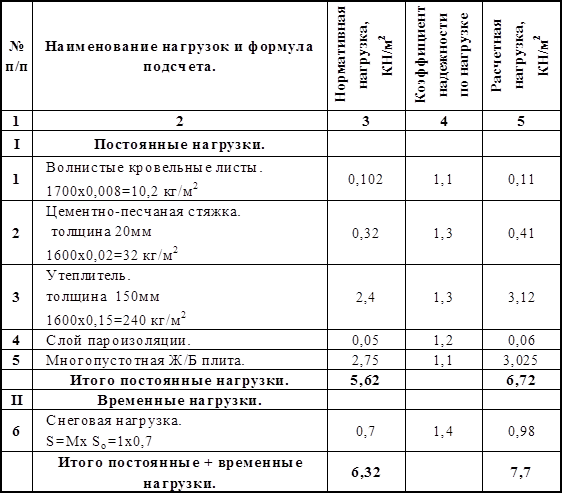

4.1 Сбор нагрузок на покрытие

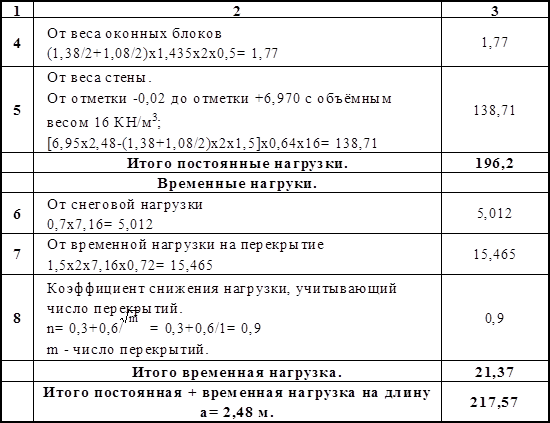

4.2 Расчет нагрузок на междуэтажное перекрытие

4.3 Определение ширины подошвы ленточного фундамента по оси ¬

4.3.1 Исходные данные

В соответствии со СНиП 2.01.07-85 «Нагрузки и воздействия»:

Удельный вес 1 м3 кладки из кирпича 16 КН/м3;

Вес 1 м2 оконного или дверного блока 0,5 КН/м3;

Вес 1 погонного метра перегородки 1 КН/м3;

Вес снегового покрова для III климатического района, по таблице 1-64 стр. 12 – 0,7 кг/м2;

Временная нагрузка на перекрытие по таблице 3 – 1,5 КН/м2;

Вес почвенно-растительного слоя δ= 15 см - 17 КН/м3;

Вес суглинка 18 КН/м3.

4.3.2 Подсчет грузовой площади

Для подсчета нагрузок по оси ¬, строим эскиз разреза по данной оси и план для данной оси.

Агр= а х в.

а=

в= (6300-190-190)/2= 2960= 2,9 м;

Агр= 2,48+2,9= 5,38 м2.

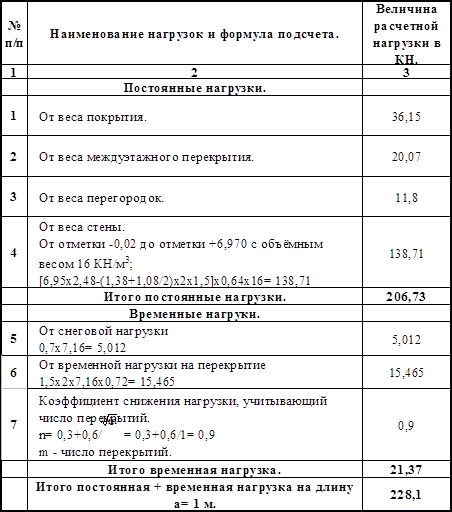

4.3.3 Определение нагрузки на фундамент под наружную стену, на уровне верха фундаментной подушки

Нагрузка на 1 м длины фундаментной подушки определяется следующим способом:

4.3.4 Определение глубины заложения фундаментов от уровня планировки

1. Определение глубины промерзания грунта.

Нормативная глубина промерзания:

df= dо= 0,23= 0,64 м;

где dо- 0,123 см, учитывая вид грунта (суглинок);

Mf – 7,8, для Александровского района.

Расчетная глубина промерзания грунта: df= kh х df= 0,5х0,64= 0,32 м

kh – коэффициент, учитывающий влияние теплового режима здания

(СНиП 2.02.01-83). 2. Определение глубины заложения фундамента.

Определение величины расчетного сопротивления грунта на уровне подошвы фундамента при ширине подошвы в= 0,6 м.

R0=.

По таблице 3 (СНиП 11.02.01-83), учитывая, что здание имеет гибкую конструктивную схему, принимается γС I= 1; γС II= 1.2.

К= 1.

Так как грунт суглинок – угол внутреннего трения = 150; J2< 0,5; СII= 15.

При расчетном давлении внутреннем трении по таблице 4 (СНиП 2.02.01-83) определяем безразмерные коэффициенты:

Мγ= 0,32; Мg= 2,3; МС= 4,84.

Усредненное расчетное значение удельного веса грунта залегающего выше отметки подошвы фундамента:

γКН/м3.

Удельный вес грунта залегающий ниже отметки подошвы фундамента

γII=γIIЗ= 18 КН/ м3.

Приведенная глубина заложения подошвы фундамента от пола первого этажа: d1= 0,7; КΖ= 1; dв= 0,4.

R0== 102,99

Определение ориентировочной ширины фундамента.

γср= средний удельный вес материала фундамента и грунта на его уступок – 20 КН/м3.

По стандарту принимаем в= 1,2 м.

Определение веса фундамента и грунта на ее уступок:

;

КН.;

КН.

Производим проверку давления под подошвой фундамента, т.е. определяем давление грунта:

≤ Rо Ргр=КН

Так как грунты насыпные под всей площадью здания принимаем монолитную Ж/Б плиту толщиной 400 мм.

4.4 Определение ширины подошвы ленточного фундамента по оси
