1. Общая часть

Проект помещения гидротехника на Грушевском водохранилище Александровского района Ставропольского края разработан на основании задания на проектирование№ 15 от 13.08.99г., выданного начальником управления систем БСК 20 мая 1999 г., распоряжения главы Александровской районной государственной администрации Ставропольского края № 322-р от 04.06.99. и технических условий на подключение к инженерным коммуникациям.

Здание двухэтажное сложной конфигурации в плане. Размеры в плане 16,9х 18 м, высота от уровня земли составляет 11,4 м. За условную отметку 0,000 принят уровень чистого пола, что соответствует абсолютной отметке.

Класс здания II. Степень долговечности II, степень огнестойкости II, взрывоопасности II. Сейсмичность здания рассчитана на 7 баллов. Здание предназначено для строительства на Грушевском водохранилище.

1.1 Описание участка застройки

Район строительства расположен в III Б климатическом подрайоне с расчетной температурой наружного воздуха- 18О C, сейсмичность площадки строительства- 7 баллов, вес снегового покрова для района- 0,70 КПа, скоростной напор ветра для V района- 0,60 Кпа

Основанием фундаментов служат грунты насыпи плотины Грушевского водохранилища на БСК-4, уплотненные до g ск= 1,7 т/м3, имеющие следующие характеристики:

плотность влажного грунта r= 2,04 т/м3;

плотность сухого грунта r= 1,77 т/м3;

j= 15О; С=0,015 МПа; У= 0,01 МПа;

глубина промерзания- 0,8 м.

Проект плотины Грушевского водохранилища выполнен институтом «Севкавгипроводхоз».

Проектом предусмотрено оборудование комплекса отоплением, водоснабжением, канализацией, электроснабжением.

Проект разработан в соответствии с действующими Нормами и Правилами и согласован со всеми заинтересованными организациями.

2. Благоустройство

2.1 Описание генерального плана

Генеральный план под строительство помещения гидротехника разработан на топооснове М 1:500, спантографированный с топосъёмки М 1:1000.

Участок под строительство расположен на Грушевском водохранилище, на специально отсыпанной площадке площадью 0,54 га.

Проектом генерального плана предусмотрено Строительство сторожевой усадьбы, беседки, гаража на 2 автомобиля, навеса, хоз. сарая на 1 отделение, резервуара для воды ёмк. 11 м3, уборной на одно очко, площадки для мусоросборников.

Здание главным фасадом ориентировано в сторону водохранилища.

По углам здания даны абсолютные отметки планировки: в числителе - верха отметки; в знаменателе- отметки существующего рельефа. За отметку 0.000 принят уровень чистого пола 1-го этажа, соответствующий абсолютной отметке 329.35 м.

На участке запроектировано ограждение из металлической сетки высотой 1,65 м, проезд с асфальтобетонным покрытием, тротуары и площадки с покрытием из асфальтобетона и бетонной плитки, прогулочные дорожки из природного камня. Предусмотрена установка малых архитектурных форм. Проезд запроектирован с бетонным бордюром БР 100.30.15, а тротуары и площадки с бетонным бордюром БР 10.20.8 по ГОСТ 6665-91*.

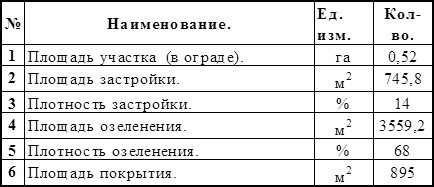

2.1.1 Технико-экономические показатели по генеральному плану

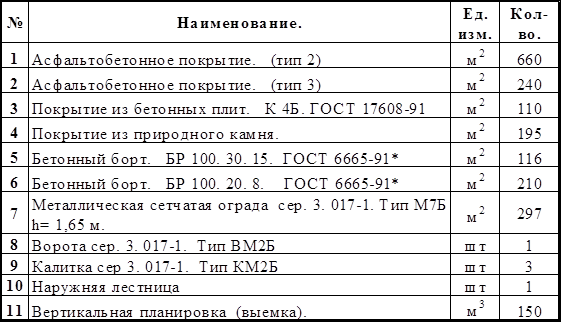

2.1.2 Экспликация по генеральному плану

2.2 Озеленение

Проектом озеленения предусмотрена посадка декоративных деревьев хвойных и лиственных пород, а так же кустарников лиственных пород.

Для посадки приняты породы с учётом их декоративных свойств и соответственно климатическим условиям площадки строительства.

На основании этого рекомендуется следующие породы деревьев и кустарников: ель колючая серебристая, липа кавказская, клён остролистый, чубушник венечный, сирень Венгерская. На участке запроектированы цветники из парковых роз.

Газон засеивается из многолетних трав следующего состава:

Овсяница луговая- 60 %;

Рейграсс пастбищный- 30 %;

Клевер белый- 10 %.

Посадку деревьев и кустарников, а также устройство газонов производить в осенне-весенний период после прокладки всех инженерных коммуникаций и выполнения работ по благоустройству.

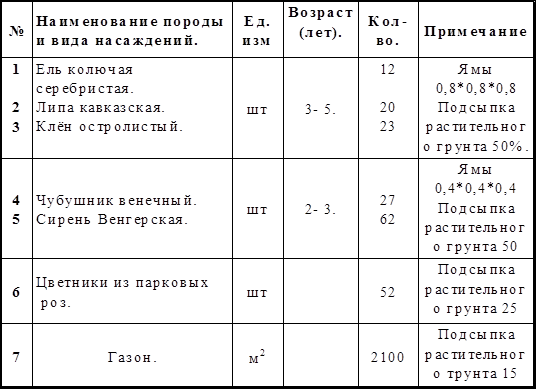

2.2.1 Ведомость элементов озеленения

2.3 Вертикальная планировка

Вертикальная планировка участка помещения гидротехника решена с учётом минимального объёма земляных работ, обеспечения отвода поверхностных вод. Участок расположен на ранее отсыпанной насыпи, средняя высота которой достигает 8,5 м. Вертикальная планировка выполнена по сплошной системе в красных горизонталях сечением 0,1 м.

Отвод поверхностных вод запроектирован открытым способом от зданий и сооружений в сторону откосов насыпи.

Вертикальную привязку зданий и сооружений производят от репера R, труба с отметкой 321.316 м, расположенного на оси водовыпуска.

2.4 Роза ветров

Роза ветров строится по СНиПу IIа-6-72 «Строительная климатология и геофизика» для Александровского района.

3. Архитектурно- строительная часть

3.1 Объёмно-планировочные решения

Здание 2-х этажное, прямоугольное в плане с размерами в осях 18,0х 16,9 м предусмотрено для пребывания и работы службы эксплуатации Грушевского водохранилища и Грушевского водозабора, обеспечивающее водой 5 районов Ставропольского края.

Состав площади помещений определены заданием на проектирование. Здание включает отдельные блоки помещений:

служебные помещения;

помещения квартиры гидротехника;

помещения для временно проживающих.

В части 1-го и 2 этажей расположена служебная квартира для смотрителя Грушевского водохранилища.

На первом этаже расположены кухня, помещение для расположения диспетчерского оборудования, топочная, санузел. Для проживающих предусмотрена сауна, включающая помещения: камеры сухого жара, бассейна, раздевалки с душевой.

На втором этаже расположены помещения для отдыха дежурных гидротехнических служб работающих вахтовым методом на 2 человека- 3 шт., на 1 чел- 2 шт., санузел.

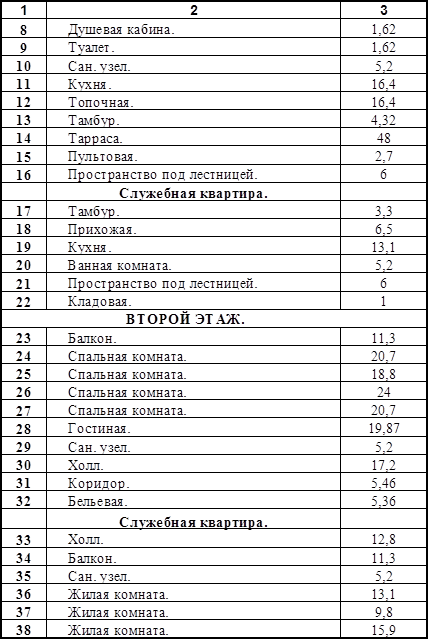

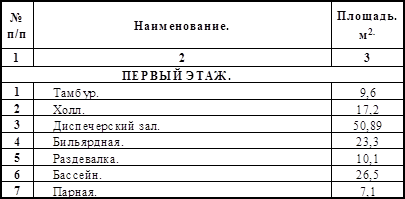

3.1.1 Экспликация помещений

3.2 Архитектурно-конструктивные решения

Проектируемое здание кирпичное с поперечными и продольными несущими стенами.

3.2.1 Фундаменты

В данном проекте применяются монолитные ленточные фундаменты из бетона В15 по монолитной железобетонной плите толщиной 400 мм.

Основанием фундаментов служат грунты насыпи плотины Грушевского водохранилища на БСК-4, уплотнённые до gск.= 1,7 т/м3. Глубина заложения фундаментной плиты - 1.600. Глубина промерзания- 0,8 м.
