Рис. 16

Расчет нагрузок от внешних аэродинамических сил (для нижних значений pz производится по формулам:

, (1.7)

. (1.8)

Принимаем значение pr = 2,826 м;

Рассчитанные значения нагрузок по формулам (1.7) и (1.8) представлены в табл. 14, 15

Таблица 14

Суммарные значения нагрузок в случае А'

x = 0,1; -1589,4 – 2495·0,5 = -2838 кг/м;

х = 0,153; -1226 – 1925·0,5 = -2139 кг/м.

Таблица 15

Суммарные значения нагрузок в случае Д'

x = 0,1; 0,5·3448 + 2169 = 3893 кг/м;

х = 0,153; 0,5·2659 + 1694 = 3024 кг/м.

2.6. Нагрузки на болты крепления воздухозаборника к проставке

Воздухозаборник, соединенный болтами со средней частью гондолы двигателя, работает на изгиб по схеме консольной балки.

2.6.1. Определение нагрузок на болты крепления в случае А'

Для определения нагрузок на болты крепления воздухозаборника к проставке примем:

– число болтов n = 12;

– Dокр. болтов = 1440 мм;

Распределение суммарной погонной нагрузки в точках Д, С, В, А определяем как:

qД = 3835 + 3777 = 7607 кг/м;

qС = 3157 + 3046 = 6203 кг/м;

qВ = 2526 + 2425 = 4951 кг/м;

qА = 2000 + 1977 = 3977 кг/м.

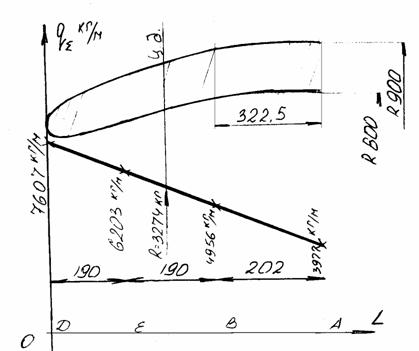

Распределение суммарной погонной нагрузки по длине представлено на рис. 17

Распределение суммарной погонной нагрузки по длине воздухозаборника

Рис. 17

Величина суммарной приведенной нагрузки R в центре давления определяется как:

R = ((7607 + 6703)/2 + (6203 + 4956)/2)·0,19 + ((4956 + 3977)/2)·0,202 = = 3274 (кг).

Для определения координаты центра давления определим суммарный изгибающий момент МА:

МА = 6203·0,19·0,487 + 4956·0,19·0,297 + 3977·0,202·0,101 + 1404·0,19·0,5·0,518 + 1247·0,19·0.5·0,329 + 979·0,202·0,5·0,135 = 1056 кг·м.

Координата центра давления хц.д.= 1056/3274 = 0,3225 м .

Расчетные нагрузки на болты определяем по формулам [6]:

Рmax = 4M/nDокр.б. , (1.9)

Рmax = (4·0,3235·3274)/(12·1,44) = 245 кг .

Срезающая нагрузка буртика (зуба) проставки:

Рсрр = 3274 кг .

Вес воздухозаборника Gв-ка = 93 кг, хц.т. = 350 мм вперед от плоскости крепления к проставке.

Нагрузки на болты крепления воздухозаборника от инерционных нагрузок представлены на рис. 18.
