В соответствии с принятыми правилами построения контрольных карт точка, расположенная точно на контрольной границе, считается вышедшей за пределы контрольной границы.

В том случае, когда при исследовании причины отклонения параметра, приведшего к выходу точки, за контрольную границу, удается эту причину устранить, центральную линию и контрольные границы, которые были установлены на основании расчета, проведенного по предварительным данным, собранным до этого момента, следует пересчитать, исключив данные для группы, относящейся к точке, вышедшей за контрольную границу (вновь .рассчитать только по оставшимся данным). Затем определенные по этим предварительным данным среднюю линию и контрольные границы нанести на бланк контрольной карты, приняв их за контрольные нормативы для контроля процесса.

В том случае, когда на графике х’ (х’—R) -карты какая-то точка выходит за контрольную границу, это означает, что возникает отклонение от среднего для групп. А в случае, когда за контрольные границы выходит точка на графике R, это означает, что значительно меняется разброс групп (рис. 2.34, рис. 2.35).

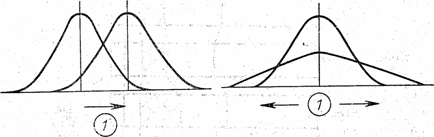

Рис. 2.34. За контрольную границу Рис. 2.35. За контрольную границу вы-

вышла точка на графике (х’) шла точка на графике (R):

3—изменилось среднэе 1—увеличился разброс

Чтобы не допускать ошибок при осуществлении контроля процесса с использованием контрольных карт, следует соблюдать определенные правила.

Прежде всего, необходимо с большим вниманием относиться к выбору контрольных параметров среди всех факторов, составляющих процесс.

Далее, необходимо ясно представлять уровень и размах контрольных параметров в конкретных случаях, при которых следует осуществлять контроль процесса.

Кроме того, необходимо хорошо понимать, в отношении каких. показателей качества производимых в этом процессе изделий необходимо отбирать данные для построения контрольной карты, чтобы наиболее эффективно осуществлять контроль процесса.

Очень важно правильно понимать смысл контроля качества, который не ограничивается контролем процесса, различая «контроль» и «проверку», (х’—Я)-карты, называемые контрольными картами по количественному признаку, используются в тех случаях, когда показатели качества могут, быть выражены количественными данными—размеры, вес, чистота и т. д.

Оглавление

Р-карты

В тех случаях, когда показатели качества определяются качественными данными, например интенсивность окрашивания или. степень загрязнения, :которые трудно выразить в .количественном виде, обычно применяется другой вид контрольных карт, которые называются контрольными картами по альтернативному признаку. В таких случаях качество определяется двумя оценками: «качественно» и «некачественно». Одним из видов контрольных карт по альтернативному признаку являются р-карты.

При построении p-карты вначале собирают предварительные данные так, чтобы их число можно было представить. 20-25 группами, и для каждой группы рассчитывают долю (%) дефектной продукции рпо следующей формуле:

р=рn/n,

где рn—число дефектных изделии; n—число выборок.

При определении доли дефектной продукции р подсчитывают не число дефектных изделий из партий произведенной продукции, а рассматривают число дефектных изделий в отношении установленных показателей качества. Примерами могут. быть случаи, когда дефектными являются окраска, точность выполнения углов плоскостность поверхности, и изделие рассматривается как дефектное в отношении каждого из этих показателей;

Если рассматривать недоброкачественность только по показателю «интенсивность окраски» при контроле процесса окраски; подсчитывается доля дефектной продукции р по этому показателю. В табл. 2.13 представлены данные о недоброкачественности по: показателю «интенсивность окраски» изделия, .разделенные на 25 групп.

Построим контрольную р-карту по данным табл. 2.13.,

1. Определим долю дефектных изделий для каждой группы, разделив число дефектных изделий р на число выборок п.

2. На бланке контрольной карты по вертикальной оси будем откладывать найденные для отдельных групп значения доли дефектной продукции р в процентах, а по горизонтальной оси — номера групп, как показано на рис. 2.36.

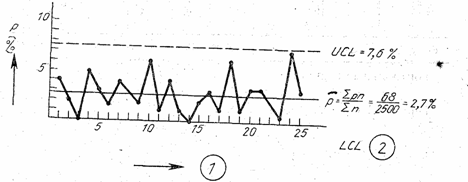

Рис. 2.36. Карта для контроля качества окраски изделия:

1—номер выборки :

. 3. После нанесения всех точек р рассчитаем центральную линию и контрольные границы по следующим формулам:

центральная линия: p’=åpn/ån,

где р’ — среднее арифметическое для р, åрп — сумма числа дефектных изделий;

ån — сумма числа выборок;

Таблица 2.13.
