верхняя контрольная граница UCL=D4R’,

нижняя контрольная граница LCL=D3R’.

Значения А2, D3 ,D4 для данного случая приведены в «Таблице коэффициентов для расчета контрольных границ» (табл. 2.12).

Таблица 2.12

Примечание: Прочерк в столбце для D; означает, что контрольный диапазон не имеет нижней контрольной границы.

Поскольку в рассматриваемом примере количество выборок n==5, коэффициенты Аз, D4 и D3 берут соответствующими количеству выборок n=5, т. е. А2=0,577;D4=2,115; Dз= — (не предусмотрено). Расчет дает следующие значения для контрольных границ:

а) для x‘-карты

верхняя контрольная граница UCL=5,519,

нижняя контрольная граница LCL =5,293;

б) для R-карты

верхняя контрольная граница UCL=0,411. Контрольные границы обозначаются обычно пунктирной линией. Контрольная карта (x’—R) показана на рис. 2.33.

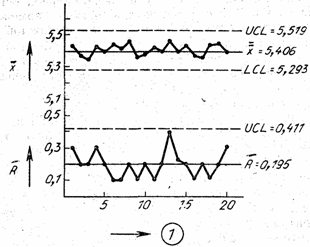

. Рис. 2.33. Контрольная карта (х’—R) для толщины пластины:

1—номер группы

Производственный процесс — это результат технологических операций, источник появления определенных показателей качества. Иными словами, в широком смысле в понятие «процесс» можно включить исходное сырье и материалы, механическое оборудование, операторов и методы операций и т. д. Однако при конкретном осуществлении контроля процесса на рабочем участке функции процесса рассматриваются как преобразование исходного сырья и материалов (т. е. исходного продукта) в изделие (в выходной продукт), осуществляемое операторами с помощью определенных методов проведения технологических операций при использовании определенного оборудования. Показатели качества, наблюдаемые на выходе процесса, обусловлены при этом влияющей на них системой наиболее существенных факторов, включающей методы проведения операций, условия проведения операций и т. д. Эти факторы называют контрольными параметрами. Тщательный контроль исходного сырья и материалов является важнейшим элементом обеспечения качества на рабочем участке, т. е. в процессе изготовления изделия.

Если велик разброс показателей качества исходного сырья и материалов, этот разброс обязательно отразится на разбросе показателей качества, готового изделия. Поэтому очень важен входной контроль, который должен обеспечить ввод в процесс исходных материалов максимально высокого качества. Далее, для того чтобы в технологическом процессе производились изделия стабильного качества, тщательному контролю должны подвергаться методы и условия проведения операции. Для этого необходимо внимательно подобрать контрольные параметры и для каждого, из этих параметров—технические стандарты, стандарты на операции и т. д. Повседневные операции должны осуществляться при обязательном соответствии этим стандартам.

Эффективным средством такого контроля также являются контрольные карты.

Для осуществления контроля процесса с помощью контрольных карт прежде всего из показателей качества, формируемых в результате этого процесса, выбирают наиболее важные, которые сравнительно быстро могут быть представлены в виде количественных данных. Для этих данных строят контрольную карту. Если все точки, наносимые на бланк этой контрольной карты, попадают внутрь диапазона, ограниченного контрольными границами, делается заключение о том, что процесс протекает в стабильных условиях. Таким образом, такие факторы как контрольные параметры и состояние исходных материалов должны подвергаться постоянной непосредственной проверке. Если на контрольной карте точки немного колеблются вверх-вниз относительно средней линии, не выходя за пределы контрольных границ, можно спокойно работать. Процесс можно считать стабильным, если дневные партии изделий, выпущенных за 2—3 дня подряд, почти идентичны. Когда процесс протекает стабильно и удовлетворяет всем требованиям с технологической и экономической стороны, говорят, что «процесс находится в контролируемом состоянии».

Если при построении контрольной карты окажется, что одна или несколько точек выходят за контрольные границы, это означает, что были каким-то образом нарушены условия обеспечения одного или нескольких факторов, относящихся к исходным материалам или контролируемым параметрам. Ясно, что при этом необходимо проверить, правильно ли были использованы исходные материалы, соблюдалось ли соответствие технологическим стандартам и стандартам на операции в отношении контрольных параметров, например температуры, или времени обработки, или других условий, таких как способы выполнения операций и.т. д.
