Управление качеством

( Из кн. СЕМЬ ИНСТРУМЕНТОВ КАЧЕСТВА В ЯПОНСКОЙ ЭКОНОМИКЕ)

Оглавление

Круговой график.

Круговым графиком выражают соотношение составляющих какого-то целого параметра и всего параметра в целом, например: соотношение сумм выручки от продажи отдельно по видам деталей и полную сумму выручки; соотношение типов используемых стальных пластин и общее число пластин; соотношение тем работы кружков качества (отличающихся содержанием) и общее число тем; соотношение элементов, составляющих себестоимость изделия, и целое число, выражающее себестоимость, и т. д. Целое принимается за 100% и выражается полным кругом. Составляющие выражаются в виде секторов круга и располагаются по кругу в направлении движения часовой стрелки, начиная с элемента, имеющего наибольший процент вклада, в целое, в порядке уменьшения процента вклада. Последним ставится элемент «прочие». На круговом графике легко видеть сразу все составляющие и их соотношение. Пример кругового графика показан на рис. 2.3, где представлено соотношениесоставляющихсебестоимости производства.

Рис. 2.3. Соотношение составляющих себестоимости производства

/—•себестоимость производства; 2—косвенные расходы;3—прямые расходы; 4—стоимость сырья и материалов;5— выплаты по внешним заказам; 6—расходы на зарплату; 7—стоимость закупаемых деталей: 8—прочие;9—стоимость электроэнергии и топлива, 10—выплаты по уценке11—тыс. иен.

:Глядя на график, можно сразу оценить соотношение составляющих себестоимости производства. Если провести расслоение по видам продукции, проанализировать расходы, включая расходы на продажу и на контроль, и провести сравнение расходов по отдельным периодам, можно получить информацию, которая натолкнет на идею, способствующую снижению себестоимости производства.

Оглавление

Ленточный график.

Ленточный график используют для наглядного представления соотношения составляющих какого-то параметра и одновременно для выражения изменения этих составляющих с течением времени, например: для графического представления соотношения составляющих суммы выручки от продажи изделий по видам изделий и их изменения по месяцам (или годам); для представления содержания анкет при ежегодном анкетировании и его изменении от года к году; для представления причин дефектов и изменения их по месяцам и т. д.

При построении ленточного графика прямоугольник графика делят на зоны пропорционально составляющим или в соответствии с количественными значениями и по длине ленты размечают участки в соответствии с .соотношением составляющих по каждому фактору Систематизируя ленточный график так, чтобы ленты располагались. в последовательном временном порядке, можно оценить изменение составляющих с течением времени. Пример ленточного графика для выражения соотношения сумм выручки от продажи изделий по отдельным видам изделий в по­рядке убывания их вклада в выручку и их изменения по годам показан на рис. 2.4. :

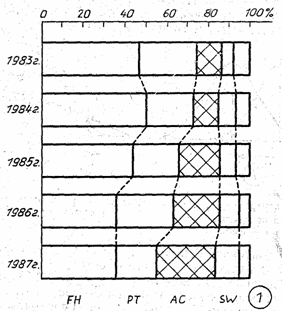

Рис. 2.4. Соотношение сумм выручки от продажи по отдельным видам изделий: .

1—прочие

При взгляде на график видно, что доля выручки от. продажи изделий АС из года в год увеличивается. Что же касается изделий FH (в 1987 г. их доля составляет 36,8%) и РТ (в 1987 г. их доля составляет 20,8%), то хотя их вес в 1987 г. все еще значителен, за период с 1983 по 1987 г. их общая доля в выручке уменьшилась с 75,6.% до 57,6%. Это объясняется изменением жизненного цикла изделий. Анализ графика приводит к выводу, что в связи с изменением обстановки необходимо направить усилия на разработку новых видов изделий.

Оглавление

Z-образный график

Z-образный график используют для оценки ;общей тенденции при регистрации по месяцам фактических данных, таких как объем сбыта, объем производства и т. д. График строится следующим образом: 1) откладываются значения параметра (например .объем сбыта) по месяцам (за период одного года) с января по декабрь и соединяются отрезками прямой — получается график, образуемый ломаной линией; 2) вычисляется кумулятивная сумма за каждый месяц и строится соответствующий график; 3) вычисляются итоговые значения, изменяющиеся от месяца к месяцу (меняющийся итог), и строится соответствующий график, образуемый ломаной линией. За меняющийся итог принимается в данном случае итог за год, предшествующий данному месяцу. Общий график, включающий три построенных указанным образом графика, имеет вид буквы Z, отчего он и получил свое название.

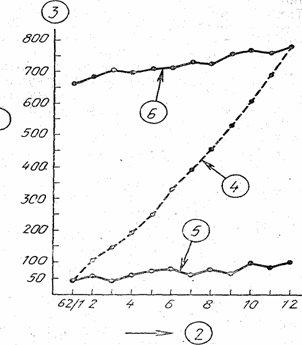

Z-г.рафнк применяют, помимо контроля объема сбыта или объема производства, для уменьшения числа дефектных изделий и суммарного числа дефектов, для снижения себестоимости и уменьшения случаев невыхода на работу и т. д. По меняющемуся итогу можно определить тенденцию изменения за длительный период. Вместо меняющегося итога можно наносить на график планируемые значения и проверять условия достижения этих значений. Пример Z-графика для контроля суммы выручки показан на рис 2.5.

На графике хорошо видно изменение суммы выручки от месяца к месяцу и изменение от месяца к месяцу кумулятивной суммы выручки. По поведению меняющейся итоговой суммы выручки ясна общая тенденция изменения суммы выручки за 1987 г.

Если нанести на этот график график запланированных значений суммы выручки, можно оценить условия достижения этих значений; если нанести график кумулятивной суммы кредитного; оборота, можно оценить условия контроля кредитных сумм.
