Табл.4. Данные об азеотропии (P = 1атм)

На рис.13 представлен портрет фазовой диаграммы исследуемый смеси.

Рис.13. Фазовая диаграмма смеси циклогексан – бензол – этилбензол

В смеси ЦГ-Б-ЭБ азеотроп имеет минимальную температуру и является особой точкой типа неустойчивый узел. В концентрационном симплексе один пучок дистилляционных линий опирается на точки азеотропа и тяжелокипящего компонента.

Рассмотрим ход альфа-линий в смеси азеотропообразующих компонентов в присутствии разделяющего агента (рис.14. а) и расположение единичного альфа-многообразия в концентрационном симплексе исследуемой смеси (рис.14. б).

Рис.14. а - α - многообразия для системы ЦГ-Б - А при давлении 0.3 кг/см2.

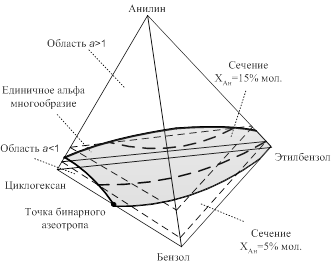

б - единичное альфа–многообразие (αЦГ-Б) в системе циклогексан-бензол-этилбензол-анилин

На рис.14. б единичное альфа–многообразие делит симплекс на две области. Область α<1 прилегает к легкокипящему циклогексану и занимает относительно небольшую площадь концентрационного симплекса. Здесь максимальным коэффициентом распределения обладает бензол. В области α>1 напротив максимальным коэффициентом распределения обладает циклогексан, при этом, если исходный состав питания принадлежит данной области, циклогексан может быть выделен в качестве дистиллата экстрактивной колонны.

Для описания парожидкостного равновесия системы нами была выбрана термодинамическая модель локальных составов NRTL. Параметры бинарного взаимодействия представленны в табл.5.

Таблица.5. Параметры уравнения NRTL

Уравнение NRTL (non-random two-liquid – неслучайное двужидкостное) дает хорошие результаты для широкого круга систем, в частности для смесей в высокой степени неидеальных и для частично несмешивающихся систем.

Выражение для коэффициента активности имеет вид:

, (когда единицей измерения является °K);

Для каждой бинарной пары требуется три параметра (, , ), которые могут быть расширены включением в них температурной зависимости.

Концепция локальных составов позволяет учитывать структуру раствора, свойства чистых веществ и межмолекулярные взаимодействия разных типов (слабые неспецифические и сильные специфические). Согласно этой теории раствор рассматривается как упорядоченная структура. Для бинарной смеси можно выделить молекулы двух сортов, при этом молекула одного вида находится в окружении молекул другого вида. Зависимость между концентрациями компонентов внутри такого образования с общей молярной концентрацией компонентов в растворе описывается соотношением, учитывающим вероятность возникновения связей между разноименными молекулами.

Программный комплекс PRO/ II

Все расчеты были проведены с использованием программно-ориентированного комплекса PRO/II. Данная программа предназначена для проектно-поверочного расчета и поверочного расчета химико-технологических процессов и, в частности, процесса ректификации. Программа включает широкий набор методов, позволяющих создавать модели для широкого круга систем, использующихся в различных отраслях химической промышленности. В программе совместно с термодинамическими методами могут также быть использованы транспортные свойства индивидуальных соединений и их смесей. Последние включают в себя вязкости паров и жидкости, теплопроводности паров и жидкости и диффузию жидкости. Расчет поверхностного натяжения на границе пар-жидкость, хотя это и не транспортное свойство, также относится к этой группе. Транспортные свойства находят применение в строгих расчетах теплопередачи, расчетах перепадов давления, расчетах колонн с ситчатыми тарелками и насадочных колонн.

Для работы программы PRO/II требуется: IBM совместимый компьютер с процессором 80386 и выше, имеющий 4 и более мегабайта оперативной памяти. Операционная система MS Windows версия 3.1, Windows-95 или более поздняя версия.

Отчет по колонне включает в себя: суммарные данные по колонне. Суммарные данные по колонне содержат температуры, давления, расходы, тепловые нагрузки по каждой тарелке, информацию по потокам сырья и продуктов и общие тепловой и материальный балансы. По умолчанию расходы выводятся в мольных единицах. Путем выбора соответствующего варианта может быть выведен дополнительный суммарный отчет в массовых, объемных или газовых объемных единицах: молекулярные веса, реальные плотности, реальные объемные расходы и транспортные свойства, энтальпии потоков и стандартные плотности жидкости, К.П.Д. тарелок и/или К.П.Д. тарелок для отдельных компонентов, диаграмма температур, давлений, мольных расходов, расходов сырья, и продуктов и тепловых нагрузок нагревателей/холодильников, суммарная нагрузка тарелок, отчет по составам, таблица извлечения компонента, отчет по сепаратору, отчет по теплообменнику.
