Продолжение.

100

4/15/22

2.67

0.08

-3.151

-0.928

9.404

4/15/23

2.67

0.08

-3.151

-0.930

9.405

5/13/22

2.67

0.08

-3.151

-0.927

9.404

5/13/23

2.68

0.08

-3.151

-0.929

9.405

5/14/22

2.67

0.08

-3.151

-0.927

9.403

6/13/22

2.68

0.08

-3.151

-0.929

9.405

6/13/23

2.69

0.08

-3.151

-0.930

9.406

6/14/22

2.67

0.08

-3.151

-0.927

9.403

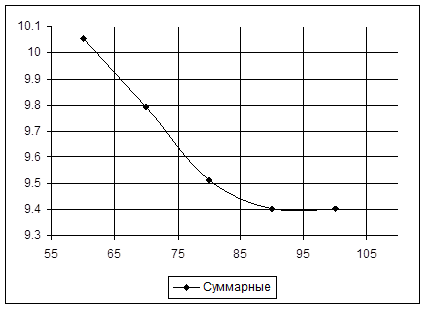

Как видно из рис.28, с ростом температуры ЭА снижаются энергозатраты. Qкип достигает минимального значения при ТЭА = 100 °С.

TА, 0С

Qкип, ГДж/ч

Рис.28. Влияние ТА на энергозатраты

В данном случае на величину тепловой нагрузки на кипятильник сложной колонны влияют величины QЭКконд, QБСконд и QЭБконд.

Поскольку количество бокового отбора фиксировано и оптимальное положение тарелок питания и отбора в боковую секцию практически не изменяется, то QЭКконд практически не изменяется от ТЭА. При этом флегмовое число в основной колонне, а следовательно и QЭБконд, увеличивается, что приводит к росту QЭАкип. Вместе с тем увеличивается количество тепла, приносимое в колонну с потоком ЭА, что способствует снижению энергопотребления в кубе.

На следующем этапе мы исследовали влияние на энергозатраты количества отбираемого в боковую секцию потока при фиксированном соотношении F: ЭА = 1: 2, а также при температуре, тарелках питания и бокового отбора, обеспечивающих минимальные энергозатраты – ТЭА = 100°С и NЭА/NF/NБО =5/14/22. Результаты расчетов приведены в табл.13.

Видно, что с увеличением количества потока, отбираемого в боковую секцию, энергозатраты в кубе падают и достигают минимального значения при БО = 89 кмоль/ч. Здесь энергетику схемы определяет боковая секция сложной колонны, с уменьшением бокового отбора падает ее флегмовое число и нагрузка на конденсатор.

Таблица 13. Влияние количества потока, отбираемого в боковую секцию на энергозатраты. ТЭА = 100 °С, F: ЭА = 1: 2, NЭА/NF/NБО =5/14/22

Количество БО, кмоль/ч

RБС

Тепловые нагрузки, ГДж/ч

QкондБС

84

3.08

0.02

1.243

3.037

9.591

85

2.95

0.04

1.138

3.075

9.531

86

2.83

0.06

1.034

3.113

9.472

87

2.68

0.09

0.920

3.149

9.373

88

2.49

0.11

0.810

3.186

9.301

89

2.25

0.15

0.703

3.228

9.272

Далее мы проделали эту процедуру при различных температурах подачи ЭА. При этом для каждой температуры рассматривали несколько наборов NЭА/NF/NБО. Результаты представим в табл.14.
