Список сокращений

МБ – материальный баланс

NF – уровень подачи питания;

NЭА – уровень подачи экстрактивного агента;

QΣ-суммарные энергозатраты;

Qкип – - энергозатраты на кипятильник;

Qконд – энергозатраты на конденсатор;

R – флегмовое число;

Xfk – область оптимальности;

А – анилин;

Б – бензол;

БО – боковой обор;

БС – боковая секция;

ПЖР – парожидкостное равновесие;

РА – разделяющий агент;

Т – температура, оС;

ТБ – тепловой баланс;

ТСР – технологическая схема разделения

ЦГ – циклогексан;

ЭА – экстрактивный агент;

ЭБ – этилбензол;

ЭК – экстрактивная колонна;

ЭР – экстрактивная ректификация.

Введение

Процесс ректификации играет ведущую роль среди процессов разделения промышленных смесей. Большая энергоемкость процесса делает поиск оптимальных схем разделения актуальной задачей химической технологии. В промышленности разделению подвергаются многокомпонентные смеси как простых зеотропных, так и сложных азеотропных смесей. В последнем случае в связи с термодинамико-топологическими ограничениями получение чистых продуктов обычной ректификацией невозможно. Для решения этой проблемы предложен ряд методов, одним из которых является экстрактивная ректификация с использованием разделяющего агента. Данный метод достаточно прост в аппаратурном оформлении и не требует значительных энергозатрат по сравнению с другими методами разделения азеотропных смесей.

На сегодняшний день сложилась классификация схем экстрактивной ректификации, согласно которой разделяющий агент применяется на разных этапах разделения. Таким образом, возникает поливариантность организации процесса и необходимость исследования каждого варианта с целью выявить наименее энергоемкий.

В данной работе сравниваются традиционные схемы разделения азеотропных смесей, состоящих из простых двухсекционных колонн со схемами, содержащими сложные колонны с боковыми секциями. Цель работы заключается в разработке и выборе энергосберегающего процесса экстрактивной ректификации азеотропной смеси.

Литературный обзор

Методы разделения неидеальных смесей

В различных отраслях промышленности используют разнообразные жидкие и газовые смеси, подлежащие разделению на чистые компоненты или фракции различного состава. Разделение таких смесей проводят в комплексах, основанных на процессе ректификации.

Если смесь образует азеотроп, то ее разделение на практически чистые компоненты методом обычной ректификации затруднено. В данном случае необходимо использовать специальные методы ректификации:

1) разделение в комплексе колонн, работающих под разными давлениями;

2) экстрактивную ректификацию;

3) азеотропную и гетероазеотропную ректификацию.

Азеотропным смесям присущи термодинамико-топологические ограничения на выделение конечных фракций заданного состава. Основой для преодоления ограничений служит принцип перераспределения полей концентраций между областями разделения [1–3]. Этот принцип может быть реализован с использованием однородных и неоднородных (с включением экстракции, адсорбции, абсорбции, химических и др. методов разделения) разделительных комплексов. В первом случае процесс ректификации может быть организован так, что на одном из этапов осуществляется выделение азеотропной фракции, которая затем подвергается разделению с использованием специальных методов. Если это фракция двух и более компонентов, то можно использовать экстрактивную ректификацию или разделение азеотропного состава под разными давлениями. Если фракция содержит более двух компонентов, появляется возможность применить для разделения методы, использующие кривизну разделяющего многообразия [3, 4]. В работах [2, 5] предложен общий подход к синтезу схем ректификации многокомпонентных неидеальных (включая азеотропные) смесей, основанный на понятии области ректификации. Авторами [6–8] предложены некоторые подходы к синтезу технологических схем ректификации многокомпонентных смесей, содержащих один бинарный азеотроп. При этом используется метод разделения азеотропной смеси под разными давлениями.

Разделение азеотропных смесей в комплексах, работающих под разным давлением

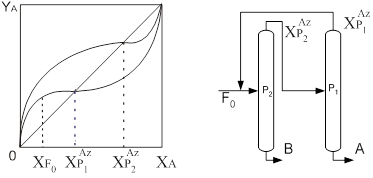

Применение данного метода рассматривается авторами [6-9]. Для разделения азеотропных смесей используются комплексы рис.1, работающие под разным давлением, которые позволяют преодолеть ограничения физико-химического характера и получать продукты требуемой чистоты.

Рис.1. Разделение азеотропных смесей в комплексах, работающих под разным давлением

В таких случаях используется изменение состава азеотропной смеси с изменением температуры (при изменении давления) [10]. Изменение состава азеотропа, приходящееся на один градус температуры, согласно правилу Вревского, зависит от разности молярных теплот испарения компонентов. Следовательно, рассматриваемый метод разделения тем эффективнее, чем больше отличаются теплоты испарения компонентов разделяемой смеси. Обычно теплоты испарения значительно различаются у веществ различной химической природы. Но практическое применение метода ограничено, т. к. интервал изменения давления, в свою очередь, ограничен температурами хладагентов, используемых для конденсации паров в дефлегматорах, и теплоносителей, применяемых в кубах ректификационных установок.

Азеотропная ректификация

Метод азеотропной ректификации применим как для смесей с малым коэффициентом относительной летучести, так и для азеотропообразующих смесей (в том числе при составах, близких к азеотропу). При азеотропной ректификации разделяющий агент образует с каким-либо компонентом разделяемой смеси азеотроп с иным соотношением компонентов, нежели в исходной смеси, если последняя является азеотропообразующей. В качестве разделяющих агентов могут применяться вещества, образующие гомоазеотропы с компонентами исходной смеси (это могут быть азеотропы с максимумом или минимумом температур кипения), либо гетероазеотропы, представляющие собой тройные смеси разделяемых компонентов А и В с разделяющим агентом РА. Во всех случаях один из компонентов разделяемой смеси в колонне азеотропной ректификации может быть получен в практически чистом виде [11].

Наиболее сложным и энергоемким в схемах азеотропной ректификации является узел разделения азеотропной смеси.

Несколько проще разделение смеси с помощью разделяющего агента, образующего гетероазеотроп рис.2. Последний после конденсации образует два жидких слоя с разными соотношениями разделяемых компонентов в них. Это различие в составах двух слоев позволяет использовать колонну меньшей эффективности (высоты) по сравнению с образованием гомоазеотропа. Температура кипения гетероазеотропа всегда ниже, чем у компонентов разделяемой смеси. Расслаивание и декантацию гетероазеотропной смеси осуществляют во флорентийском сосуде, позволяющем раздельно выводить слои легкой и тяжелой жидкости.
