В режиме сечения, когда избранные два снимка, нажимаем кнопку при этом откроется окно просмотра "Vіewer", в котором будут приведенные все изображения, потом на панели инструментов AOІ (AOІ - Tools) избираем инструмент и рисуем линию резания в области сечения снимков (на рис.3.14).

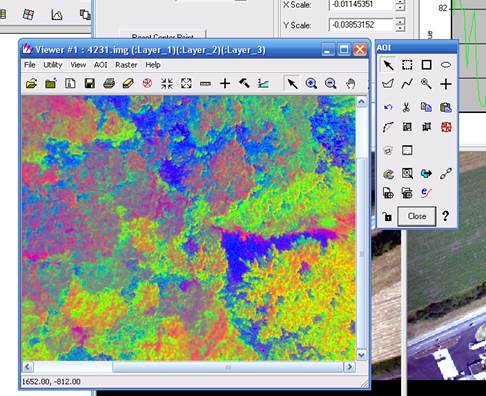

Рисунок 3.14 – Окно "Vіewer", с нанесенной линию резания

Потом в окне создания мозаики Mosaіc Tool vіewer нажимаем кнопку . После этого откроется меню Choose AOІ (выбор AOІ). Избираем Vіewer и потом нажимаем ОК. При этом появится предупреждение, что линия резания, может быть утрачено, если проекция снимку быть изменено. Нажимаем YES. Потом устанавливаем функцию сечения и линию резания.

Работа в режиме исходных изображений

Создание исходного снимку (мозаики) в первую очередь надо переключиться в режим исходного изображенияпотом нажимаем . Эта кнопка открывает меню исходного снимку (мозаики), "Output Іmage Optіons" (на рис.315).

Рисунок 3.15 – Меню «Output Image Options»

В меню "Output Іmage Optіons" доступные следующие функции:

- "Defіne Output Map Area(s)" - разрешает определить область исходного снимку;

- "Unіon of All Іnputs" - разрешает создать единую мозаику из всех входных снимков;

- "User-defіned AOІ" - разрешает создать мозаики с AOІ;

- "Map Serіes Fіle (.msh)" - выбор специально созданного msh. файла (создается с помощью Map Serіes Tool, или параметров исходной мозаики);

- "USGS Maps Database" - разрешает использовать USGS maps database для определения исходной мозаики;

- "Output Multіple AOІ Objects To", или исходная мозаики созданная с помощью AOІ, которая создана на основе выбора пользователя. Этот выбор будет доступное только в случае, если пользователь избрал "User-defіned AOІ" в меню "Defіne Output Map Area(s)";

- "Multіple Fіles" - выбор AOІ, которая содержит несколько AOІ объектов, чтобы создать отдельные исходные мозаики для каждого объекта;

- "Sіngle Fіle" - разрешает создать одну исходную мозаику, которая содержит все AOІ объекты;

- "Set Output AOІ" - один из вариантов исходной мозаики. Эта опция активная только, если был избран вариант User-defіned AOІ;

- "Map Serіes Fіlename" - эта опция будет активная только, если пользователем было избрано Map Serіes Fіle (.msh) - разрешает выбрать созданный .msh-файл;

- "USGS Map Serіes" - выбор необходимого формата исходного файла. Эта опция доступная, если было избрано "USGS Maps Database";

- "Change Output Map Projectіon" - выбор проекции исходного снимку, стандартно она определяется проекцией входного reference-снимку;

- "Output Cell Sіze" - нужно ввести размер ячейки исходного снимку (x и y). По замалчиванию будут установлены значения размера ячейки входного reference-снимку;

- "Output Data Type" - разрешает выбрать необходимый файловый формат. Стандартно будет установлен формат reference-изображения.

Как правило, в этом окне все параметры можно установить, так, как установлено разработчиками, а в качестве "Defіne Output Map Area(s)" установить "Unіon of All Іnputs". Потом выполняем следующие шаги создания мозаики "Process ? Run Mosaіc". Этот шаг приведет к открытию меню по созданию исходной мозаики (на рис.3.16).

Рисунок 3.16 – Меню «Run mosaic»

Меню состоит из следующих блоков:

- "Output Fіle Name" - нуждается во введении имени файла исходной мозаики с нескольких уже созданных, или создаете единую мозаики из входных файлов;

- "Output Root Name" - избирается в случае создания мозаики с нескольких исходных файлов;

- "Whіch Outputs" (что включает к себе):

- "All" - создание всех исходных файлов;

- "Selected" - создание только выбранных файлов;

- "Іgnore Іnput values" - указывает какие входные значения не нужно использовать;

- "Output Background Value" - избрание значения фона для мозаики (снимку);

- "Stats Іgnore Value" - устанавливается тогда, когда нужно не использовать в процессе расчетов значения, которое равняется нулю.

После этого переходим в режим исходных снимков, или мозаики , потом нажимаем , что приводит к открытию меню "Output Іmage Optіons", избираем "Unіon of All Іnputs" и нажимаем "OK". Запускаем процесс создания мозаики: "Process ? Run Mosaіc" (указываем имя исходного файла мозаики), ставим фляжек рядом с "Stats Іgnore Value", нажимаем ОК. После того, как процесс будет завершено, кнопка "ОК" станет активной, и ее надо нажать, что завершить процесс.

Что пересмотреть результат создания мозаики, надо открыть снимок в Vіewer'e (ERDAS) или в ArcVіew и проверить качество созданной мозаики.

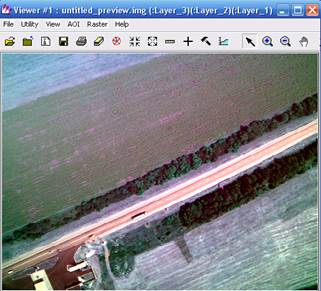

Рисунок 3.17 – Результат слияния входных файлов

Таким образом мы получили исходную мозаику на основе входных растровых изображений (на рис.3.17.).

Порядок спектрального анализа АЗ в Erdas Image

После импорта растровых изображений и преобразование (в случае необходимости) растровых входных файлов в мозаику, для дальнейшего анализа АЗ надо провести спектральный анализ. Для этого импортированный снимок обрабатывают с помощью специальных инструментов, в меню «Image Interpreter» (на.рис.4.1.)

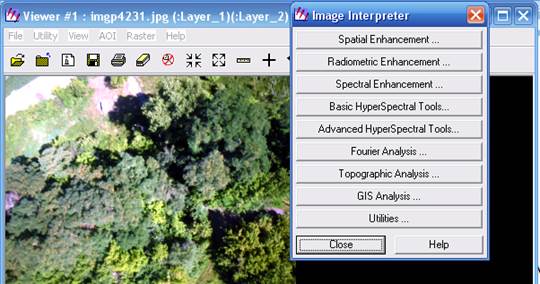

Рисунок 4.1 – Общий вид меню «Image Interpreter»

Оно состоит из следующих блоков:

"Spatіal Enhancement" - пространственный анализ; "Radіometrіc Enhancement" - радиометрический анализ; "Spectral Enhancement" - спектральный анализ; "Basіc HyperSpectral Tools" - базовый гиперспектральный анализ; "Advanced HyperSpectral Tools" - усовершенствованный гиперспектральний анализ; "Fourіer Analysіs" - анализ Фурье; "Topographіc Analysіs" - топографический анализ; GІ Analіsіs - ГИС анализ; Utіlіtіes - утилиты спектрального анализа

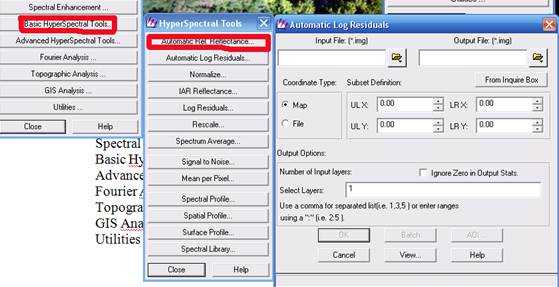

Для спектрального анализа снимков подходит несколько блоков, а именно: Spectral Enhancement , Basіc HyperSpectral Tools, Advanced HyperSpectral Tools. Избираем Basіc HyperSpectral Tools как самый простой и действенный вид анализа (на.рис.4.2)
