Общий вид машины приведен на рисунке 1.3. Станина машины собрана из чугунных плит 1, 3, 4, 15, которые скреплены с чугунными корпусами редуктора 5 и смесительной камеры 9. На плите 1 укреплен электродвигатель 2, а на плите 3 – мотор редуктор 5, натяжной ролик 16 и редуктор 14. Для удобства очистки камера предварительного смешения снабжена откидной крышкой 7 с петлями и винтовыми зажимами 8. Для облегчения открывания крышки ее петли снабжены устройством, компенсирующим массу крышки. Загрузочная воронка имеет боковые дверки 6, открытие которых облегчают доступ для очистки смесительной камеры. Крышки и дверки снабжены резиновыми уплотнителями, герметизирующими место разъема.

Подобную откидную крышку имеет и камера пластификатора 10. Помимо этого имеется винтовое устройство 12, позволяющее выводить рабочие органы пластификатора из камеры 11. Для удобства очистки и промывки смонтирован лоток 13.

Тестомесильная машина РЗ – ХТО обеспечивает интенсивный замес теста, улучшающий качественные показатели готовых изделий, и открывает широкие возможности применения новых прогрессивных технологических схем, сокращающих длительность цикла брожения теста перед разделкой.

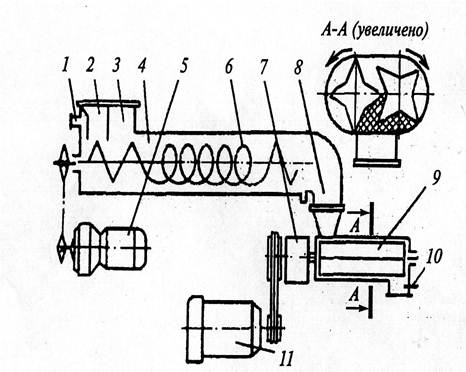

Рисунок 1.3 -

Следует, однако, обратить внимание на то, что в настоящей машине процесс смешения объединен со второй фазой замеса, поэтому требует значительного расхода энергии. Пластификация теста за счет сжатия до 310 Па нуждается в уточнении, поскольку сжатие между параллельными ребрами валков для придания продольного перемещения сопровождается повышенным нагревом теста и является нежелательным.

Техническая характеристика тестомесильной машины РЗ – ХТО

Производительность, т/сут - до 10

Установленная мощность, кВт - 17

Частота вращения месильного органа, об/мин - 50 150

Габаритные размеры, мм - 3040*500*2200

Масса, кг - 450

Машина РЗ-ХТИ-3 предназначена для интенсивного замеса пшеничного теста с переменным режимом замеса, который обеспечивается путем применения трехскоростного электродвигателя. Машина имеет стационарную корытообразную месильную емкость, которая при разгрузке поворачивается вокруг горизонтальной оси.

Рабочая емкость машины 5 (рисунок 1.4) установлена на двух поворотных цапфах 4, которые вмонтированы в поворотные опоры 3, закрепленные на станине 1. Внутри цапф пропущены приводные валы 2, на концах которых в месильной емкости закреплены Г – образные рычаги 6

месильного органа, соединенные между собой вилкообразным рычагом и штангой 7. Привод месильного органа осуществляется от двух приводных электродвигателей 9 через зубчатые редукторы 10. Конструкция месильного органа благодаря применению различных скоростей правого и левого Г – образных рычагов позволяет изменять свое пространственное положение относительно опор.

Загрузка компонентов осуществляется через патрубки, вмонтированные в неподвижной крышке 8. Выгрузка теста осуществляется путем поворота корыта с помощью индивидуального привода. Управление машиной осуществляется автоматически по заданной программе.

Замес теста в машине осуществляется следующим образом. Г – образные рычаги попеременно в течение половины оборота перемешиваются параллельно цилиндрической части месильной емкости на небольшом расстоянии от нее, за один оборот прорабатывается сравнительно небольшая масса теста, но при этом возникают большие нагрузки на валу месильной лопасти. В последующие пол – оборота над цилиндрической частью днища проходит углом соединение штанги с шарнирным рычагом и перемешивает массу иным образом, однако воздействие самой цилиндрической штанги на тесто менее значительно даже при дифференциальной скорости ее концов.

К достоинствам машины следует отнести интенсивное воздействие на тесто при замесе, способствующее сокращению брожения теста, автоматическое управление процессом замеса, устройство механизированной разгрузки при периодическом замесе.

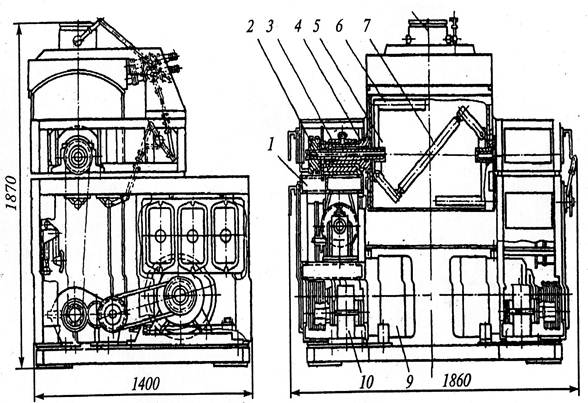

Рисунок 1.4 – Машина РЗ-ХТИ-3

Техническая характеристика тестомесильной машины РЗ -ХТИ - 3

Производительность, т/сут - 23…28

Продолжительность замеса, мин - до 3,0

Установленная мощность, кВт - 21

Частота вращения месильного органа, мин - 60, 90, 120

Вместимость месильной камеры, м - 0,35

Габаритные размеры, мм - 1860*1400*1870

Масса, кг - 800

2 Технологическая часть

Булочка московская вырабатывается из пшеничной муки высшего сорта. Булочка представляет собой штучное изделие округлой формы с тремя надрезами на поверхности, массой 0,2 кг. Диаметр изделия 13-15 см. Выпекают булочки в увлажненной пекарной камере при температуре 200 – 220 оС. Продолжительность выпечки 19-21 минут.

2.1 Рецептура и физико-химические показатели качества заданного ассортимента

В данном проекте ведется расчет технологической линии для производства различного ассортимента хлебобулочных изделий, в частности булочки московской. Технологическая линия производительностью 1000 т/сут.

В таблице 2.1 представлен ассортимент хлебобулочного изделия и нормативная рецептура на 100 кг муки.

В таблице 2.2 приведены физико-химические показатели качества изделий.

Таблица 2.1 - Нормативная рецептура булочки московской

Таблица 2.2– Физико-химические показатели качества изделий
