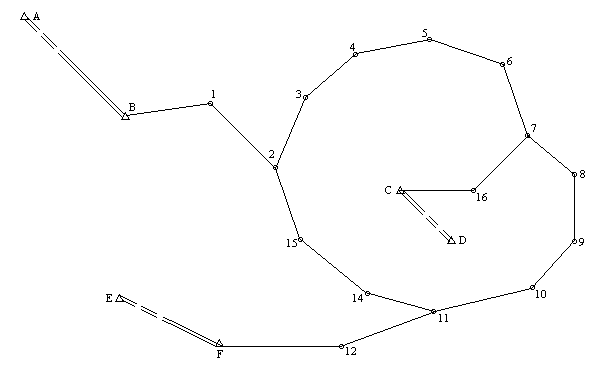

Рис.8 Схема для вычисления дирекционных углов опорных линий

2.3.2.2. Вычисление координат.

2.3.2.2.1. По данным, указанным на чертеже (рис. 9), подсчитываем линейные невязки по ходам и по замкнутому полигону и выписываем их на чертеже.

Если fотн ≤1/5000 (56), то производим дальнейшие вычисления.

2.3.2.2.2. По имеющимся на чертеже данным заполнить ведомость вычисления координат (табл.20).

а) выписываем исходные координаты «твердых» пунктов;

б) выписываем названия искомых узловых и исходных точек в том же порядке, как и при вычислении дирекционных углов;

в) выписываем номера звеньев, примыкающих к исходной узловой точке;

г) выписываем суммы приращений ∑Δхпр и ∑Δупр и периметры ∑di для каждого звена;

д) вычисляем веса сумм приращений координат по каждому звену по формулам:

Контроль:е) вычисляем нулевые приближения координат узловых точек путем передачи координат по одному звену от твердых точек:

и записываем в первых строках каждого блока графы 8 таблицы 20.

ж) аналогично вычисляем, дирекционных углов получаем первые, вторые и т.д. приближения координат узловых точек по формулам:

где X0 и Y0 - приближенные значения координат узловой точки, взятые до целого центра;

X , Y- значения координат узловой точки полученные по каждому звену. Значения pi , εx и εy, вычислить в сантиметрах с округлением до 1 см;

з) для контроля вычислений определяем поправки νx1 и νy1 в суммах приращений по ходам. Эти поправки равны разностям между окончательными значениями координат и значениями, записанными в той же графе, которые получены по отдельным звеньям.

Контролем правильности вычислении среднего весового приращения координат для каждой узловой точки служит равенство: (62)

Вследствие погрешностей округлений равенство (62) точно не выполняется, но должно быть (63)

Поправки в приращениях записываем в графу 14 таблицы 20, а так же выписываем красным цветом на схеме (см. рисунок 9) над соответствующими суммами приращений. Следует иметь ввиду, что знак поправок соответствует приращению хода, указанному стрелкой.

Контроль: сумма поправок по отдельным ходам равна невязке с обратным знаком.

Вычисление ординат узловых точек

Ув=25763,05м Ус=28817,35м УF=25700,48м

Таблица 20

Вычисление абцисс узловых точек

Хв=31361,65м Хс=31908,90м ХF=28461,05м
