0,37м/с;

м2;

м3/с.

Интервал 550 –1300 м:

dш =0,0035+0,0037*0,2159 = 0,0043 м;

0,39м/с;

м2;

м3/с.

– выбор расхода из условия нормальной работы турбобура:

где Муд – удельный момент на долоте;

G – вес турбобура;

Мс – момент турбобура при расходе Qc жидкости rс ;

r - плотность жидкости, при которой будет использоваться турбобур.

к – коэффициент учитывающий потери момента в осевой опоре турбобура равный 0,03;

Интервал 550 – 1300 м:

Параметры забойного двигателя 3ТСШ1-195:

G = 4790 кг; Мс = 1,5 кН*м; Qc = 0,03 м3/с; rс = 1000 кг/м3;

Муд = 6 Н*м/кН; r = 1100 кг/м3.

м3/с.

Из трех расходов Q1, Q2, Q3 выбираем максимальный расход: Q = 0,048 м3/с в интервале 0 – 550 м; Q = 0,026 м3/с в интервале 550 – 1300 м; и далее в расчетах будем принимать этот расход.

б) Определим перепады давлений во всех элементах циркуляционной системы:

Потери давления в ЛБТ:

Dлбт = 147 мм; t = 9 мм; lлбт = 428 м; r = 1100кг/м3;

- определим динамическое напряжение сдвига - t0:

t0 = 8,5*10-3*r-7 = 8,5*10-3*1100-7 = 2,35 Па;

- определим динамическую вязкость раствора - h;

h = (0,004¸0,005)* t0 = 0,005* 2,35 = 0,0118Па*с;

- определим скорость течения потока – U;

где Q = 0,026 м3/с – выбранный расход;

S – площадь рассматриваемого сечения;

м2;

1,2 м/с;

- определим число Ренольдса в ЛБТ (Re):

3159;

- определим коэффициент гидравлического сопротивления в ЛБТ (l):

0,027;

- потери давления в ЛБТ (DR):

0,07 Мпа;

Результаты расчетов S, U, Re, l, DR сводим в таблицу 2.9.

Потери давления в СБТ:

Dcбт = 127 мм; t = 9 мм; lcбт = 720 м; S = 9.3*10-3 м2; r = 1100кг/м3;

Динамическое напряжение сдвига – t0 и динамическая вязкость раствора – h, остаются без изменения. t0 =2,35 мПа; h = 0,0118 Па*с.

- определение скорости течения потока жидкости (U):

м/с;

- определим число Рейнольдса в СБТ (Re):

;

- определим l в СБТ:

;

- потери давления в СБТ (DR):

0,65МПа;

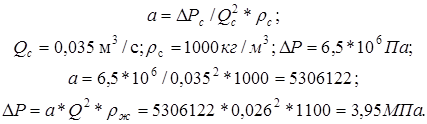

Потери давления в турбобуре 3ТСШ1-195:

Потеря давления в долоте

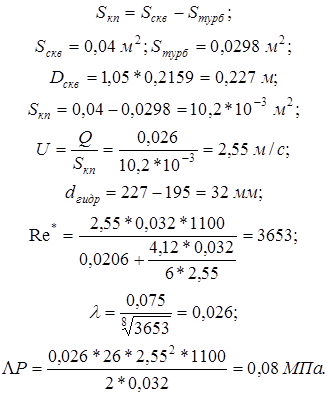

– Определим перепад давления в кольцевом пространстве между забойным двигателем и стенкой скважины, где Dc = 0,227 м; Dн = 0,195 м – наружный диаметр забойного двигателя; Lзд = 26 м. Методика расчетов аналогична. Результаты расчетов сводим в таблицу 2.8.

Перепад давления в кольцевом пространстве СБТ и УБТ считаются аналогично.

- Определим перепад давления в кольцевом пространстве между ЛБТ и кондуктором, где L = Lк = 550 м; Dc = Dвнк = 0,2267 м – внутренний диаметр кондуктора;

Остальные расчеты аналогичны и сводятся в таблицу 2.9.

- Определим перепад давления в замках ЛБТ по формуле:

где eр – коэффициент, используемый при расчете;

где Dвн = 0,129 м – внутренний диаметр ЛБТ 147х9;

dн = 0,110 м – внутренний диаметр ниппеля;

lт = 12 м – длина трубы ЛБТ;

Результаты заносим в таблицу 2.9.

- Определим потери давления в поверхностной обвязке буровой по формуле:

где а – коэффициент потери давления;

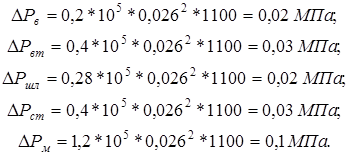

Определим потери давления в вертлюге, ведущей трубе, шланге, стояке, манифольде:

Суммарные потери в поверхностной обвязке буровой:

Общие потери равны:

Таблица 2.9

Расчеты результатов
